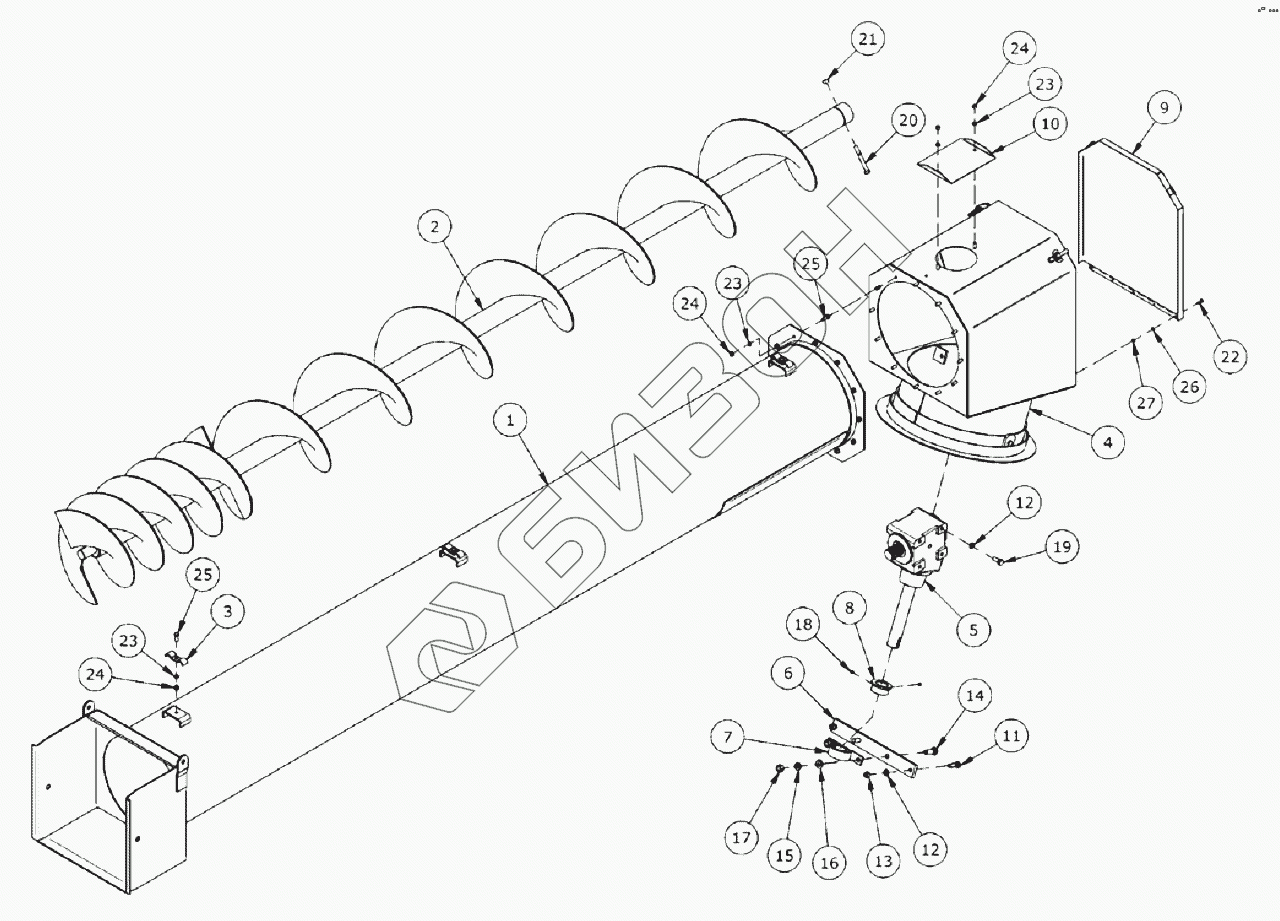

Графический каталог запасных частей к технике: Клевер ТШВ-400-23. Приемный шнек
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
24
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 905919 | Труба приемного шнека |
Загрузка ...
|
|
| 2 | 905949 | Приемный шнек |
Загрузка ...
|
|
| 3 | 964638 | Зажим шланга |
Загрузка ...
|
|
| 4 | 909644 | Верхний бокс приемного шнека |
Загрузка ...
|
|
| 5 | 905881 | Редуктор в сборе |
Загрузка ...
|
|
| 6 | 905928 | Пластина держателя подшипника |
Загрузка ...
|
|
| 7 | 905951 | Деревянная опора и фланец 1-3/4dm |
Загрузка ...
|
|
| 8 | 909466 | Ступица редуктора приемного шнека |
Загрузка ...
|
|
| 9 | 905937 | Крышка верхнего бокса |
Загрузка ...
|
|
| 10 | 960483 | Приемный шнек и очищающая крышка приемного бокса |
Загрузка ...
|
|
| 11 | 87553 | 1/2 x 1 3/4 Болт |
Загрузка ...
|
|
| 12 | 81637 | 1/2 Шайба |
Загрузка ...
|
|
| 13 | 81636 | 1/2 Гайка |
Загрузка ...
|
|
| 14 | 84270 | 5/8 x 1-3/4 шестигранный болт |
Загрузка ...
|
|
| 15 | 81677 | 5/8 Шайба |
Загрузка ...
|
|
| 16 | 812639 | 5/8dm Плоская шайба SAE |
Загрузка ...
|
|
| 17 | 81676 | 5/8 Болт |
Загрузка ...
|
|
| 18 | 988999 | 3/8x3/8 Винт |
Загрузка ...
|
|
| 19 | 81620 | 1/2 x 1 1/4 Болт |
Загрузка ...
|
|
| 20 | 910025 | 1/2dm x 4dm Шестигранный болт класса |
Загрузка ...
|
|
| 21 | 812364 | Гайка |
Загрузка ...
|
|
| 22 | 81525 | 1/4x3/4 Болт |
Загрузка ...
|
|
| 23 | 81593 | 3/8 Шайба |
Загрузка ...
|
|
| 24 | 81592 | 3/8 Гайка |
Загрузка ...
|
|
| 25 | 86170 | 3/8x1 Болт |
Загрузка ...
|
|
| 26 | 81545 | 1/4 Шайба |
Загрузка ...
|
|
| 27 | 81544 | 1/4 Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
