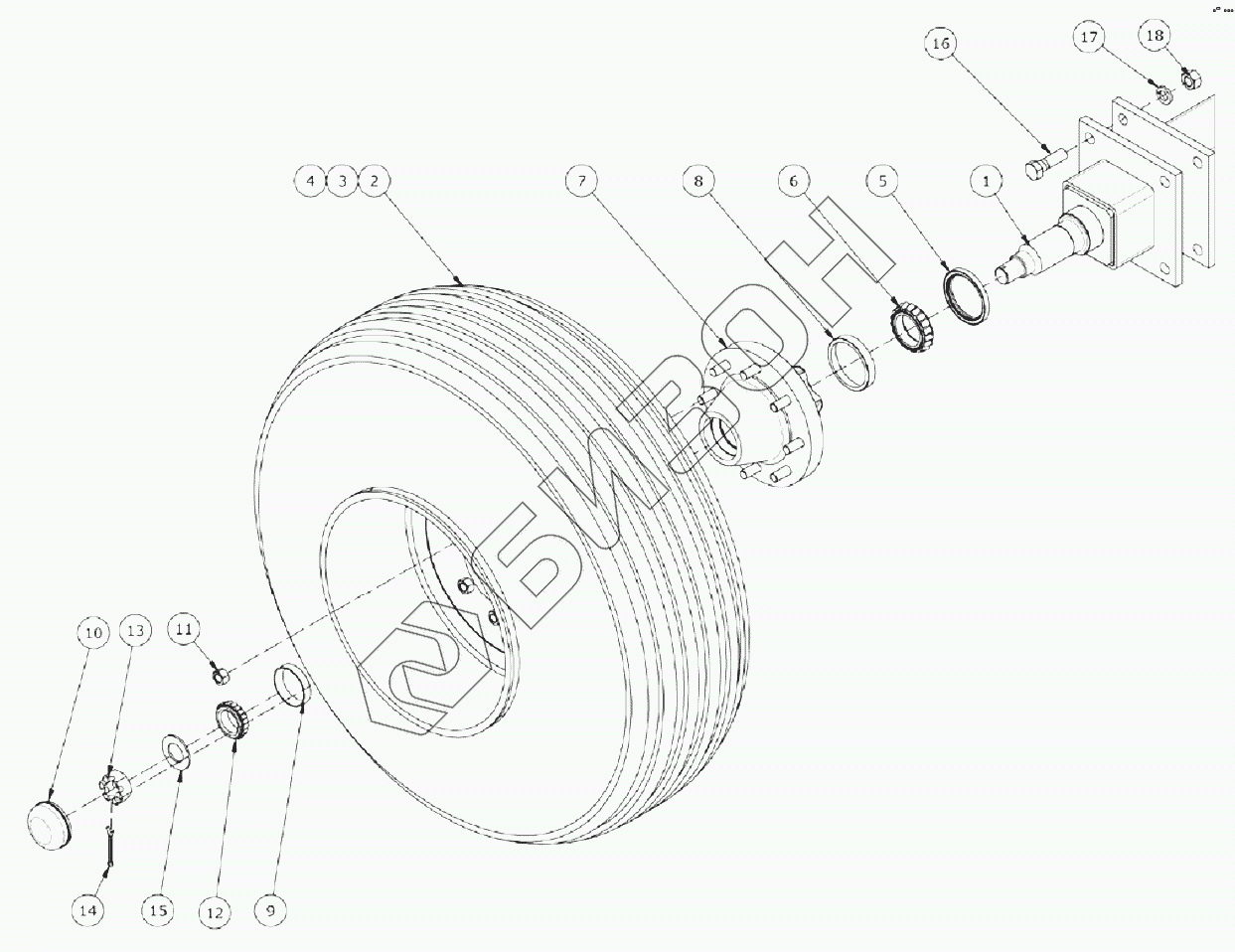

Графический каталог запасных частей к технике: Клевер ТШВ-400-23. Шина в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 906109 Болт поворотной цапфы
Загрузка ...
2 909181 Шина - 16.5L - 16.1Fi
Загрузка ...
3 909182 Колесо 14dm x 16.1dm x 8
Загрузка ...
4 F0679 Шина и колесо в сборе
Загрузка ...
5 909184 Сальник
Загрузка ...
6 909185 Внутреннее кольцо конического подшипника
Загрузка ...
7 909186 Ступица с наружным кольцом подшипника
Загрузка ...
8 909188 Наружное кольцо внутреннего подшипника
Загрузка ...
9 909189 Внешнее кольцо внутреннего подшипника
Загрузка ...
10 909192 Пылезащитный колпачок
Загрузка ...
11 909779 5/8dm Гайка крепления колеса NF
Загрузка ...
12 91024 Внутренне кольцо наружного конического
Загрузка ...
13 960037 1-1/4 шестигранная гайка с прорезью
Загрузка ...
14 967252 3/16dm x 2-1/2dm Шплинт
Загрузка ...
15 9812442 Прокладка
Загрузка ...
16 84346 3/4 x 2-1/2 шестигранный болт
Загрузка ...
17 81701 3/4 Шайба
Загрузка ...
18 81700 3/4 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
