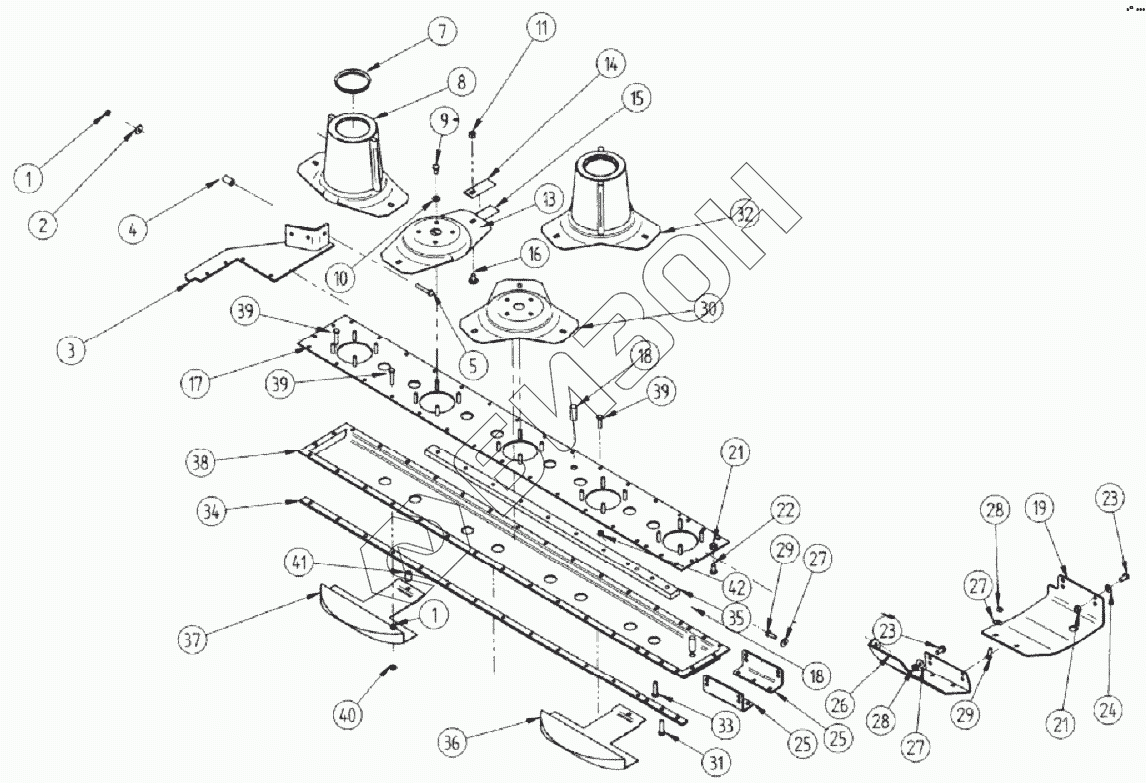

Графический каталог запасных частей к технике: Клевер ЖТТ-2,8. Режущий брус с редуктором
1
1
2
3
4
5
7
8
9
10
11
13
14
14
15
15
16
17
18
18
19
21
21
22
23
23
24
25
25
26
27
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2823006 | Гайка |
Загрузка ...
|
|
| 2 | 5812041 | Шайба |
Загрузка ...
|
|
| 3 | КРК-2.4.09.432 | Пластина |
Загрузка ...
|
|
| 4 | 6612021 | Втулка нейлоновая |
Загрузка ...
|
|
| 5 | 7443521 | Болт |
Загрузка ...
|
|
| 7 | 2051007 | Крышка |
Загрузка ...
|
|
| 8 | 3151008 | Диск ротора |
Загрузка ...
|
|
| 9 | 7451009 | Болт |
Загрузка ...
|
|
| 10 | 5851010 | Шайба |
Загрузка ...
|
|
| 11 | 2851111 | Гайка |
Загрузка ...
|
|
| 13 | 3151013 | Диск ротора |
Загрузка ...
|
|
| 14 | 172.01.07.41 | Нож правый |
Загрузка ...
|
|
| 14 | 1832532 | Нож |
Загрузка ...
|
|
| 15 | 172.01.07.40 | Нож левый |
Загрузка ...
|
|
| 15 | 1832533 | Нож |
Загрузка ...
|
|
| 16 | 4851016 | Болт крепления ножа |
Загрузка ...
|
|
| 17 | 0851617 | Крышка бруса |
Загрузка ...
|
|
| 18 | 6751018 | Штырь |
Загрузка ...
|
|
| 19 | 6551027 | Опора |
Загрузка ...
|
|
| 21 | 2851011 | Гайка |
Загрузка ...
|
|
| 22 | 7451022 | Болт |
Загрузка ...
|
|
| 23 | 7451623 | Болт |
Загрузка ...
|
|
| 24 | 5801380 | Шайба |
Загрузка ...
|
|
| 25 | 0451025 | Усиление |
Загрузка ...
|
|
| 26 | 6551028 | Кронштейн |
Загрузка ...
|
|
| 27 | 5802302 | Шайба |
Загрузка ...
|
|
| 28 | 2823006 | Гайка |
Загрузка ...
|
|
| 29 | 7408014 | Гайка |
Загрузка ...
|
|
| 30 | 3151015 | Диск ротора |
Загрузка ...
|
|
| 31 | 7447017 | Гайка |
Загрузка ...
|
|
| 32 | 3151010 | Диск ротора |
Загрузка ...
|
|
| 33 | 7451033 | Болт |
Загрузка ...
|
|
| 34 | 5751634 | Усиление |
Загрузка ...
|
|
| 35 | 5751635 | Усиление |
Загрузка ...
|
|
| 36 | 6261436 | Башмак |
Загрузка ...
|
|
| 37 | 6251037 | Башмак |
Загрузка ...
|
|
| 38 | 0851638 | Поддон бруса |
Загрузка ...
|
|
| 39 | 7451138 | Болт специальный |
Загрузка ...
|
|
| 40 | 2852004 | Гайка |
Загрузка ...
|
|
| 41 | 1151041 | Втулка |
Загрузка ...
|
|
| 42 | 2852004 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
