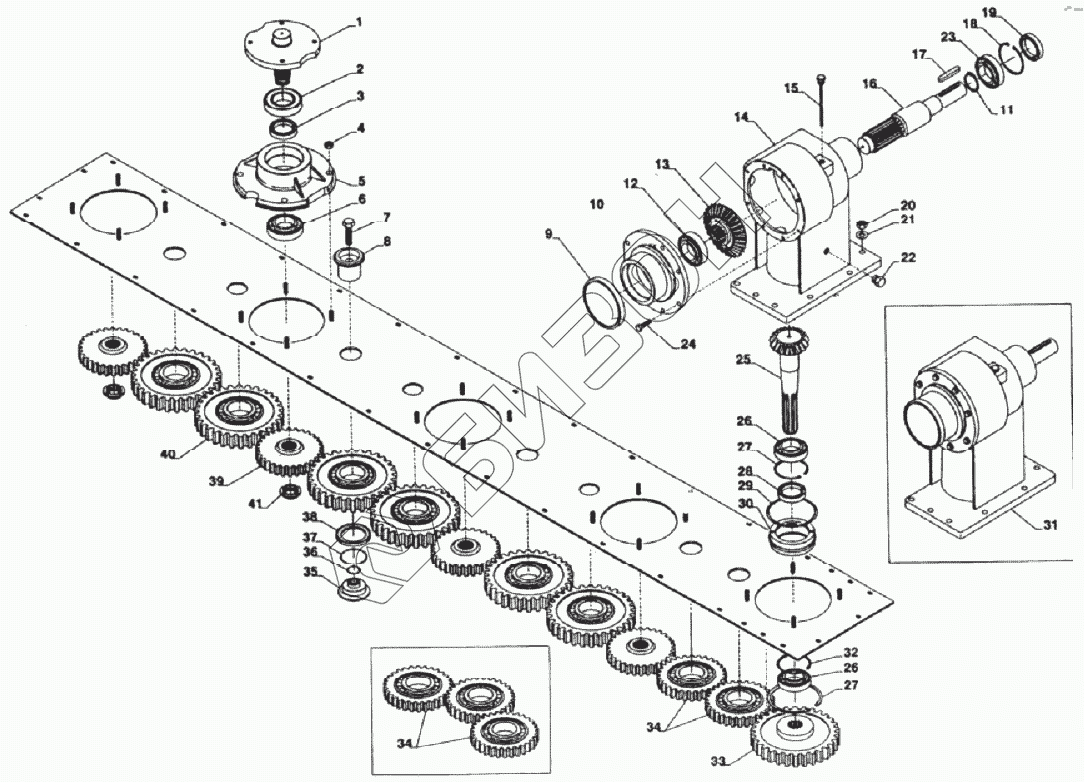

Графический каталог запасных частей к технике: Клевер ЖТТ-2,8. Режущий брус с редуктором
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 6552001 | Опора верхняя |
Загрузка ...
|
|
| 2 | 2723785 | Подшипник |
Загрузка ...
|
|
| 3 | 4752003 | Манжета |
Загрузка ...
|
|
| 4 | 2852004 | Гайка |
Загрузка ...
|
|
| 5 | 6552005 | Опора диска |
Загрузка ...
|
|
| 6 | 2752006 | Подшипник |
Загрузка ...
|
|
| 7 | 7452007 | Гайка |
Загрузка ...
|
|
| 8 | 1152008 | Втулка |
Загрузка ...
|
|
| 9 | 6706171 | Втулка |
Загрузка ...
|
|
| 10 | 2052010 | Крышка |
Загрузка ...
|
|
| 11 | 306314 | Кольцо |
Загрузка ...
|
|
| 12 | 2706336 | Подшипник |
Загрузка ...
|
|
| 13 | 2452013 | Коническая шестерня |
Загрузка ...
|
|
| 14 | 6052014 | Корпус редуктора |
Загрузка ...
|
|
| 15 | 6752015 | Пробка |
Загрузка ...
|
|
| 16 | 151016 | Вал |
Загрузка ...
|
|
| 17 | 4352017 | Шпонка |
Загрузка ...
|
|
| 18 | 352018 | Кольцо |
Загрузка ...
|
|
| 19 | 4752019 | Манжета |
Загрузка ...
|
|
| 20 | 2851011 | Гайка |
Загрузка ...
|
|
| 21 | 5801380 | Шайба |
Загрузка ...
|
|
| 22 | 6752022 | Пробка |
Загрузка ...
|
|
| 23 | 2752023 | Подшипник |
Загрузка ...
|
|
| 24 | 7402310 | Болт |
Загрузка ...
|
|
| 25 | 5052026 | Зубчатое колесо |
Загрузка ...
|
|
| 26 | 2752026 | Подшипник |
Загрузка ...
|
|
| 27 | 0306361 | Кольцо |
Загрузка ...
|
|
| 28 | 4706359 | Манжета |
Загрузка ...
|
|
| 29 | 0352029 | Кольцо |
Загрузка ...
|
|
| 30 | 6552030 | Опора |
Загрузка ...
|
|
| 31 | 6052031 | Редуктор в сборе |
Загрузка ...
|
|
| 32 | 306414 | Кольцо |
Загрузка ...
|
|
| 33 | 4152033 | Шестерня |
Загрузка ...
|
|
| 34 | 4152034 | Шестерня |
Загрузка ...
|
|
| 35 | 1152035 | Втулка |
Загрузка ...
|
|
| 36 | 0352036 | Кольцо |
Загрузка ...
|
|
| 37 | 0352037 | Кольцо |
Загрузка ...
|
|
| 38 | 0352038 | Кольцо |
Загрузка ...
|
|
| 39 | 4152039 | Шестерня |
Загрузка ...
|
|
| 40 | 4152040 | Шестерня |
Загрузка ...
|
|
| 41 | 3703317 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
