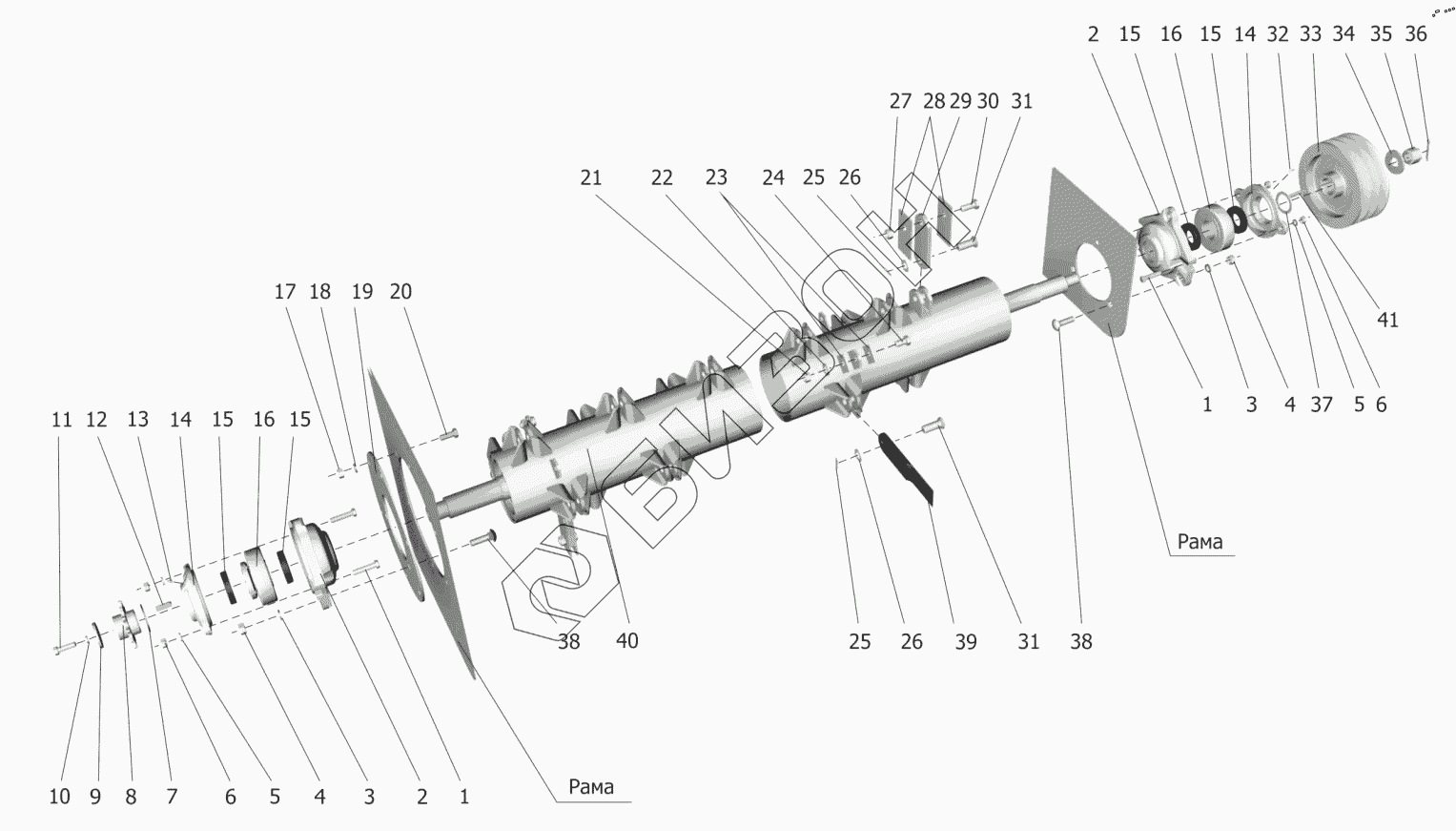

Графический каталог запасных частей к технике: Клевер ЗИС-2,0 "Kiwi". Ротор
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
31
32
33
34
35
36
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М10-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | Н-026.094 | Корпус подшипника |
Загрузка ...
|
|
| 3 | Шайба 12Т.65Г.05 | Шайба |
Загрузка ...
|
|
| 4 | Гайка М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | Шайба 10Т.65Г.05 | Шайба |
Загрузка ...
|
|
| 6 | Гайка М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | КСД-02.00.405 | Шайба регулировочная |
Загрузка ...
|
|
| 8 | КСД-02.00.604А | Звездочка |
Загрузка ...
|
|
| 9 | КСД-02.00.403 | Шайба |
Загрузка ...
|
|
| 10 | Шайба 10Т.65Г.05 | Шайба |
Загрузка ...
|
|
| 11 | Болт М10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | Шпонка 10x8x30 | Шпонка |
Загрузка ...
|
|
| 13 | Масленка 1.2. Ц6 | Масленка |
Загрузка ...
|
|
| 14 | Н-026.174А | Корпус подшипника |
Загрузка ...
|
|
| 15 | Манжета I-45x65-3 | Манжета |
Загрузка ...
|
|
| 16 | Подшипник 11309 | Подшипник |
Загрузка ...
|
|
| 17 | Гайка М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | Шайба 12Т.65Г.05 | Шайба |
Загрузка ...
|
|
| 19 | КСД-00.00.405А | Пластина ротора |
Загрузка ...
|
|
| 20 | Болт М12-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | Гайка М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | Шайба 12Т.65Г.05 | Шайба |
Загрузка ...
|
|
| 23 | КСД-01.04.416-001…003 | Груз балансировочный |
Загрузка ...
|
|
| 24 | Болт М12-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | Шплинт 4x28.001 | Шплинт |
Загрузка ...
|
|
| 26 | Шайба 16.01.019 | Шайба |
Загрузка ...
|
|
| 27 | Гайка М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 28 | КСД-02.00.404-001…007 | Груз балансировочный |
Загрузка ...
|
|
| 29 | КСД-02.00.404-01 | Противовес |
Загрузка ...
|
|
| 30 | Болт М12-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | Ось 2-16h12х50ст35.3.37...42.019 | Ось |
Загрузка ...
|
|
| 32 | Масленка 2.2.45° Ц6 | Масленка |
Загрузка ...
|
|
| 33 | КСД-02.00.605Б | Шкив |
Загрузка ...
|
|
| 34 | КСД-02.00.407 | Шайба |
Загрузка ...
|
|
| 35 | КСД-02.00.607А | Гайка |
Загрузка ...
|
|
| 36 | Шплинт 4,0x45.019 | Шплинт |
Загрузка ...
|
|
| 37 | КСД-02.00.406А | Шайба |
Загрузка ...
|
|
| 38 | Болт М12x40.46.019 | Болт |
Загрузка ...
|
|
| 39 | ЗИС-01.404В | Бич |
Загрузка ...
|
|
| 40 | КСД-02.01.000Б | Вал ротора |
Загрузка ...
|
|
| 41 | Шпонка 2-12х8х63 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
