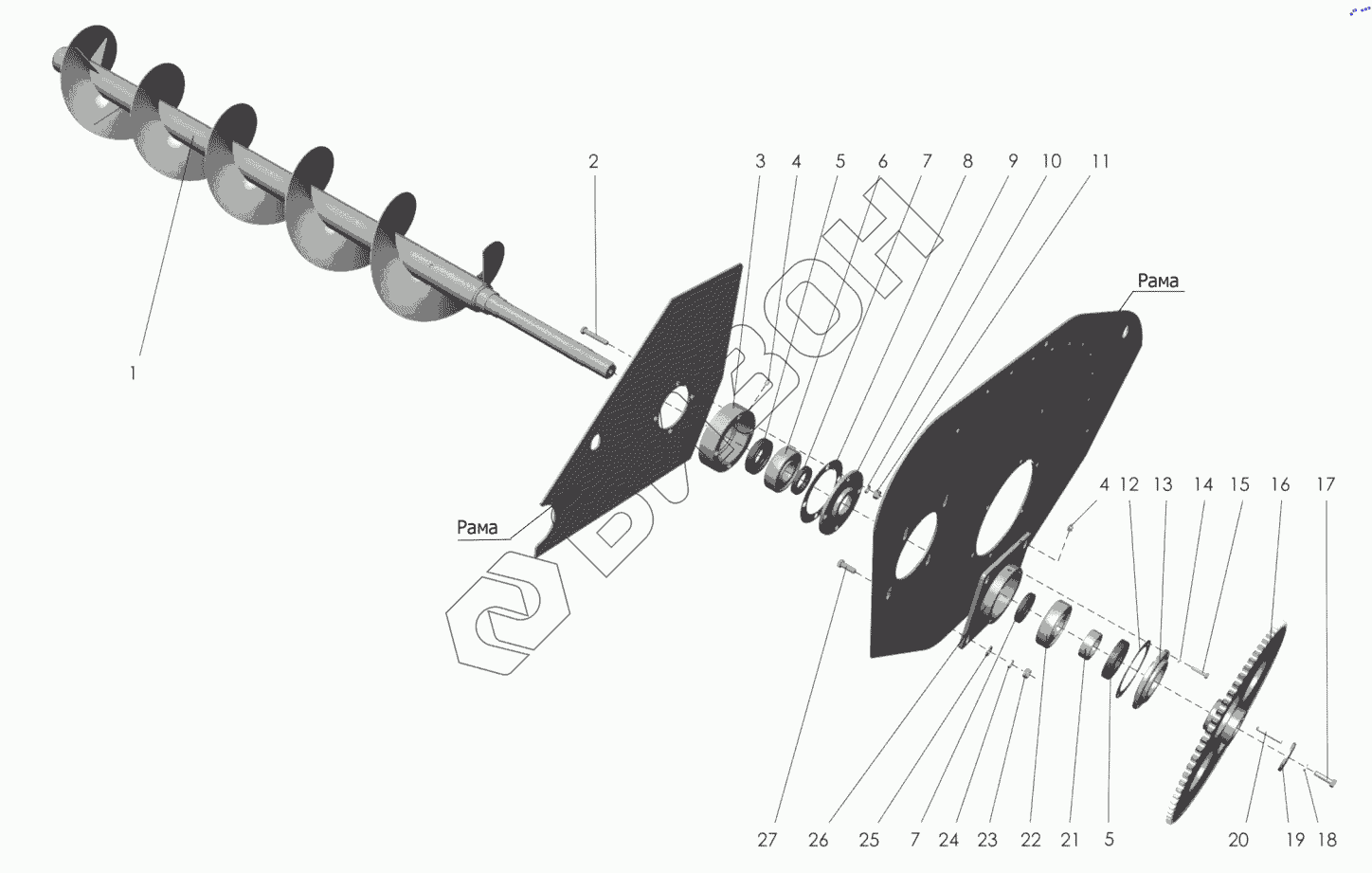

Графический каталог запасных частей к технике: Клевер ЗИС-2,0 "Kiwi". Шнек
1
2
3
4
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КСД-04.01.000В | Шнек |
Загрузка ...
|
|
| 2 | Болт М12-6gx70.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | КСД-04.00.601А | Корпус подшипника |
Загрузка ...
|
|
| 4 | Масленка 1.2. Ц6 | Масленка |
Загрузка ...
|
|
| 5 | Манжета I-60x85-3 | Манжета |
Загрузка ...
|
|
| 6 | Подшипник 1310 | Подшипник |
Загрузка ...
|
|
| 7 | Манжета I-45x65-3 | Манжета |
Загрузка ...
|
|
| 8 | КСД-04.00.001А | Прокладка |
Загрузка ...
|
|
| 9 | КСД-04.00.602 | Крышка |
Загрузка ...
|
|
| 10 | Шайба 12Т.65Г.05 | Шайба |
Загрузка ...
|
|
| 11 | Гайка М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | КСД-04.00.002 | Прокладка |
Загрузка ...
|
|
| 13 | КСД-04.00.604 | Крышка |
Загрузка ...
|
|
| 14 | Шайба 8Т.65Г.05 | Шайба |
Загрузка ...
|
|
| 15 | Болт М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | КСД-04.04.000 | Муфта шнека |
Загрузка ...
|
|
| 17 | Болт М12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | Шайба 12Т.65Г.05 | Шайба |
Загрузка ...
|
|
| 19 | КСД-04.00.401 | Шайба |
Загрузка ...
|
|
| 20 | Шпонка 3-12x8x50 | Шпонка |
Загрузка ...
|
|
| 21 | КСД-04.00.605 | Втулка |
Загрузка ...
|
|
| 22 | Подшипник 1309 | Подшипник |
Загрузка ...
|
|
| 23 | Гайка М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | Шайба 12Т.65Г.05 | Шайба |
Загрузка ...
|
|
| 25 | Шайба 12.01.019 | Шайба |
Загрузка ...
|
|
| 26 | КСД-04.02.101А | Корпус |
Загрузка ...
|
|
| 27 | Болт М12-6gx35.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
