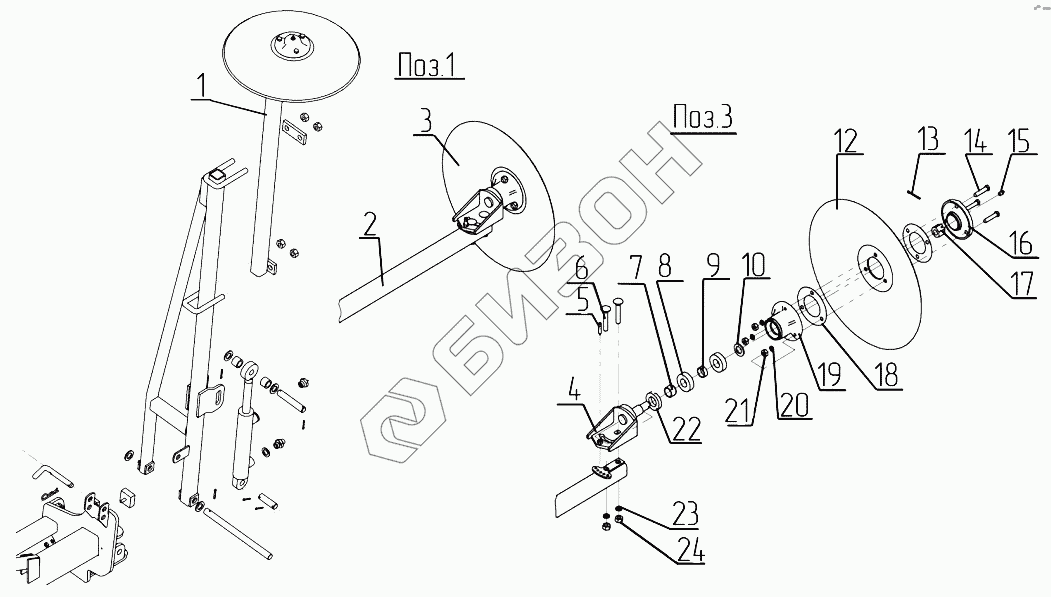

Графический каталог запасных частей к технике: Красная Звезда Веста-12. Маркер. Штанга левая
1
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СУПА00.2070-03 | Удлинитель |
Загрузка ...
|
|
| 2 | СУПА00.2060-03 | Труба |
Загрузка ...
|
|
| 3 | СШЕ04.120 | Диск |
Загрузка ...
|
|
| 4 | СШЕ04.130 | Ось |
Загрузка ...
|
|
| 5 | В.М8-6gx30.33H.019 | Винт В.М8-6gx30.33H.019 |
Загрузка ...
|
|
| 6 | БолтМ12х70.58.019 | Болт М12х70.58.019 |
Загрузка ...
|
|
| 7 | Н109.02.801 | Втулка |
Загрузка ...
|
|
| 8 | 205 | Подшипник 205 |
Загрузка ...
|
|
| 9 | Н109.02.802 | Втулка |
Загрузка ...
|
|
| 10 | ШайбаС.20.01.10.019 | Шайба С.20.01.10.019 |
Загрузка ...
|
|
| 12 | Н154.00.419-04 | Диск |
Загрузка ...
|
|
| 13 | Шплинт4х40.019 | Шплинт 4х40.019 |
Загрузка ...
|
|
| 14 | БолтМ10-6gх45.58.019 | Болт М10-6gх45.58.019 |
Загрузка ...
|
|
| 15 | Масленка1.2.Ц6хр | Масленка 1.2.Ц6хр |
Загрузка ...
|
|
| 16 | Н109.02.102 | Крышка |
Загрузка ...
|
|
| 17 | ГайкаМ20-6Н.6.019 | Гайка М20-6Н.6.019 |
Загрузка ...
|
|
| 18 | Н109.03.001-01 | Прокладка |
Загрузка ...
|
|
| 19 | Н109.02.101 | Корпус |
Загрузка ...
|
|
| 20 | Шайба1065Г019 | Шайба 10.65Г.019 |
Загрузка ...
|
|
| 21 | ГайкаМ10-6H.6 | Гайка М10-6H.6 |
Загрузка ...
|
|
| 22 | Манжета1.2-30х52-1 | Манжета 1.2-30х52-1 |
Загрузка ...
|
|
| 23 | Шайба1265Г019 | Шайба 12.65Г.019 |
Загрузка ...
|
|
| 24 | ГайкаМ12-6Н.6.019 | Гайка М12-6Н.6.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
