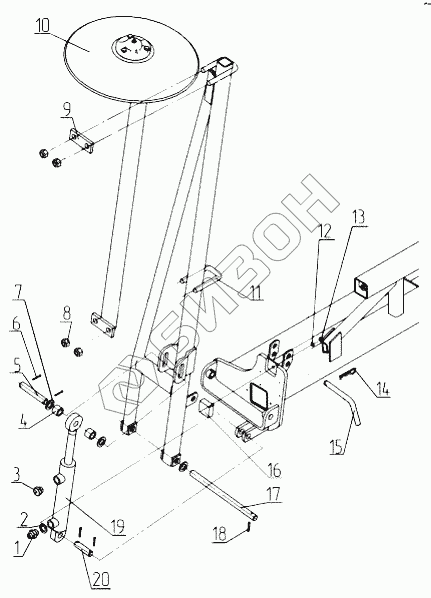

Графический каталог запасных частей к технике: Красная Звезда Веста-12. Маркер. Штанга правая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СУС00.682 | Дроссель |
Загрузка ...
|
|
| 2 | КУН01.007 | Шайба |
Загрузка ...
|
|
| 3 | Н036.77000 | Сапун |
Загрузка ...
|
|
| 4 | СУС00.841 | Втулка |
Загрузка ...
|
|
| 5 | 509.046.6383-01 | Ось |
Загрузка ...
|
|
| 6 | Шплинт4х28.019 | Шплинт 4х28.019 |
Загрузка ...
|
|
| 7 | ШайбаС.20.01.10.019 | Шайба С.20.01.10.019 |
Загрузка ...
|
|
| 8 | ГайкаМ16-8 | Гайка ISO 7042-М16-8 |
Загрузка ...
|
|
| 9 | С84.701-08 | Планка |
Загрузка ...
|
|
| 10 | СУПА00.2070 | Удлинитель |
Загрузка ...
|
|
| 11 | Скоба2М16х61х115/35.56.Ц9хр | Скоба 2М16х61х115/35.56.Ц9хр |
Загрузка ...
|
|
| 12 | Шайба865Г019 | Шайба 8.65Г.019 |
Загрузка ...
|
|
| 13 | ГайкаМ8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 14 | С54.602-01 | Шплинт пружинный (477310267808) |
Загрузка ...
|
|
| 15 | СМЕ20.602-01 | Штырь |
Загрузка ...
|
|
| 16 | 509.046.5620 | Упор |
Загрузка ...
|
|
| 17 | 509.046.6378 | Ось |
Загрузка ...
|
|
| 18 | Шплинт5х28.019 | Шплинт 5х28.019 |
Загрузка ...
|
|
| 19 | МЦ40/25х160-4.11 | Гидродроцилиндр |
Загрузка ...
|
|
| 20 | 509.046.6383 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
