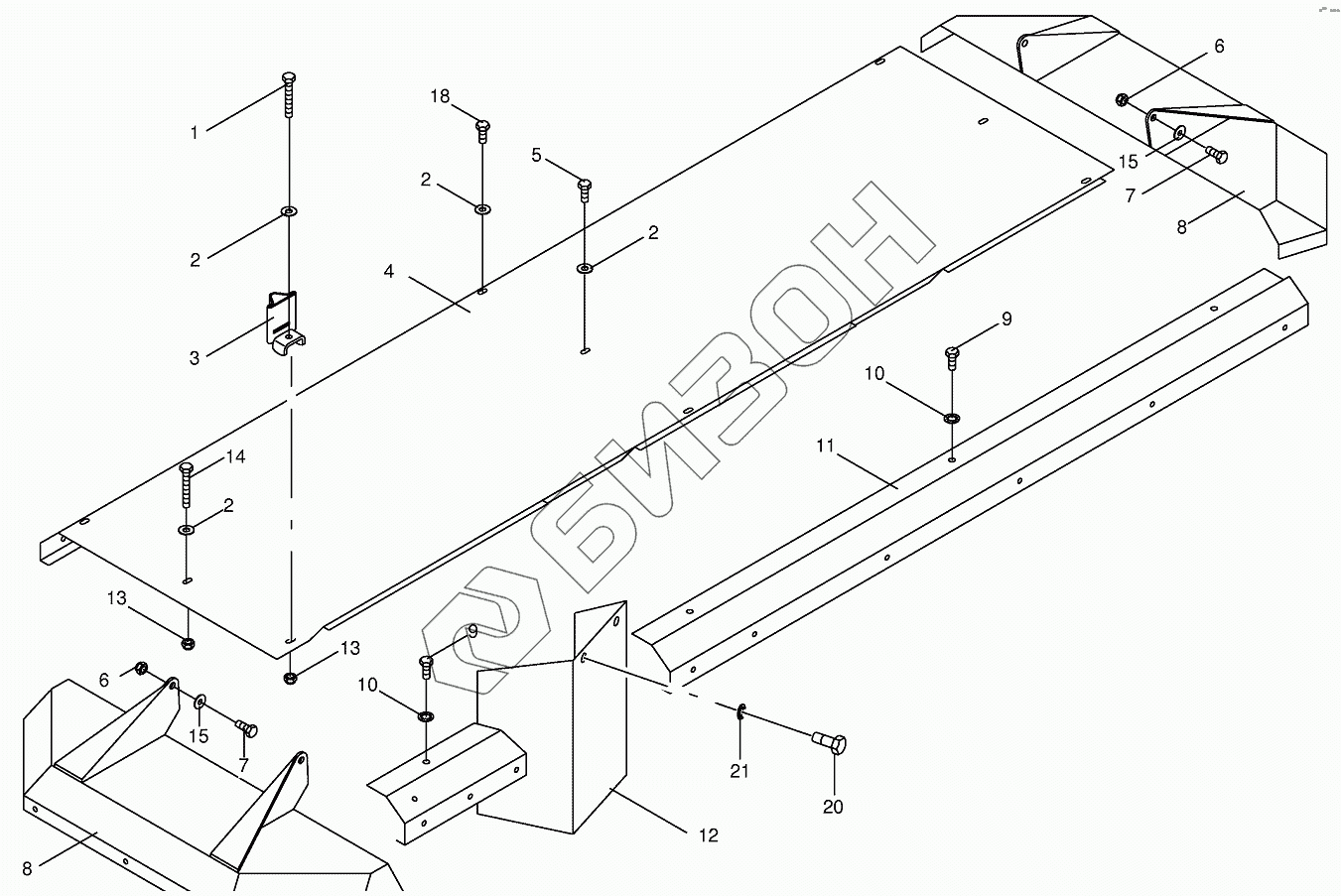

Графический каталог запасных частей к технике: KRONE AFL243RS. Guard
1
2
2
2
2
3
4
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
11
12
12
12
13
13
14
15
15
18
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009010731 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009104140 | Washer |
Загрузка ...
|
|
| 3 | 001517970 | Illumination support |
Загрузка ...
|
|
| 4 | 001517690 | Guard-front |
Загрузка ...
|
|
| 4 | 001517700 | Guard-front |
Загрузка ...
|
|
| 4 | 001518270 | Guard-front |
Загрузка ...
|
|
| 5 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009087111 | Locknut |
Загрузка ...
|
|
| 7 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 8 | 001517651 | Fold-away guard |
Загрузка ...
|
|
| 9 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 001517710 | Guard-back |
Загрузка ...
|
|
| 11 | 001518280 | Guard-back |
Загрузка ...
|
|
| 11 | 001517720 | Guard-back |
Загрузка ...
|
|
| 12 | 001518780 | Guard-outside left |
Загрузка ...
|
|
| 12 | 001518790 | Guard-outside left |
Загрузка ...
|
|
| 12 | 001519300 | Guard-back left |
Загрузка ...
|
|
| 13 | 009087580 | Locknut |
Загрузка ...
|
|
| 14 | 009010721 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009108030 | Shim ring |
Загрузка ...
|
|
| 18 | 009014330 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009006720 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009099121 | Detent edged washer |
Загрузка ...
|
