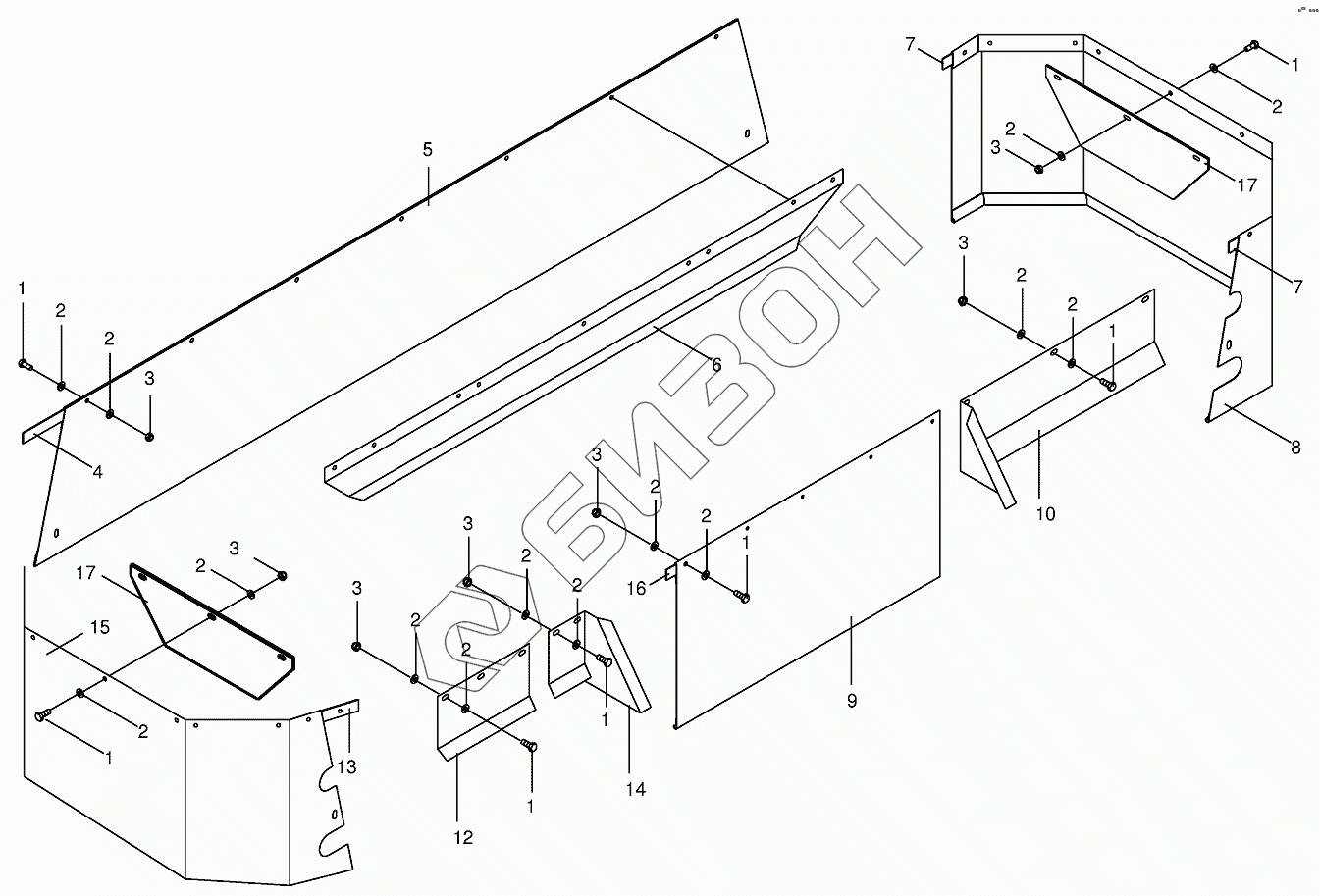

Графический каталог запасных частей к технике: KRONE AFL243RS. Rubber skirts
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
5
5
5
6
6
7
7
8
9
9
9
10
10
10
12
12
12
13
14
14
15
16
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009106030 | Washer |
Загрузка ...
|
|
| 3 | 009087060 | Locknut |
Загрузка ...
|
|
| 4 | 001518861 | Clamping strap-front |
Загрузка ...
|
|
| 4 | 001519170 | Clamping strap-front |
Загрузка ...
|
|
| 4 | 001519380 | Clamping strap-front |
Загрузка ...
|
|
| 5 | 001517850 | Rubber guard-front |
Загрузка ...
|
|
| 5 | 001517890 | Rubber guard-front |
Загрузка ...
|
|
| 5 | 001518300 | Rubber guard-front |
Загрузка ...
|
|
| 6 | 001518890 | Guard-front |
Загрузка ...
|
|
| 6 | 001518310 | Guard-front |
Загрузка ...
|
|
| 7 | 001518900 | Clamping strap |
Загрузка ...
|
|
| 8 | 001517881 | Rubber guard-right |
Загрузка ...
|
|
| 9 | 001514450 | Plastic cloth-back |
Загрузка ...
|
|
| 9 | 001514120 | Plastic cloth-back |
Загрузка ...
|
|
| 9 | 001514320 | Plastic cloth-back |
Загрузка ...
|
|
| 10 | 001514130 | Guard-back right |
Загрузка ...
|
|
| 10 | 001514020 | Guard-back right |
Загрузка ...
|
|
| 10 | 001514440 | Guard-back right |
Загрузка ...
|
|
| 12 | 001514150 | Guard-outside left |
Загрузка ...
|
|
| 12 | 001514110 | Guard-outside left |
Загрузка ...
|
|
| 12 | 001514430 | Guard-outside left |
Загрузка ...
|
|
| 13 | 001518900 | Clamping strap |
Загрузка ...
|
|
| 14 | 001514140 | Guard-outside left |
Загрузка ...
|
|
| 14 | 001514090 | Guard-outside left |
Загрузка ...
|
|
| 15 | 001517911 | Rubber guard-left |
Загрузка ...
|
|
| 16 | 001518870 | Clamping strap-back |
Загрузка ...
|
|
| 16 | 001519180 | Clamping strap-back |
Загрузка ...
|
|
| 16 | 001514460 | Clamping strap-back |
Загрузка ...
|
|
| 17 | 001514340 | Deflector plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
