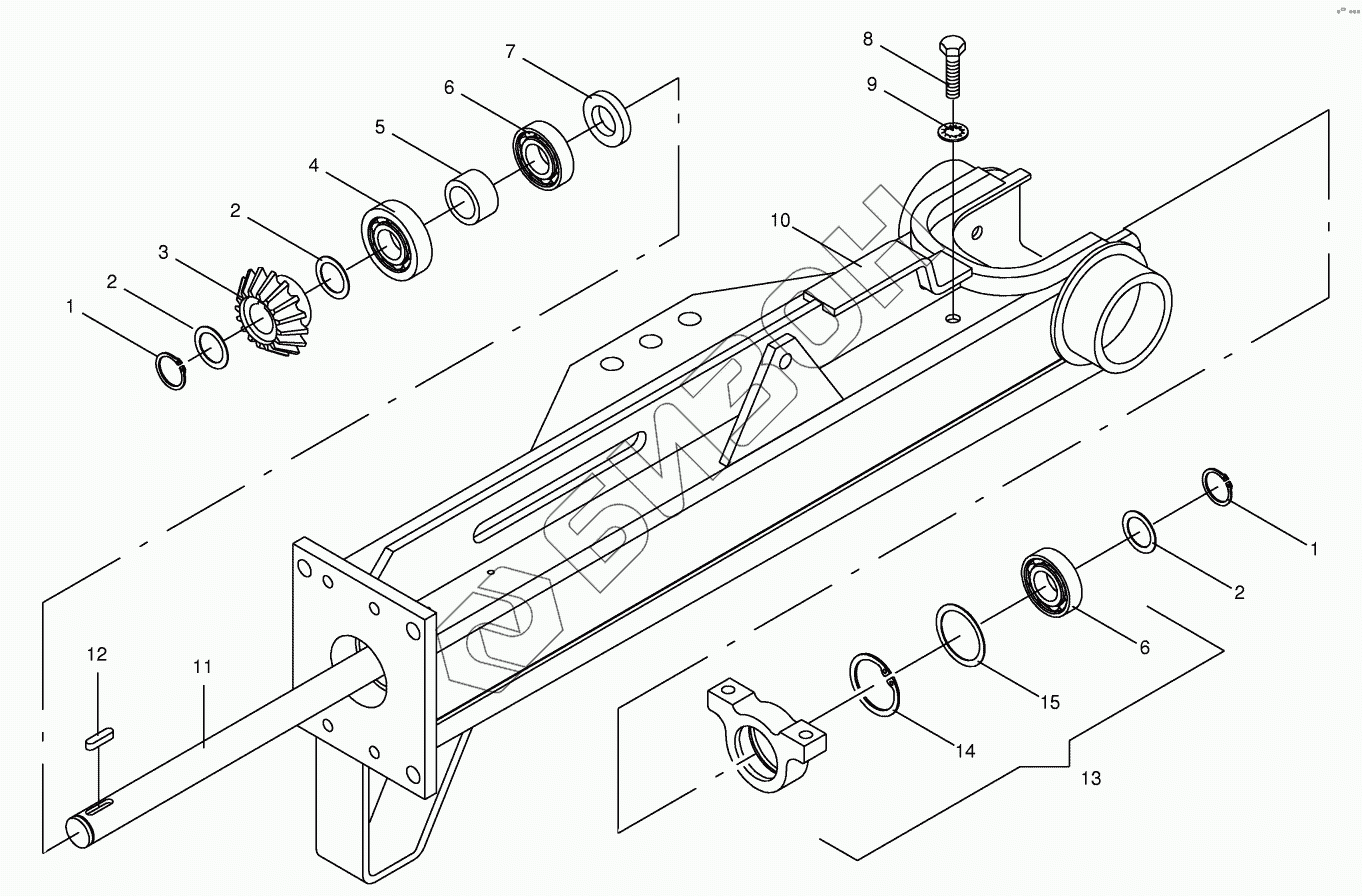

Графический каталог запасных частей к технике: KRONE AM 243CV, AM283CV. Beam
/9.gif)
1
1
2
2
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009115350 | Circlip |
Загрузка ...
|
|
| 2 | 009108630 | Shim ring |
Загрузка ...
|
|
| 2 | 009108641 | Shim ring |
Загрузка ...
|
|
| 2 | 009108651 | Shim ring |
Загрузка ...
|
|
| 3 | 001393080 | Bevel wheel |
Загрузка ...
|
|
| 4 | 009305660 | Grooved ball bearing |
Загрузка ...
|
|
| 5 | 001395290 | Spacer bushing |
Загрузка ...
|
|
| 6 | 009305361 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 009363171 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 8 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 10 | 001394252 | Supporting beam |
Загрузка ...
|
|
| 11 | 001395220 | Drive shaft |
Загрузка ...
|
|
| 12 | 009150721 | Fit-in key |
Загрузка ...
|
|
| 13 | 001534600 | Pillow block bearing-cpl. |
Загрузка ...
|
|
| 14 | 009116590 | Circlip |
Загрузка ...
|
|
| 15 | 009109040 | Shim ring |
Загрузка ...
|
|
| 15 | 009109030 | Shim ring |
Загрузка ...
|
|
| 15 | 009109020 | Shim ring |
Загрузка ...
|
|
| 16 | 009305361 | Grooved ball bearing |
Загрузка ...
|
|
| 17 | 009150780 | Fit-in key |
Загрузка ...
|
|
| 18 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009024020 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
