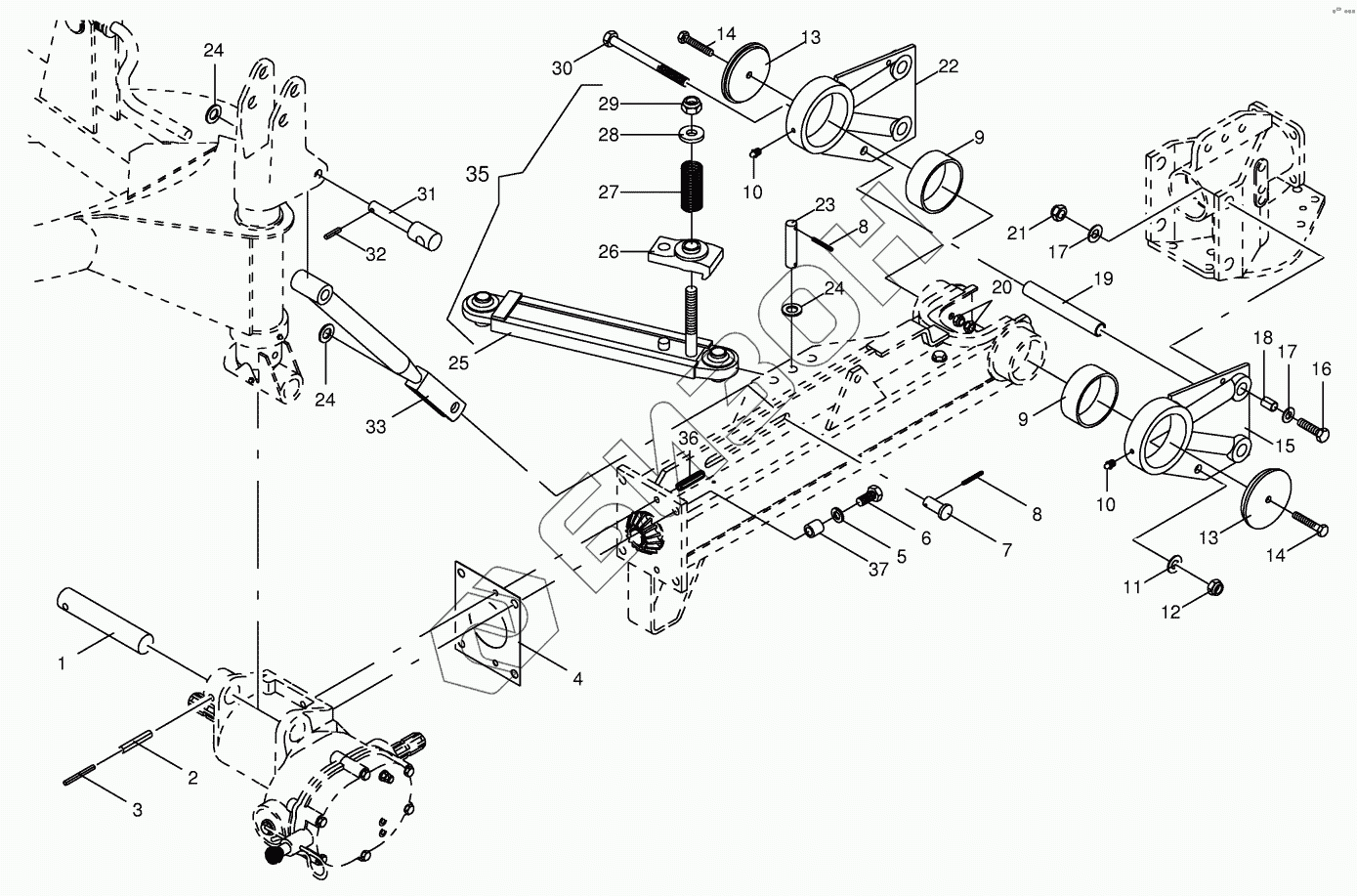

Графический каталог запасных частей к технике: KRONE AM 243CV, AM283CV. Beam with break away
/10.gif)
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
13
14
14
15
16
17
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
30
31
32
33
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 001394550 | Gearbox axle |
Загрузка ...
|
|
| 2 | 009127801 | Roll pin |
Загрузка ...
|
|
| 3 | 009126811 | Roll pin |
Загрузка ...
|
|
| 4 | 001394490 | Gasket |
Загрузка ...
|
|
| 5 | 009099041 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009014820 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009160821 | Pin |
Загрузка ...
|
|
| 8 | 009126161 | Roll pin |
Загрузка ...
|
|
| 9 | 001394950 | Red bronze bushing |
Загрузка ...
|
|
| 10 | 009191050 | Grease niple |
Загрузка ...
|
|
| 11 | 009106210 | Washer |
Загрузка ...
|
|
| 12 | 009087161 | Locknut |
Загрузка ...
|
|
| 13 | 001396960 | Securing circular blank |
Загрузка ...
|
|
| 14 | 009011220 | He head bolt |
Загрузка ...
|
|
| 15 | 001396640 | Hinge back, incl. grease nippel and red bronze bushing |
Загрузка ...
|
|
| 16 | 009011620 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009103630 | Washer |
Загрузка ...
|
|
| 18 | 009129680 | Roll pin |
Загрузка ...
|
|
| 19 | 001395670 | Spacer tube |
Загрузка ...
|
|
| 20 | 009087110 | Locknut |
Загрузка ...
|
|
| 21 | 009087140 | Locknut |
Загрузка ...
|
|
| 22 | 001396630 | Hinge front, incl. grease nippel and red bronze bushing |
Загрузка ...
|
|
| 23 | 009163090 | Pin |
Загрузка ...
|
|
| 24 | 009105122 | Washer |
Загрузка ...
|
|
| 25 | 001395610 | Safety break-away |
Загрузка ...
|
|
| 26 | 001390540 | Ratchet |
Загрузка ...
|
|
| 27 | 001391780 | Pressure spring |
Загрузка ...
|
|
| 28 | 009106490 | Washer |
Загрузка ...
|
|
| 29 | 009087210 | Locknut |
Загрузка ...
|
|
| 30 | 009011550 | Hex head bolt |
Загрузка ...
|
|
| 31 | 001394560 | Pin |
Загрузка ...
|
|
| 32 | 009126730 | Roll pin |
Загрузка ...
|
|
| 33 | 001394850 | Guide rail |
Загрузка ...
|
|
| 35 | 001395600 | Safety break-away |
Загрузка ...
|
|
| 36 | 009125010 | Roll pin |
Загрузка ...
|
|
| 36 | 009127110 | Roll pin |
Загрузка ...
|
|
| 37 | 002713881 | Spacer bushing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
