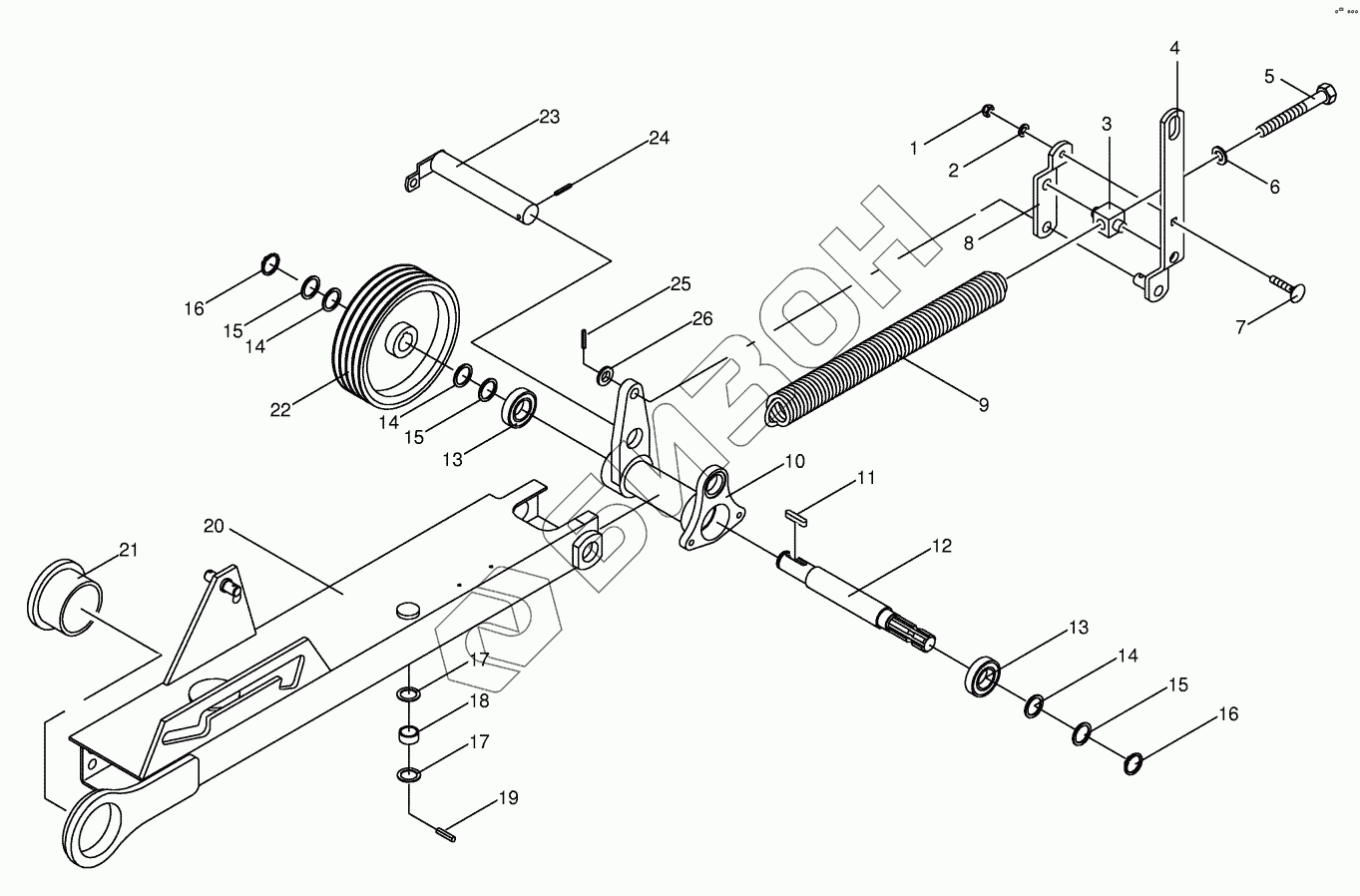

Графический каталог запасных частей к технике: KRONE AM 283. Draw bar with fittings
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
15
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009087111 | Locknut |
Загрузка ...
|
|
| 2 | 009105061 | Washer |
Загрузка ...
|
|
| 3 | 001392211 | Square hinge |
Загрузка ...
|
|
| 4 | 001392480 | Spring support |
Загрузка ...
|
|
| 5 | 001392520 | Threaded bolt |
Загрузка ...
|
|
| 6 | 009105122 | Washer |
Загрузка ...
|
|
| 7 | 009048842 | Coach bolt |
Загрузка ...
|
|
| 8 | 001392230 | Spring support |
Загрузка ...
|
|
| 9 | 001448120 | Tension spring |
Загрузка ...
|
|
| 10 | 001452940 | V-belt bearing |
Загрузка ...
|
|
| 11 | 009151230 | Fit-in key |
Загрузка ...
|
|
| 12 | 001445372 | Auxiliary P.T.O. stub shaft |
Загрузка ...
|
|
| 13 | 009305370 | Grooved ball bearing |
Загрузка ...
|
|
| 14 | 009111330 | Shim ring |
Загрузка ...
|
|
| 14 | 009111320 | Shim ring |
Загрузка ...
|
|
| 14 | 009111340 | Shim ring |
Загрузка ...
|
|
| 15 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 16 | 009115410 | Circlip |
Загрузка ...
|
|
| 17 | 009108651 | Shim ring |
Загрузка ...
|
|
| 18 | 001453891 | Spacer tube |
Загрузка ...
|
|
| 19 | 009127142 | Roll pin |
Загрузка ...
|
|
| 20 | 001392201 | Supporting beam |
Загрузка ...
|
|
| 21 | 001451341 | Collar socket |
Загрузка ...
|
|
| 22 | 001513292 | V-belt pulley |
Загрузка ...
|
|
| 23 | 001459041 | Axle |
Загрузка ...
|
|
| 24 | 009126721 | Roll pin |
Загрузка ...
|
|
| 25 | 009126732 | Roll pin |
Загрузка ...
|
|
| 26 | 009105122 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
