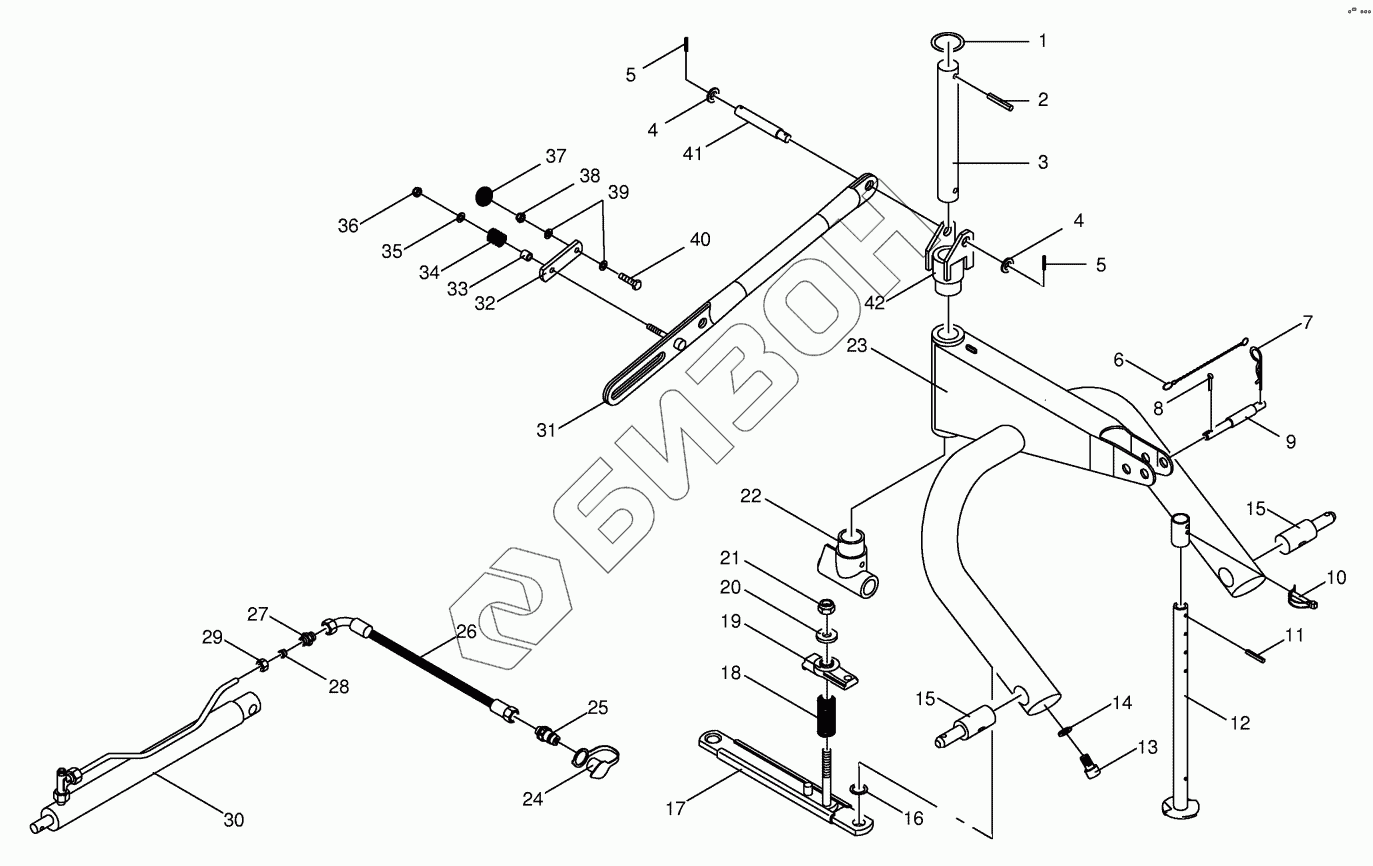

Графический каталог запасных частей к технике: KRONE AM 283. Three-point headstock with hydraulics
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009126812 | 009126812 | Roll pin |
Загрузка ...
|
|
| 1 | 009108641 | Shim ring |
Загрузка ...
|
|
| 2 | 009127802 | Roll pin |
Загрузка ...
|
|
| 3 | 001445533 | Shaft-headstock |
Загрузка ...
|
|
| 4 | 009106531 | Washer |
Загрузка ...
|
|
| 5 | 009126462 | Roll pin |
Загрузка ...
|
|
| 6 | 009226500 | Chain |
Загрузка ...
|
|
| 7 | 009171070 | Spring clip |
Загрузка ...
|
|
| 8 | 009122871 | Cotter pin |
Загрузка ...
|
|
| 9 | 001441413 | Top link pin-cat. I + II |
Загрузка ...
|
|
| 10 | 009170002 | Linch pin |
Загрузка ...
|
|
| 11 | 009126721 | Roll pin |
Загрузка ...
|
|
| 12 | 001392561 | Support jack |
Загрузка ...
|
|
| 13 | 009032081 | Allen screw |
Загрузка ...
|
|
| 14 | 009100141 | Spring washer |
Загрузка ...
|
|
| 15 | 001391910 | Lower link pin |
Загрузка ...
|
|
| 16 | 009108651 | Shim ring |
Загрузка ...
|
|
| 17 | 001392651 | Safety break-away |
Загрузка ...
|
|
| 18 | 001391782 | Pressure spring |
Загрузка ...
|
|
| 19 | 001390541 | Ratchet |
Загрузка ...
|
|
| 20 | 009106490 | Washer |
Загрузка ...
|
|
| 21 | 009087210 | Locknut |
Загрузка ...
|
|
| 22 | 001445559 | Foot piece |
Загрузка ...
|
|
| 23 | 001391850 | Headstock |
Загрузка ...
|
|
| 24 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 25 | 009211450 | Connector plug |
Загрузка ...
|
|
| 26 | 009209700 | High pressure hose line |
Загрузка ...
|
|
| 27 | 009210541 | Connector |
Загрузка ...
|
|
| 28 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 29 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 30 | 001459240 | Hydraulic cylinder |
Загрузка ...
|
|
| 30 | 009214071 | Sealing set |
Загрузка ...
|
|
| 30 | 001459250 | Hydraulic cylinder |
Загрузка ...
|
|
| 30 | 009214241 | Sealing set |
Загрузка ...
|
|
| 31 | 001392760 | Guide rail |
Загрузка ...
|
|
| 32 | 001392450 | Support jack |
Загрузка ...
|
|
| 33 | 002732891 | Bushing |
Загрузка ...
|
|
| 34 | 00361274 | Pressure spring |
Загрузка ...
|
|
| 35 | 009105061 | Washer |
Загрузка ...
|
|
| 36 | 009087111 | Locknut |
Загрузка ...
|
|
| 37 | 009195100 | Ball knob |
Загрузка ...
|
|
| 38 | 009082150 | Hex nut |
Загрузка ...
|
|
| 39 | 009103153 | Washer |
Загрузка ...
|
|
| 40 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 41 | 001392360 | Pin |
Загрузка ...
|
|
| 42 | 001392251 | Head piece |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
