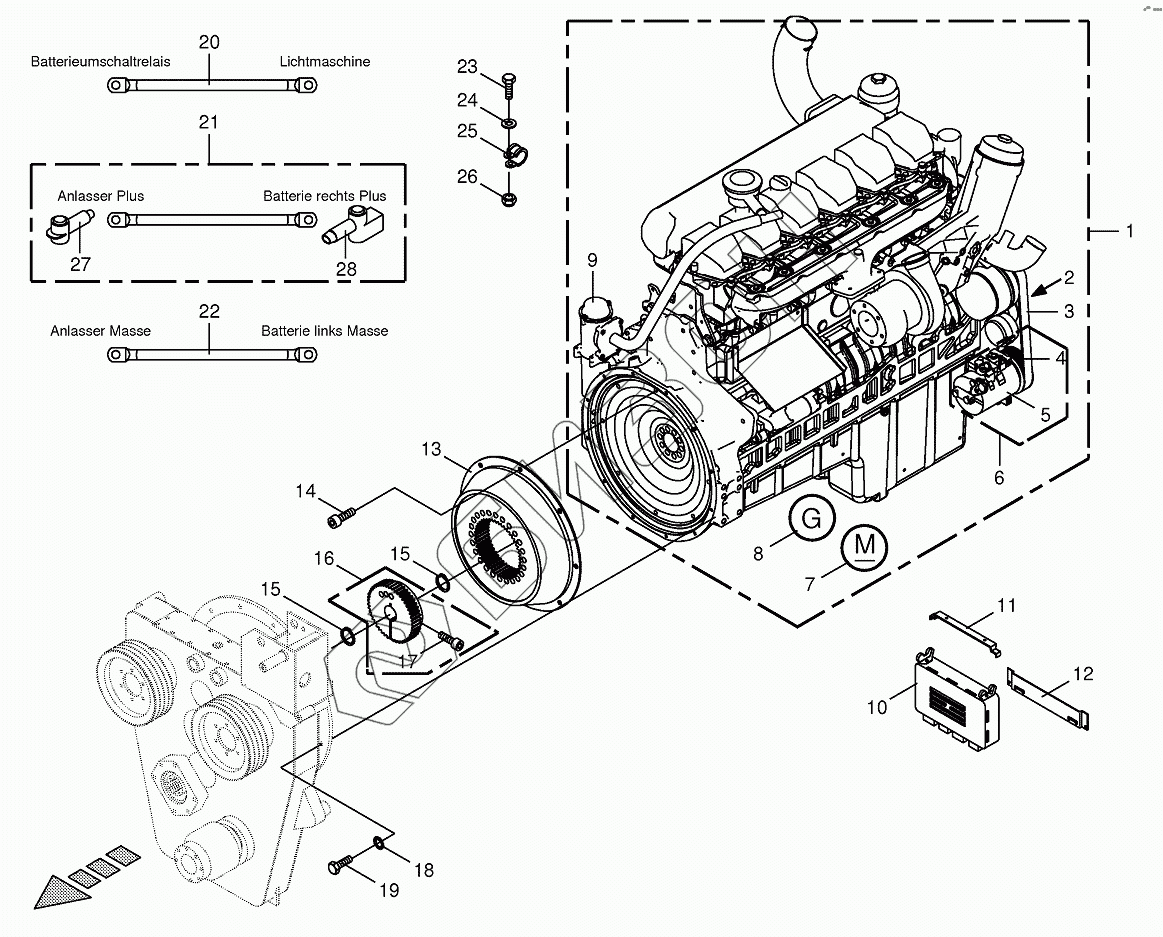

Графический каталог запасных частей к технике: KRONE BIG-M-400. Diesel engine / Clutch
/97.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009404170 | 009404170 | Oil filter cartridge |
Загрузка ...
|
|
| 009402890 | 009402890 | Fuel-main filter cartridge |
Загрузка ...
|
|
| 270010280 | 270010280 | Belt tensioner |
Загрузка ...
|
|
| 270029880 | 270029880 | Deflexion pulley |
Загрузка ...
|
|
| 1 | 200103970 | Diesel engine-OM 460 LA |
Загрузка ...
|
|
| 2 | 200800160 | Pulley |
Загрузка ...
|
|
| 3 | 270019200 | V-belt |
Загрузка ...
|
|
| 4 | 270008830 | Clutch |
Загрузка ...
|
|
| 5 | 270008820 | Compressor (air conditioner) |
Загрузка ...
|
|
| 6 | 009404050 | Compressor for air conditioner |
Загрузка ...
|
|
| 7 | 009404430 | Starter |
Загрузка ...
|
|
| 8 | 270010090 | Alternator |
Загрузка ...
|
|
| 9 | 009404220 | Engine crankcase dear.filter |
Загрузка ...
|
|
| 10 | 003037011 | Motor-regulator |
Загрузка ...
|
|
| 11 | 003025840 | Bracket |
Загрузка ...
|
|
| 12 | 003025830 | Bracket |
Загрузка ...
|
|
| 13 | 002328240 | Bowex-Elastic |
Загрузка ...
|
|
| 14 | 009030270 | Allen screw |
Загрузка ...
|
|
| 15 | 009115530 | Circlip |
Загрузка ...
|
|
| 16 | 002328230 | Hub |
Загрузка ...
|
|
| 17 | 009032010 | Allen screw-295 Nm |
Загрузка ...
|
|
| 18 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009003401 | Hex head bolt |
Загрузка ...
|
|
| 20 | 200806320 | Cable-alternator |
Загрузка ...
|
|
| 21 | 200806340 | Cable-starter + |
Загрузка ...
|
|
| 22 | 003027493 | Cable-starter - |
Загрузка ...
|
|
| 23 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009104130 | Washer |
Загрузка ...
|
|
| 25 | 009240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 26 | 009087060 | Locknut |
Загрузка ...
|
|
| 27 | 200806250 | Insulating cap-red |
Загрузка ...
|
|
| 28 | 200806280 | Insulating cap-red |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
