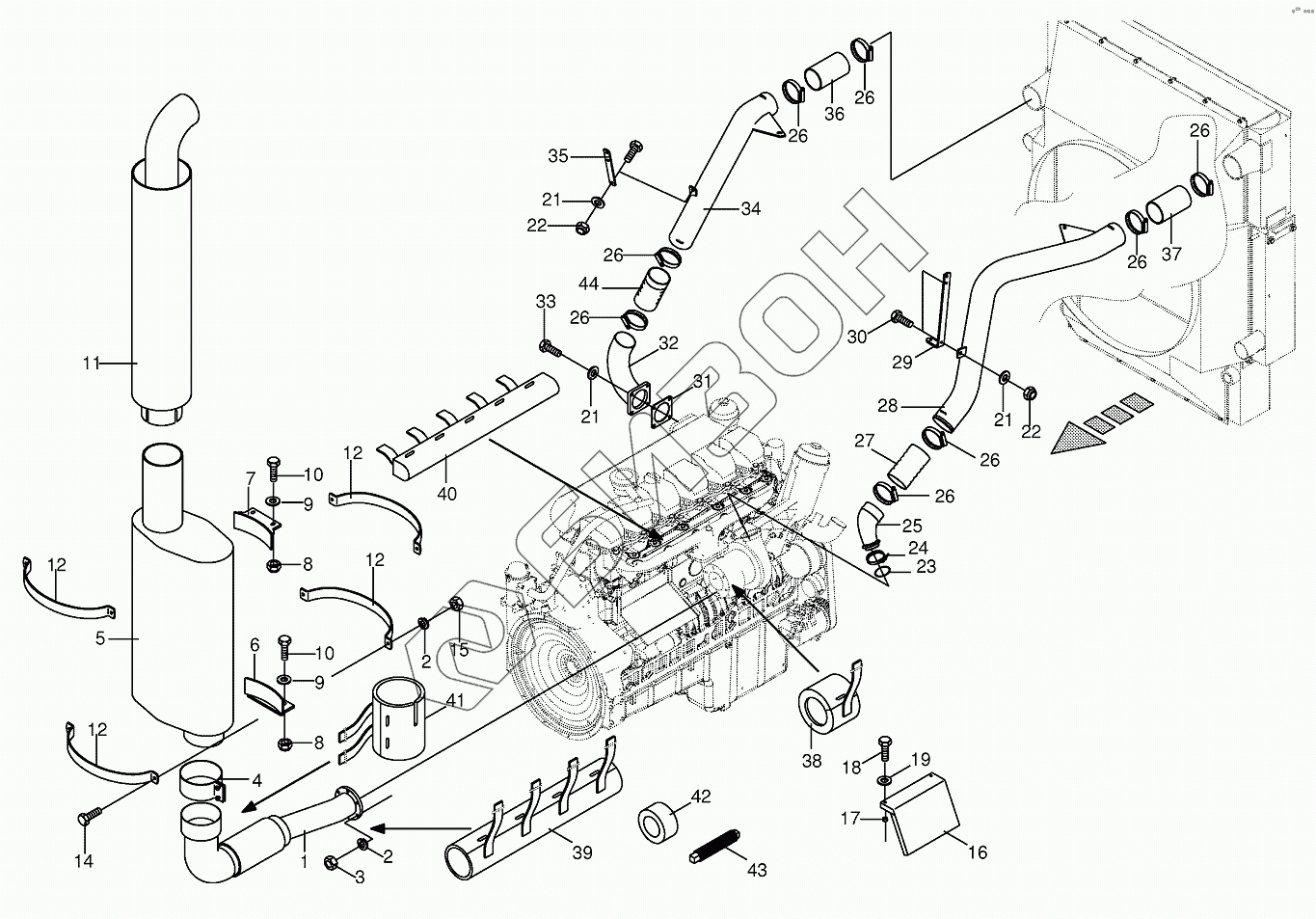

Графический каталог запасных частей к технике: KRONE BIG-M-400. Silencer / Charge air tubes
/98.gif)
1
2
2
3
4
5
6
7
8
8
9
9
10
10
11
12
12
12
12
14
15
16
17
18
19
21
21
21
22
22
23
24
25
26
26
26
26
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002315771 | Flue gas pipe |
Загрузка ...
|
|
| 2 | 009101111 | Spring washer |
Загрузка ...
|
|
| 3 | 009080441 | Hex nut |
Загрузка ...
|
|
| 4 | 009401310 | Sealing strip |
Загрузка ...
|
|
| 5 | 009401210 | Silencer-aluminised |
Загрузка ...
|
|
| 6 | 002317732 | Support-below |
Загрузка ...
|
|
| 7 | 002317702 | Support-middle top |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 009103530 | Washer |
Загрузка ...
|
|
| 10 | 009014360 | Hex head bolt |
Загрузка ...
|
|
| 11 | 002319442 | Tailpipe-aluminised |
Загрузка ...
|
|
| 12 | 002317752 | Clamp half |
Загрузка ...
|
|
| 14 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009082120 | Hex nut |
Загрузка ...
|
|
| 16 | 002330894 | Screeninig sheet |
Загрузка ...
|
|
| 17 | 002817811 | Bushing |
Загрузка ...
|
|
| 18 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009104130 | Washer |
Загрузка ...
|
|
| 21 | 009104140 | Washer |
Загрузка ...
|
|
| 22 | 009087580 | Locknut |
Загрузка ...
|
|
| 23 | 009376130 | O-ring |
Загрузка ...
|
|
| 24 | 002328280 | Hose clip |
Загрузка ...
|
|
| 25 | 009402100 | Charge air tube |
Загрузка ...
|
|
| 26 | 002328270 | Hose clamp |
Загрузка ...
|
|
| 27 | 009402110 | Hose |
Загрузка ...
|
|
| 28 | 200103570 | Charge air tube |
Загрузка ...
|
|
| 29 | 002326772 | Support |
Загрузка ...
|
|
| 30 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 31 | 002328260 | Gasket |
Загрузка ...
|
|
| 32 | 002316973 | Charge air connector |
Загрузка ...
|
|
| 33 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 34 | 200103530 | Charge air tube |
Загрузка ...
|
|
| 35 | 002326761 | Support |
Загрузка ...
|
|
| 36 | 002337740 | Hose coupling |
Загрузка ...
|
|
| 37 | 002337750 | Hose coupling |
Загрузка ...
|
|
| 38 | 270035770 | Insulating collar |
Загрузка ...
|
|
| 39 | 270035780 | Insulating collar |
Загрузка ...
|
|
| 40 | 270035760 | Insulating collar |
Загрузка ...
|
|
| 41 | 270036670 | Insulating collar |
Загрузка ...
|
|
| 42 | 270036650 | Adhesive tape |
Загрузка ...
|
|
| 43 | 270036660 | High-grade steel wire |
Загрузка ...
|
|
| 44 | 009402120 | Hose |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
