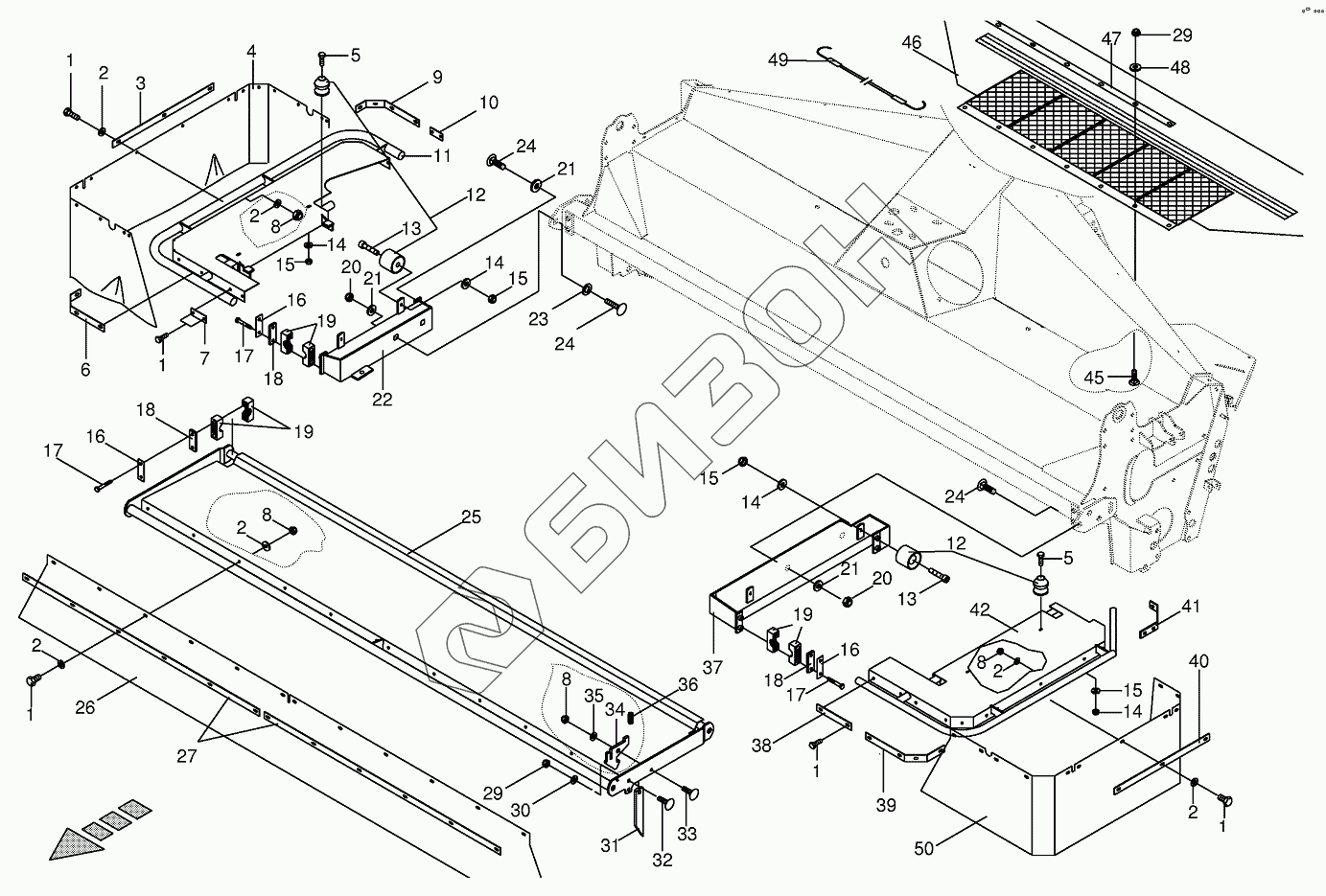

Графический каталог запасных частей к технике: KRONE BIG-M-400. Front guard-CRI
/43.gif)
1
1
1
1
1
2
2
2
2
2
2
3
4
5
5
6
7
8
8
8
8
9
10
11
12
12
13
13
14
14
14
14
15
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
21
21
21
22
23
24
24
24
25
26
27
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 900001910 | Hex head bolt-special |
Загрузка ...
|
|
| 2 | 900005850 | Washer |
Загрузка ...
|
|
| 3 | 002581941 | Clamping strap |
Загрузка ...
|
|
| 4 | 002586222 | Plastic cloth-right |
Загрузка ...
|
|
| 5 | 009010281 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002553312 | Clamping strap |
Загрузка ...
|
|
| 7 | 200316100 | Clamping strap |
Загрузка ...
|
|
| 8 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 9 | 002581971 | Clamping strap |
Загрузка ...
|
|
| 10 | 002581951 | Clamping strap |
Загрузка ...
|
|
| 11 | 200305190 | Guard-right |
Загрузка ...
|
|
| 12 | 002508311 | Clamp and buffer |
Загрузка ...
|
|
| 13 | 009030451 | Allen screw |
Загрузка ...
|
|
| 14 | 009103511 | Washer |
Загрузка ...
|
|
| 15 | 009087041 | Locknut |
Загрузка ...
|
|
| 16 | 002508510 | Locking plate |
Загрузка ...
|
|
| 17 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009251300 | Cover plate |
Загрузка ...
|
|
| 19 | 009251041 | Tube clamp-2 halves |
Загрузка ...
|
|
| 20 | 009087190 | Locknut |
Загрузка ...
|
|
| 21 | 009103620 | Washer |
Загрузка ...
|
|
| 22 | 200305140 | Guard console-right |
Загрузка ...
|
|
| 23 | 009105122 | Washer |
Загрузка ...
|
|
| 24 | 009047080 | Coach bolt |
Загрузка ...
|
|
| 25 | 002553234 | Guard-front |
Загрузка ...
|
|
| 26 | 002554533 | Plastic cloth-front |
Загрузка ...
|
|
| 27 | 001447283 | Clamping strap |
Загрузка ...
|
|
| 29 | 900005890 | Locknut |
Загрузка ...
|
|
| 30 | 009105061 | Washer |
Загрузка ...
|
|
| 31 | 002512621 | Support |
Загрузка ...
|
|
| 32 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 33 | 009048131 | Coach bolt |
Загрузка ...
|
|
| 34 | 002563542 | Ratchet |
Загрузка ...
|
|
| 35 | 900005880 | Washer |
Загрузка ...
|
|
| 36 | 002749490 | Pressure spring |
Загрузка ...
|
|
| 37 | 002582361 | Guard console -left |
Загрузка ...
|
|
| 38 | 002554412 | Clamping strap |
Загрузка ...
|
|
| 39 | 002553312 | Clamping strap |
Загрузка ...
|
|
| 40 | 002554430 | Clamping strap |
Загрузка ...
|
|
| 41 | 002556981 | Clamping strap |
Загрузка ...
|
|
| 42 | 002556500 | Guard-left |
Загрузка ...
|
|
| 45 | 900005860 | Coach bolt |
Загрузка ...
|
|
| 46 | 002580401 | Plastic cloth-incl. expander rope |
Загрузка ...
|
|
| 47 | 002580411 | Clamping strap |
Загрузка ...
|
|
| 48 | 900005870 | Washer |
Загрузка ...
|
|
| 49 | 002567090 | Expander rope |
Загрузка ...
|
|
| 50 | 002556971 | Plastic cloth-left |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
