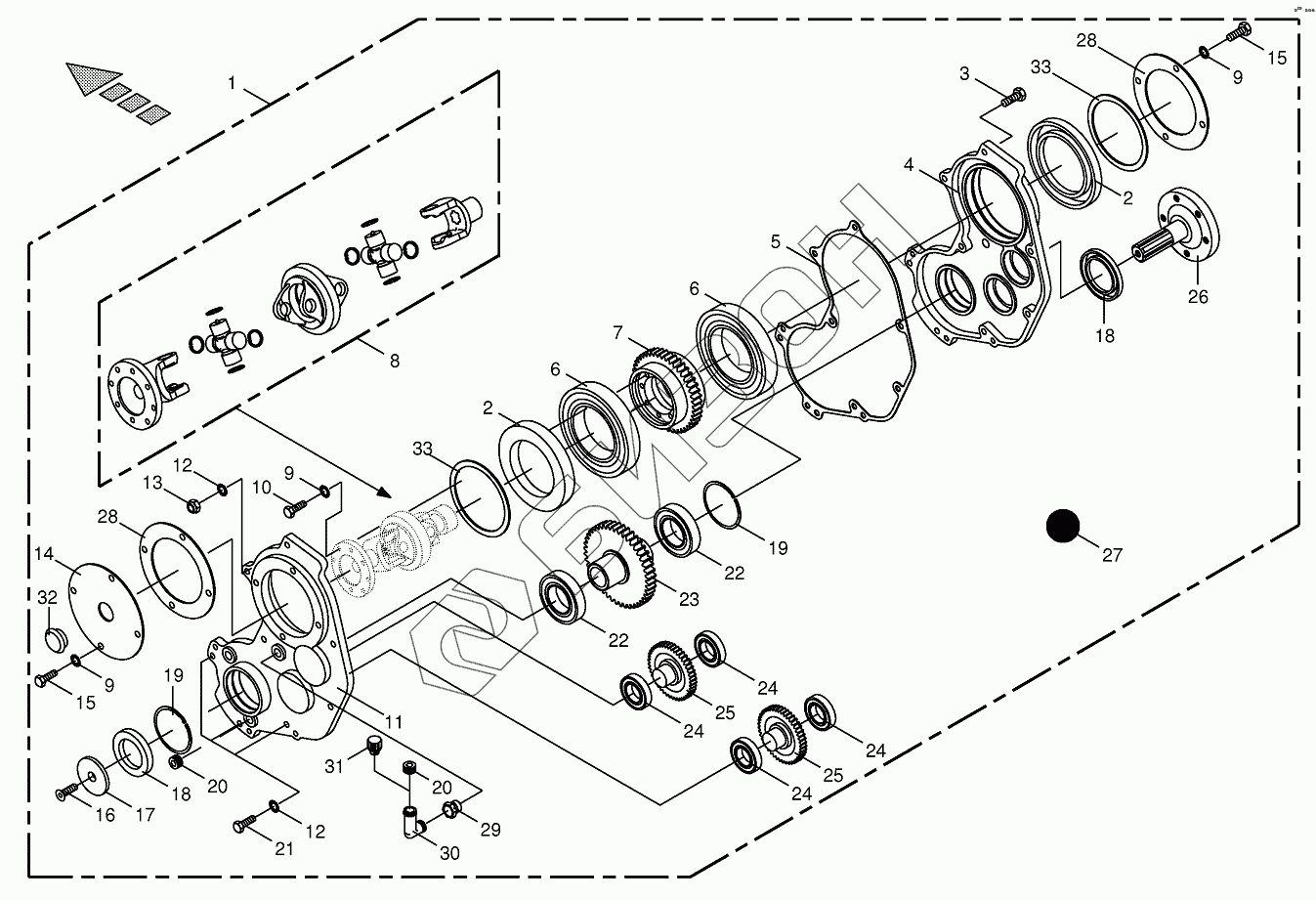

Графический каталог запасных частей к технике: KRONE BIG-M-400. Gearbox - front/lateral -CRI
/42.gif)
1
2
2
3
4
5
6
6
7
8
9
9
9
10
11
12
12
13
14
15
15
16
17
18
18
19
19
20
20
21
22
22
23
24
24
24
24
25
25
26
27
28
28
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200308051 | Gearbox-cpl. |
Загрузка ...
|
|
| 2 | 900004840 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 3 | 009002851 | Hex head bolt |
Загрузка ...
|
|
| 4 | 200308020 | Gearbox half-left |
Загрузка ...
|
|
| 5 | 200304550 | Gasket |
Загрузка ...
|
|
| 6 | 900001380 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 200124150 | Spur gear |
Загрузка ...
|
|
| 8 | 270010990 | Double universal joint |
Загрузка ...
|
|
| 9 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 11 | 200308030 | Gearbox half-right |
Загрузка ...
|
|
| 12 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009087580 | Locknut |
Загрузка ...
|
|
| 14 | 200304590 | Cover-right |
Загрузка ...
|
|
| 15 | 009002531 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 17 | 002310400 | Washer |
Загрузка ...
|
|
| 18 | 009363002 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 19 | 009116730 | Circlip |
Загрузка ...
|
|
| 20 | 009060401 | Screw plug |
Загрузка ...
|
|
| 21 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009301520 | Grooved ball bearing |
Загрузка ...
|
|
| 23 | 002581350 | Spur gear |
Загрузка ...
|
|
| 24 | 009305361 | Grooved ball bearing |
Загрузка ...
|
|
| 25 | 200304510 | Spur gear |
Загрузка ...
|
|
| 26 | 002581290 | Profile shaft |
Загрузка ...
|
|
| 27 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 28 | 200308040 | Cover-left |
Загрузка ...
|
|
| 29 | 009259010 | Angle |
Загрузка ...
|
|
| 30 | 009209310 | Threaded reducing adapter |
Загрузка ...
|
|
| 31 | 009198212 | Breather |
Загрузка ...
|
|
| 32 | 009250090 | Sealing plug |
Загрузка ...
|
|
| 33 | 200124140 | Spacer ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
