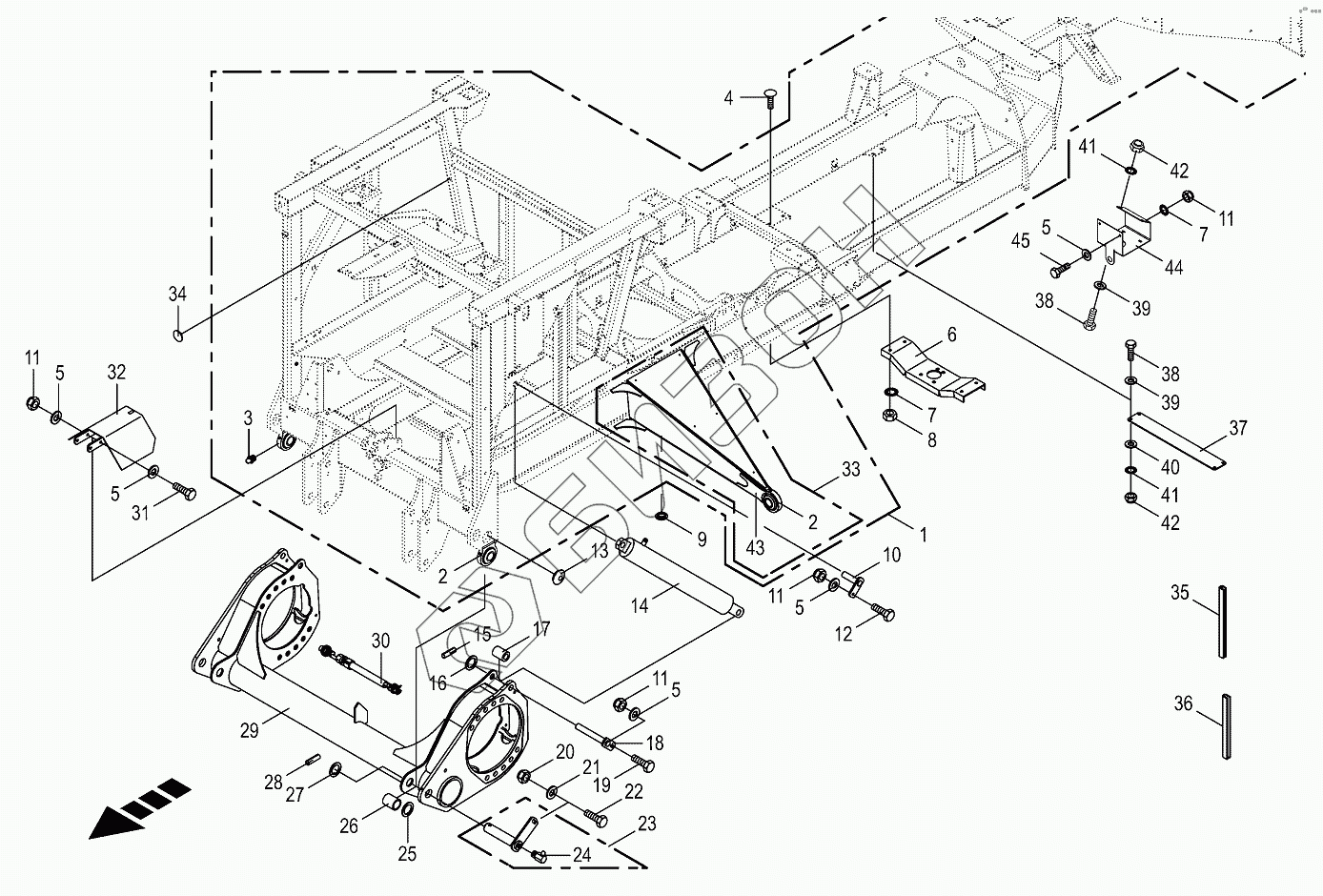

Графический каталог запасных частей к технике: KRONE BIG-M-420. Frame/axle
/90.gif)
1
2
2
3
4
5
5
5
5
5
6
7
7
8
9
9
9
10
11
11
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187832 | 009187832 | Sealing set |
Загрузка ...
|
|
| 270006231 | 270006231 | Hydraulic cylinder |
Загрузка ...
|
|
| 270128630 | 270128630 | Ball joint eye |
Загрузка ...
|
|
| 009187832 | 009187832 | Sealing set |
Загрузка ...
|
|
| 1 | 200170121 | Rahmen BiG M 420 CAT-on request only |
Загрузка ...
|
|
| 2 | 009232411 | Ball joint |
Загрузка ...
|
|
| 3 | 009191050 | Grease niple |
Загрузка ...
|
|
| 4 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 5 | 009104140 | Washer |
Загрузка ...
|
|
| 6 | 002326680 | Traverse |
Загрузка ...
|
|
| 7 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009082120 | Hex nut |
Загрузка ...
|
|
| 9 | 009250290 | Sealing plug |
Загрузка ...
|
|
| 9 | 009538230 | Sealing plug |
Загрузка ...
|
|
| 9 | 009250180 | Sealing plug |
Загрузка ...
|
|
| 10 | 002308471 | Pin |
Загрузка ...
|
|
| 11 | 009087580 | Locknut |
Загрузка ...
|
|
| 12 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009250010 | Sealing plug |
Загрузка ...
|
|
| 14 | 009184793 | Hydraulic cylinder |
Загрузка ...
|
|
| 15 | 009126701 | Roll pin |
Загрузка ...
|
|
| 16 | 009105141 | Washer |
Загрузка ...
|
|
| 16 | 009106531 | Washer |
Загрузка ...
|
|
| 17 | 001536080 | Bushing |
Загрузка ...
|
|
| 18 | 002328684 | Pin |
Загрузка ...
|
|
| 19 | 009014310 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009087010 | Locknut |
Загрузка ...
|
|
| 21 | 009105061 | Washer |
Загрузка ...
|
|
| 22 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 23 | 002328774 | Pin |
Загрузка ...
|
|
| 24 | 009191070 | Grease niple |
Загрузка ...
|
|
| 25 | 009108900 | Shim ring |
Загрузка ...
|
|
| 25 | 009108910 | Shim ring |
Загрузка ...
|
|
| 25 | 009108850 | Shim ring |
Загрузка ...
|
|
| 26 | 002329761 | Spacer bushing |
Загрузка ...
|
|
| 27 | 009105181 | Washer |
Загрузка ...
|
|
| 28 | 009127453 | Roll pin |
Загрузка ...
|
|
| 29 | 002328169 | Front axle |
Загрузка ...
|
|
| 30 | 200816300 | Namursensor |
Загрузка ...
|
|
| 31 | 009010731 | Hex head bolt |
Загрузка ...
|
|
| 32 | 002332204 | Guard-for slipping clutch |
Загрузка ...
|
|
| 33 | 200122931 | Cantilever-left/right |
Загрузка ...
|
|
| 34 | 00260371 | Frame plating |
Загрузка ...
|
|
| 35 | 270040090 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
|
| 36 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
|
| 37 | 200164310 | Jumper hose support |
Загрузка ...
|
|
| 38 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009106030 | Washer |
Загрузка ...
|
|
| 40 | 009104130 | Washer |
Загрузка ...
|
|
| 41 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 42 | 009087060 | Locknut |
Загрузка ...
|
|
| 43 | 200133700 | Reinforcement ball joint eye |
Загрузка ...
|
|
| 44 | 200192300 | Support Hyd.-accumulator rear |
Загрузка ...
|
|
| 45 | 009006370 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
