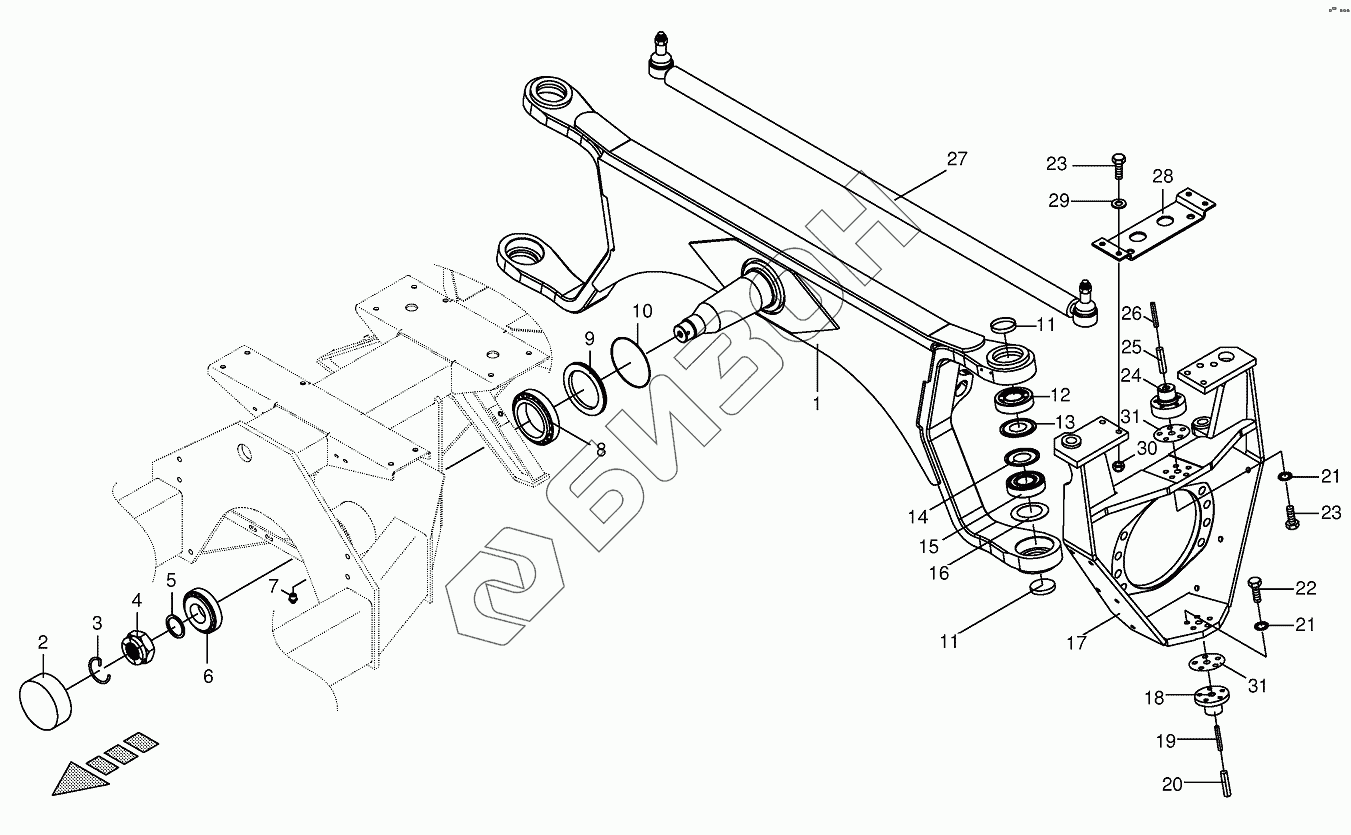

Графический каталог запасных частей к технике: KRONE BIG-M-420. Steering axle installed
/91.gif)
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
19
20
21
21
22
23
23
24
24
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200135472 | 200135472 | Steering bolster rh-right |
Загрузка ...
|
|
| 1 | 200167370 | Steering axle |
Загрузка ...
|
|
| 2 | 009250280 | Protective cap |
Загрузка ...
|
|
| 3 | 004615251 | Circlip |
Загрузка ...
|
|
| 4 | 004615911 | Castellated nut |
Загрузка ...
|
|
| 5 | 009107010 | Supporting disc |
Загрузка ...
|
|
| 6 | 009321400 | Taper roller bearing |
Загрузка ...
|
|
| 7 | 200148461 | Steering pivot bottom Rd 95 |
Загрузка ...
|
|
| 7 | 009191050 | Grease niple |
Загрузка ...
|
|
| 8 | 009321870 | Taper roller bearing |
Загрузка ...
|
|
| 9 | 004611321 | O-ring holder |
Загрузка ...
|
|
| 10 | 009375460 | O-ring |
Загрузка ...
|
|
| 11 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 12 | 900016050 | Angular ball bearing |
Загрузка ...
|
|
| 13 | 900016060 | Nilos-ring |
Загрузка ...
|
|
| 14 | 009370340 | Nilos-ring |
Загрузка ...
|
|
| 15 | 009305690 | Grooved ball bearing |
Загрузка ...
|
|
| 16 | 900015880 | Belleville spring |
Загрузка ...
|
|
| 17 | 200135492 | Steering bolster lh-left |
Загрузка ...
|
|
| 19 | 009128480 | Roll pin |
Загрузка ...
|
|
| 20 | 009127182 | Roll pin |
Загрузка ...
|
|
| 21 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 24 | 200149861 | Steering pivot top Rd 95 A3G |
Загрузка ...
|
|
| 25 | 009125270 | Roll pin |
Загрузка ...
|
|
| 26 | 009127211 | Roll pin |
Загрузка ...
|
|
| 27 | 270054030 | Track rod |
Загрузка ...
|
|
| 28 | 200135750 | Plate |
Загрузка ...
|
|
| 29 | 009105061 | Washer |
Загрузка ...
|
|
| 30 | 009087010 | Locknut |
Загрузка ...
|
|
| 31 | 200138200 | Spacing washer |
Загрузка ...
|
