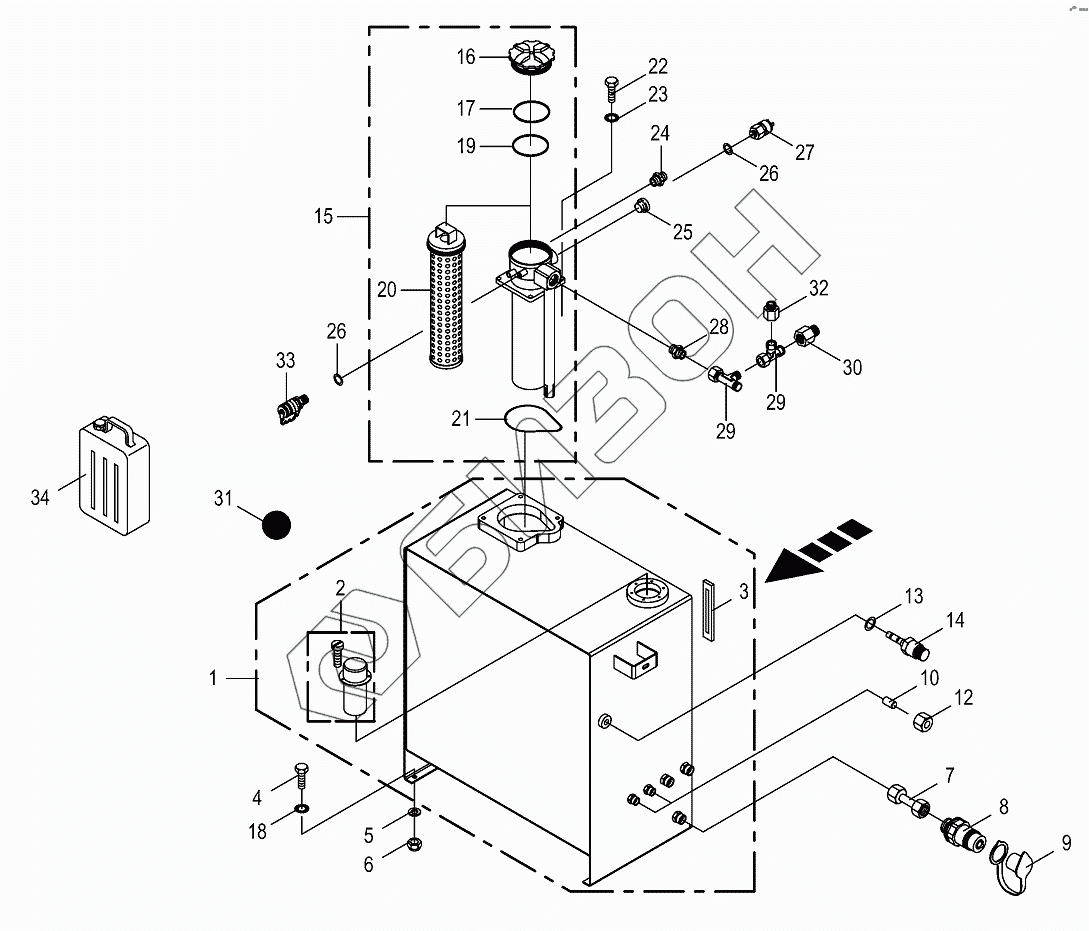

Графический каталог запасных частей к технике: KRONE BIG-M-420. Hydraulic tank
/119.gif)
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200141620 | Hydraulic tank |
Загрузка ...
|
|
| 2 | 009400300 | Filler neck |
Загрузка ...
|
|
| 3 | 009400291 | Oil level indicator |
Загрузка ...
|
|
| 4 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009104130 | Washer |
Загрузка ...
|
|
| 6 | 009087060 | Locknut |
Загрузка ...
|
|
| 7 | 002307440 | Double nipple |
Загрузка ...
|
|
| 8 | 009211312 | Sleeve |
Загрузка ...
|
|
| 9 | 009211760 | Dust cap-red |
Загрузка ...
|
|
| 10 | 009193000 | Locking cone w. O-ring |
Загрузка ...
|
|
| 12 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 13 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 14 | 003025101 | Levelling switch |
Загрузка ...
|
|
| 15 | 002297073 | Return-suction filter |
Загрузка ...
|
|
| 16 | 009385920 | Cover |
Загрузка ...
|
|
| 17 | 009375641 | O-ring |
Загрузка ...
|
|
| 18 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009375661 | O-ring |
Загрузка ...
|
|
| 20 | 002297671 | Replacement filter element |
Загрузка ...
|
|
| 21 | 009375671 | O-ring |
Загрузка ...
|
|
| 22 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009208191 | Male connector |
Загрузка ...
|
|
| 25 | 009208650 | Screw plug |
Загрузка ...
|
|
| 26 | 009377161 | Gasket ring |
Загрузка ...
|
|
| 27 | 002297100 | Pressure switch |
Загрузка ...
|
|
| 28 | 009208201 | Male connector |
Загрузка ...
|
|
| 29 | 009208280 | Adjustable L connection |
Загрузка ...
|
|
| 30 | 009196600 | Reducer fitting |
Загрузка ...
|
|
| 31 | 009260291 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 32 | 009208470 | Reducer fitting |
Загрузка ...
|
|
| 33 | 270079630 | Мesuaring coupling |
Загрузка ...
|
|
| 34 | 009260310 | 0il -ld.-no.=20ltr |
Загрузка ...
|
