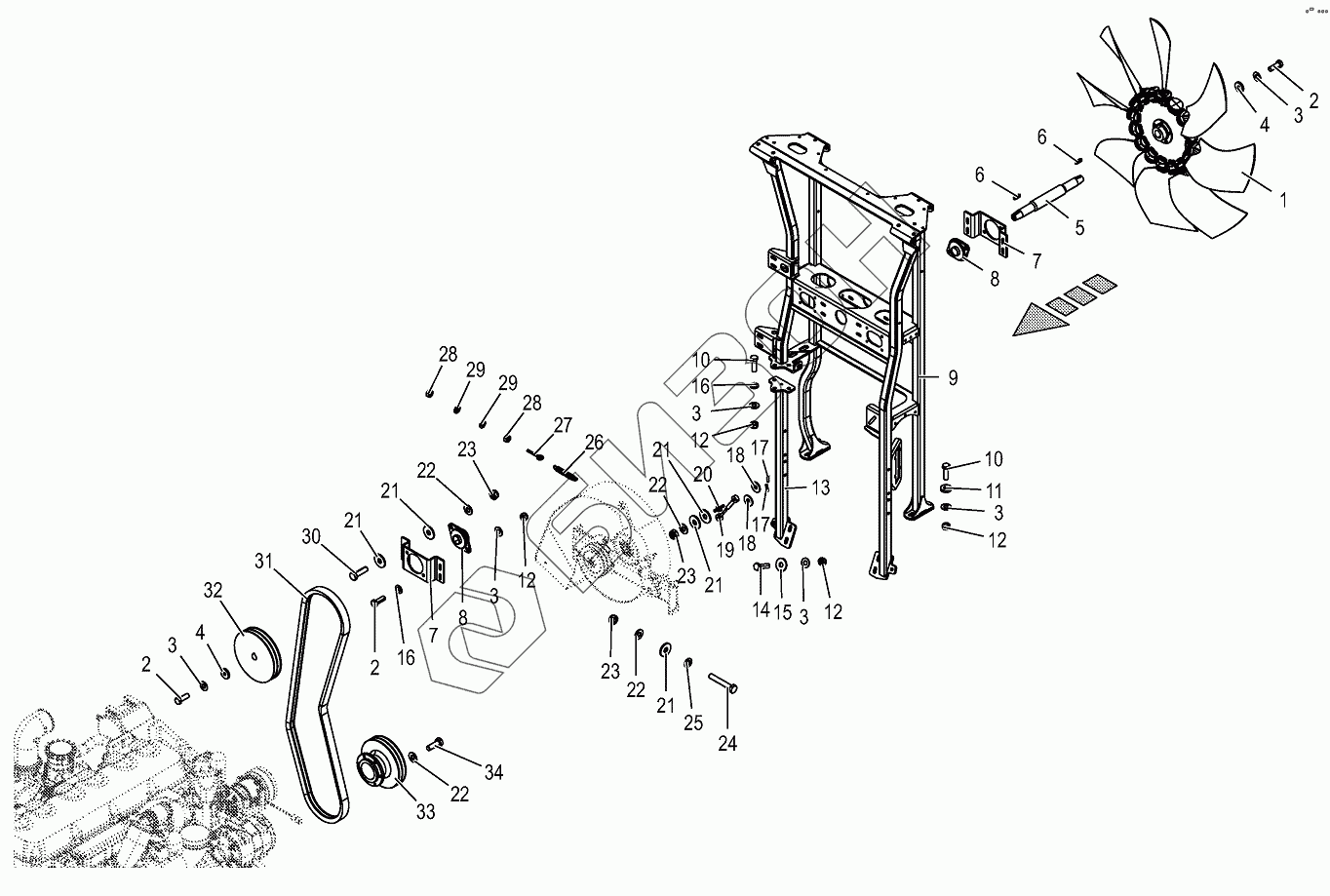

Графический каталог запасных частей к технике: KRONE BIG-M-420. Ventilator wheel/Drive
/118.gif)
1
2
2
2
3
3
3
3
3
3
4
4
5
6
6
7
7
8
8
9
10
10
11
12
12
12
12
13
14
15
16
16
17
17
18
18
19
20
21
21
21
21
21
22
22
22
22
23
23
23
24
25
26
27
28
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270118460 | Fan wheel |
Загрузка ...
|
|
| 2 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 200205340 | End plate |
Загрузка ...
|
|
| 5 | 200103830 | Shaft |
Загрузка ...
|
|
| 6 | 009151160 | Fit-in key |
Загрузка ...
|
|
| 7 | 200103850 | Plate |
Загрузка ...
|
|
| 8 | 900003560 | Flange bearing |
Загрузка ...
|
|
| 9 | 200167820 | Fan mount |
Загрузка ...
|
|
| 10 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009103200 | Washer |
Загрузка ...
|
|
| 12 | 009087010 | Locknut |
Загрузка ...
|
|
| 13 | 200167760 | Support front, right |
Загрузка ...
|
|
| 14 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009106090 | Washer |
Загрузка ...
|
|
| 16 | 009105061 | Washer |
Загрузка ...
|
|
| 17 | 009125091 | Roll pin |
Загрузка ...
|
|
| 18 | 009106030 | Washer |
Загрузка ...
|
|
| 19 | 002307640 | Damper |
Загрузка ...
|
|
| 20 | 200131880 | Spacer |
Загрузка ...
|
|
| 21 | 900001210 | Washer |
Загрузка ...
|
|
| 22 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009087580 | Locknut |
Загрузка ...
|
|
| 24 | 009014360 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009104140 | Washer |
Загрузка ...
|
|
| 26 | 002543970 | Tension spring |
Загрузка ...
|
|
| 27 | 009183091 | Eye screw |
Загрузка ...
|
|
| 28 | 009082100 | Hex nut |
Загрузка ...
|
|
| 29 | 009104130 | Washer |
Загрузка ...
|
|
| 30 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 31 | 270118210 | Power belt |
Загрузка ...
|
|
| 32 | 002312881 | V-belt pulley |
Загрузка ...
|
|
| 33 | 200172800 | Belt pulley |
Загрузка ...
|
|
| 34 | 009002631 | Нех hеаd bоlt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
