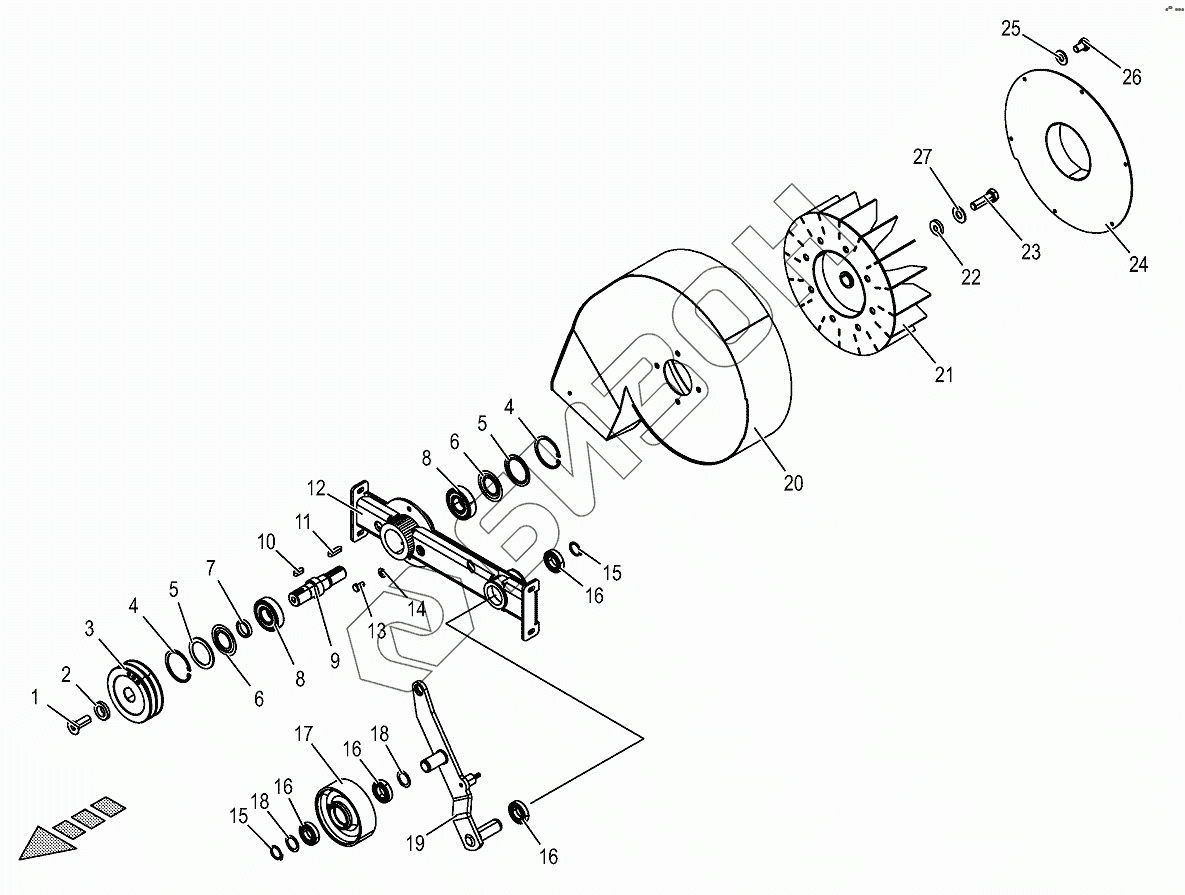

Графический каталог запасных частей к технике: KRONE BIG-M-420. Suction fan
/117.gif)
1
2
3
4
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
15
16
16
16
16
17
18
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009040640 | Countersunkscrew |
Загрузка ...
|
|
| 2 | 200151170 | Washer |
Загрузка ...
|
|
| 3 | 200139170 | Pulley |
Загрузка ...
|
|
| 4 | 009116730 | Circlip |
Загрузка ...
|
|
| 5 | 009370140 | Nilos-Spacer ring |
Загрузка ...
|
|
| 6 | 009370150 | Nilos-ring |
Загрузка ...
|
|
| 7 | 200139190 | Spacer ring |
Загрузка ...
|
|
| 8 | 009305670 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 200163760 | Shaft extractor fan short |
Загрузка ...
|
|
| 10 | 009151060 | Fit-in key |
Загрузка ...
|
|
| 11 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 12 | 200129420 | Fan retainer |
Загрузка ...
|
|
| 13 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009115360 | Circlip |
Загрузка ...
|
|
| 16 | 009305060 | Grooved ball bearing |
Загрузка ...
|
|
| 17 | 002299422 | Jockey pulley |
Загрузка ...
|
|
| 18 | 009108641 | Shim ring |
Загрузка ...
|
|
| 19 | 200167830 | Tensioner |
Загрузка ...
|
|
| 20 | 200127910 | Fan housing |
Загрузка ...
|
|
| 21 | 200205370 | Rotor |
Загрузка ...
|
|
| 22 | 002149970 | End plate |
Загрузка ...
|
|
| 23 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 24 | 200145080 | Housing cover |
Загрузка ...
|
|
| 25 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009002531 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099101 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
