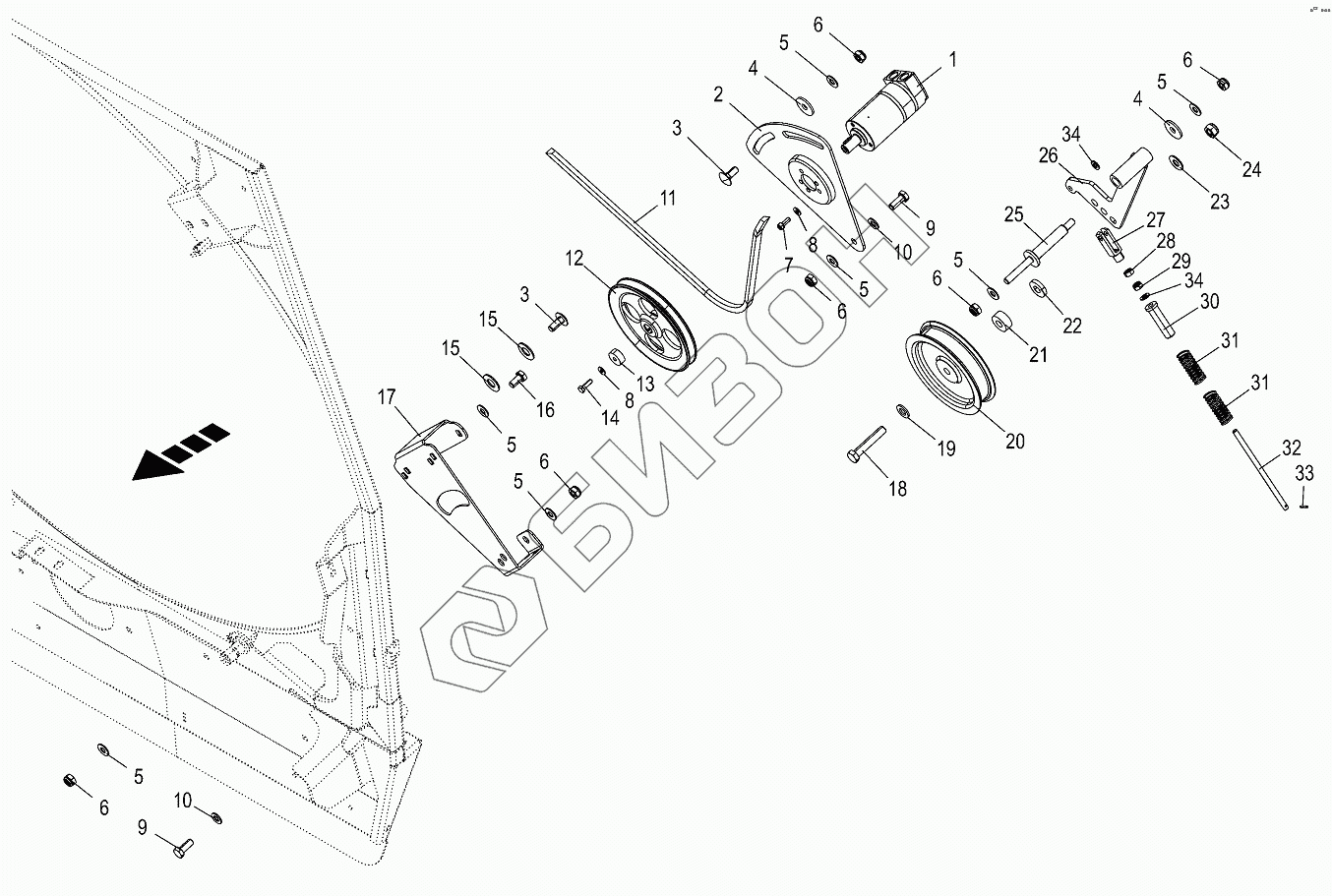

Графический каталог запасных частей к технике: KRONE BIG-M-420. Sieve drum drive
/116.gif)
1
2
3
3
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
7
8
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009150270 | 009150270 | Fit-in key |
Загрузка ...
|
|
| 1 | 009211950 | Hydraulic motor |
Загрузка ...
|
|
| 2 | 200201670 | Adjusting plate |
Загрузка ...
|
|
| 3 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 4 | 009103530 | Washer |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087580 | Locknut |
Загрузка ...
|
|
| 7 | 009030431 | Allen screw |
Загрузка ...
|
|
| 8 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009104140 | Washer |
Загрузка ...
|
|
| 11 | 200166250 | V-belt batt voltage |
Загрузка ...
|
|
| 12 | 002213780 | V-belt pulley |
Загрузка ...
|
|
| 13 | 002213991 | End plate |
Загрузка ...
|
|
| 14 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009107040 | Washer |
Загрузка ...
|
|
| 16 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 17 | 200201792 | Engine holder |
Загрузка ...
|
|
| 18 | 009014530 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009105061 | Washer |
Загрузка ...
|
|
| 20 | 009223000 | Jockey pulley |
Загрузка ...
|
|
| 21 | 002780100 | Bushing |
Загрузка ...
|
|
| 22 | 009103200 | Washer |
Загрузка ...
|
|
| 23 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009087010 | Locknut |
Загрузка ...
|
|
| 25 | 200128790 | Tensioner support |
Загрузка ...
|
|
| 26 | 200153330 | Tension arm |
Загрузка ...
|
|
| 27 | 009271050 | Clevis 1 clip ass. |
Загрузка ...
|
|
| 28 | 009082100 | Hex nut |
Загрузка ...
|
|
| 29 | 009087060 | Locknut |
Загрузка ...
|
|
| 30 | 200163020 | Bushing spring holder |
Загрузка ...
|
|
| 31 | 003372563 | Pressure spring |
Загрузка ...
|
|
| 32 | 200129060 | Threaded rod |
Загрузка ...
|
|
| 33 | 009125392 | Roll pin |
Загрузка ...
|
|
| 34 | 009104130 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
