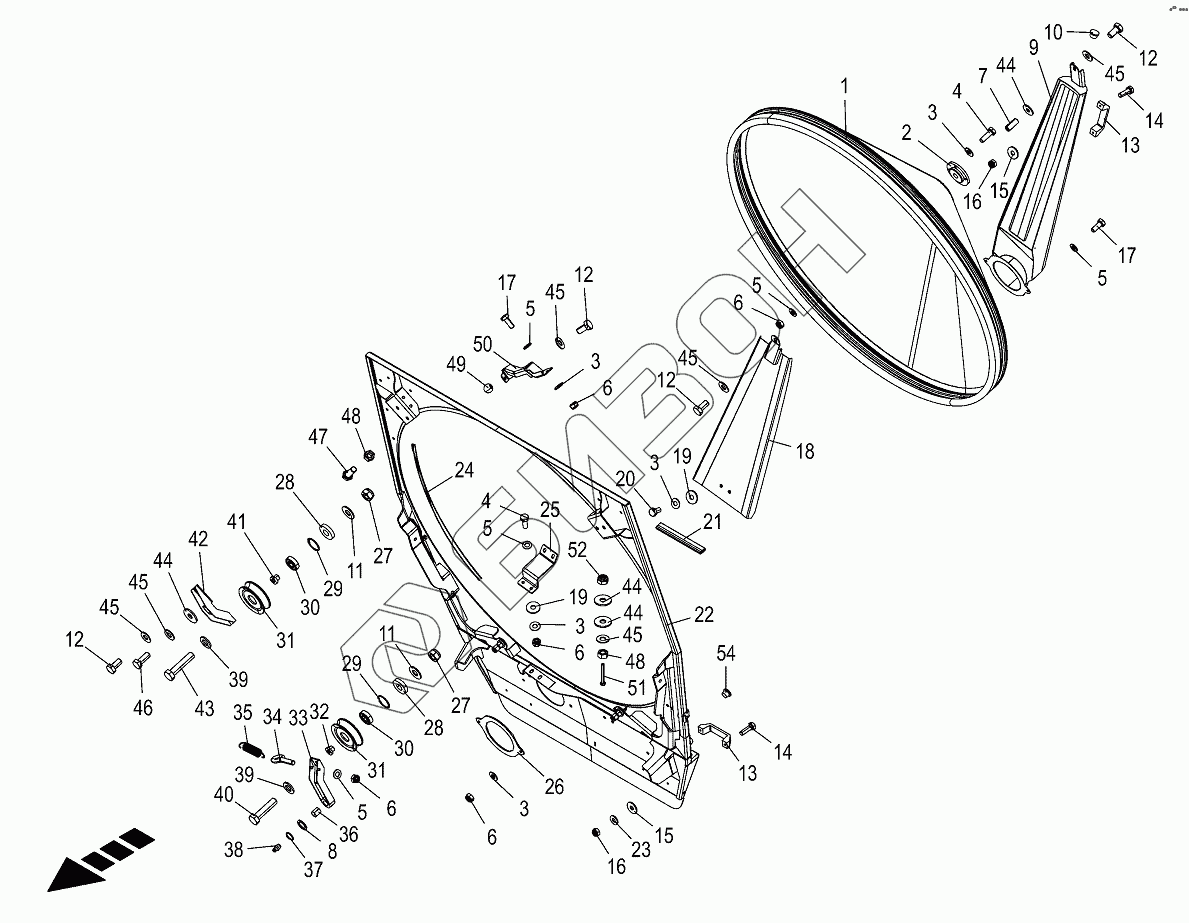

Графический каталог запасных частей к технике: KRONE BIG-M-420. Sieve drum
/115.gif)
1
1
2
3
3
3
3
3
4
4
5
5
5
5
5
6
6
6
6
6
7
8
9
10
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
19
19
20
22
23
24
25
26
27
27
28
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
44
44
44
45
45
45
45
45
45
46
47
48
48
49
50
51
52
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200184760 | Sieve drum-optional |
Загрузка ...
|
|
| 1 | 200165420 | Sieve drum |
Загрузка ...
|
|
| 2 | 009340260 | Flange bearing |
Загрузка ...
|
|
| 3 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009104130 | Washer |
Загрузка ...
|
|
| 6 | 009087060 | Locknut |
Загрузка ...
|
|
| 7 | 200218990 | Shaft |
Загрузка ...
|
|
| 8 | 009107181 | Supporting disc |
Загрузка ...
|
|
| 9 | 200166170 | Exhaust |
Загрузка ...
|
|
| 10 | 009250440 | Sealing plug |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009249150 | Hand grip |
Загрузка ...
|
|
| 14 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009103511 | Washer |
Загрузка ...
|
|
| 16 | 009087041 | Locknut |
Загрузка ...
|
|
| 17 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 18 | 200166010 | Pendulum |
Загрузка ...
|
|
| 19 | 009106030 | Washer |
Загрузка ...
|
|
| 20 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 22 | 200166622 | Frame sieve drum welded |
Загрузка ...
|
|
| 23 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 24 | 270013600 | Brush-Id.-no.= 1m |
Загрузка ...
|
|
| 25 | 200166050 | Support pendulum plate bottom |
Загрузка ...
|
|
| 26 | 200172940 | Sealing sheet |
Загрузка ...
|
|
| 27 | 009087010 | Locknut |
Загрузка ...
|
|
| 28 | 009103200 | Washer |
Загрузка ...
|
|
| 29 | 009116510 | Circlip |
Загрузка ...
|
|
| 30 | 009302610 | Grooved ball bearing |
Загрузка ...
|
|
| 31 | 200201710 | Jockey pulley |
Загрузка ...
|
|
| 32 | 200201740 | Spacer bushing-short |
Загрузка ...
|
|
| 33 | 200206580 | Jockey pulley support |
Загрузка ...
|
|
| 34 | 002804002 | Eyebolt |
Загрузка ...
|
|
| 35 | 009404530 | Tension spring |
Загрузка ...
|
|
| 36 | 009349210 | Bearing bush |
Загрузка ...
|
|
| 37 | 009115221 | Circlip |
Загрузка ...
|
|
| 38 | 009191050 | Grease niple |
Загрузка ...
|
|
| 39 | 009105061 | Washer |
Загрузка ...
|
|
| 40 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 41 | 200201750 | Spacer bushing-long |
Загрузка ...
|
|
| 42 | 200201611 | Roll holder |
Загрузка ...
|
|
| 43 | 009014540 | Hex head bolt |
Загрузка ...
|
|
| 44 | 900001210 | Washer |
Загрузка ...
|
|
| 45 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 46 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 47 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 48 | 009082120 | Hex nut |
Загрузка ...
|
|
| 49 | 900019120 | Ball knob |
Загрузка ...
|
|
| 50 | 200169540 | Tappet |
Загрузка ...
|
|
| 51 | 009014380 | Hex head bolt |
Загрузка ...
|
|
| 52 | 009087580 | Locknut |
Загрузка ...
|
|
| 54 | 270117430 | Sealing plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
