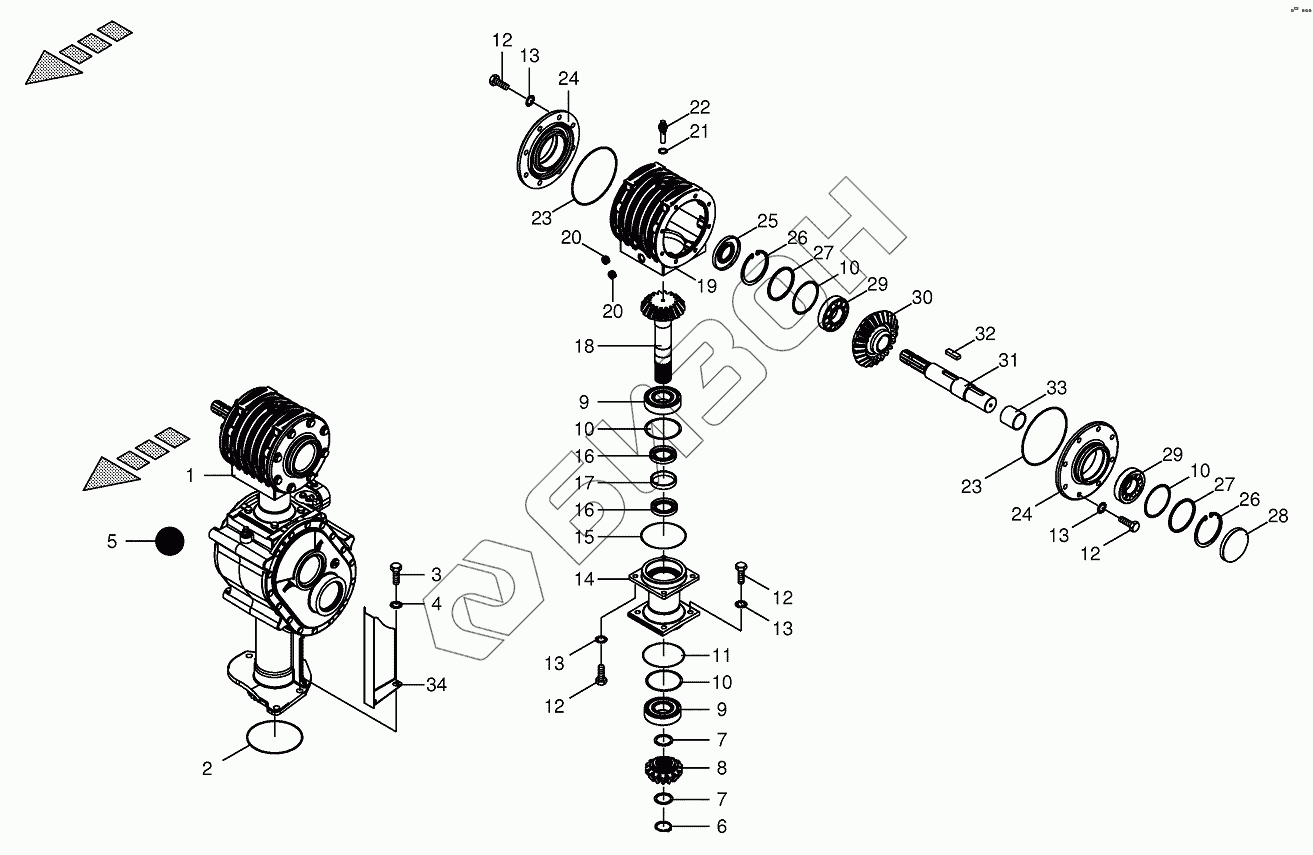

Графический каталог запасных частей к технике: KRONE BIG-M-420. Transmission part I-front
/9.gif)
1
2
3
4
5
6
7
7
7
7
7
7
8
9
9
10
10
10
10
10
10
11
12
12
12
12
13
13
13
13
14
15
16
16
17
18
19
20
20
21
22
23
23
24
24
25
26
26
27
27
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200144352 | Shifting gear front assedmbled |
Загрузка ...
|
|
| 2 | 009375680 | O-ring |
Загрузка ...
|
|
| 3 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 6 | 009115491 | Circlip |
Загрузка ...
|
|
| 7 | 009108930 | Shim ring |
Загрузка ...
|
|
| 7 | 009108940 | Shim ring |
Загрузка ...
|
|
| 7 | 009108980 | Shim ring |
Загрузка ...
|
|
| 7 | 009108990 | Shim ring |
Загрузка ...
|
|
| 7 | 009108770 | Shim ring |
Загрузка ...
|
|
| 8 | 200314421 | Bevel gear |
Загрузка ...
|
|
| 9 | 009305690 | Grooved ball bearing |
Загрузка ...
|
|
| 10 | 009111650 | Shim ring |
Загрузка ...
|
|
| 10 | 009111660 | Shim ring |
Загрузка ...
|
|
| 10 | 009111680 | Shim ring |
Загрузка ...
|
|
| 11 | 009375860 | O-ring |
Загрузка ...
|
|
| 12 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 14 | 200144240 | Intermediate housing |
Загрузка ...
|
|
| 15 | 009375880 | O-ring |
Загрузка ...
|
|
| 16 | 009367280 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 17 | 200144300 | Spacer ring |
Загрузка ...
|
|
| 18 | 200152320 | Cone pinion shaft |
Загрузка ...
|
|
| 19 | 200145040 | Gearbox housing |
Загрузка ...
|
|
| 20 | 009060401 | Screw plug |
Загрузка ...
|
|
| 21 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 22 | 009198290 | Breather |
Загрузка ...
|
|
| 23 | 009376090 | O-ring |
Загрузка ...
|
|
| 24 | 200145420 | Gearbox cover |
Загрузка ...
|
|
| 25 | 009360350 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 26 | 009116100 | Circlip |
Загрузка ...
|
|
| 27 | 009107470 | Supporting disc |
Загрузка ...
|
|
| 28 | 009252081 | Sealing cap |
Загрузка ...
|
|
| 29 | 009321380 | Taper roller bearing |
Загрузка ...
|
|
| 30 | 200308180 | Bevel wheel |
Загрузка ...
|
|
| 31 | 200145410 | Input shaft |
Загрузка ...
|
|
| 32 | 009152050 | Fit-in key |
Загрузка ...
|
|
| 33 | 200308710 | Spacer bushing |
Загрузка ...
|
|
| 34 | 200150880 | Screeninig sheet |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
