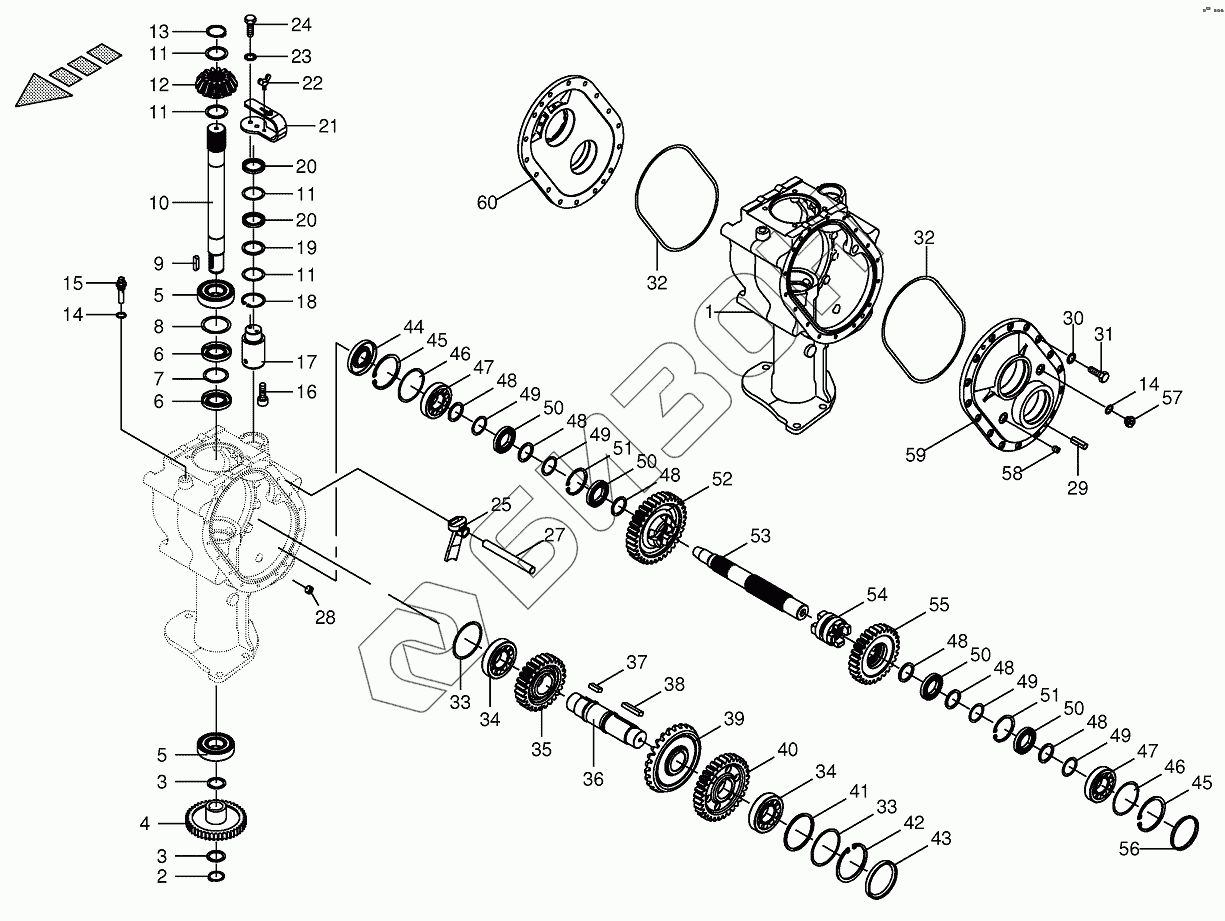

Графический каталог запасных частей к технике: KRONE BIG-M-420. Transmission part II-front
/10.gif)
1
2
3
3
3
3
3
3
4
5
5
6
6
7
8
8
8
8
9
10
11
11
11
11
11
11
11
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
27
28
29
30
31
32
32
33
33
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
46
46
46
46
47
47
48
48
48
48
48
48
49
49
49
49
49
50
50
50
50
51
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200381801 | Shifting gear housing large right |
Загрузка ...
|
|
| 2 | 009115410 | Circlip |
Загрузка ...
|
|
| 3 | 009111320 | Shim ring |
Загрузка ...
|
|
| 3 | 009111300 | Shim ring |
Загрузка ...
|
|
| 3 | 009111361 | Shim ring |
Загрузка ...
|
|
| 3 | 009111340 | Shim ring |
Загрузка ...
|
|
| 3 | 009111330 | Shim ring |
Загрузка ...
|
|
| 4 | 200152300 | Spur gear |
Загрузка ...
|
|
| 5 | 009305680 | Grooved ball bearing |
Загрузка ...
|
|
| 6 | 009363590 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 009111640 | Shim ring |
Загрузка ...
|
|
| 8 | 009109700 | Shim ring |
Загрузка ...
|
|
| 8 | 009109720 | Shim ring |
Загрузка ...
|
|
| 8 | 009109730 | Shim ring |
Загрузка ...
|
|
| 8 | 009109740 | Shim ring |
Загрузка ...
|
|
| 9 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 10 | 200315521 | Drive shaft |
Загрузка ...
|
|
| 11 | 009108770 | Shim ring |
Загрузка ...
|
|
| 11 | 009108990 | Shim ring |
Загрузка ...
|
|
| 11 | 009108940 | Shim ring |
Загрузка ...
|
|
| 11 | 009108930 | Shim ring |
Загрузка ...
|
|
| 11 | 009108980 | Shim ring |
Загрузка ...
|
|
| 12 | 200314421 | Bevel gear |
Загрузка ...
|
|
| 13 | 009115491 | Circlip |
Загрузка ...
|
|
| 14 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 15 | 009198290 | Breather |
Загрузка ...
|
|
| 16 | 009030731 | Allen screw |
Загрузка ...
|
|
| 17 | 200314400 | Excentric |
Загрузка ...
|
|
| 18 | 009116530 | Circlip |
Загрузка ...
|
|
| 19 | 009107321 | Supporting disc |
Загрузка ...
|
|
| 20 | 900012660 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 21 | 002561133 | Actuating lever |
Загрузка ...
|
|
| 22 | 009061320 | Winged screw |
Загрузка ...
|
|
| 23 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 25 | 200145650 | Shift finger |
Загрузка ...
|
|
| 27 | 200314390 | Operation pole |
Загрузка ...
|
|
| 28 | 009060401 | Screw plug |
Загрузка ...
|
|
| 29 | 009157130 | Cyl. pin |
Загрузка ...
|
|
| 30 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 32 | 900026230 | O-ring seal |
Загрузка ...
|
|
| 33 | 009111650 | Shim ring |
Загрузка ...
|
|
| 33 | 009111660 | Shim ring |
Загрузка ...
|
|
| 33 | 009111680 | Shim ring |
Загрузка ...
|
|
| 34 | 009321380 | Taper roller bearing |
Загрузка ...
|
|
| 35 | 200308241 | Spur wheel |
Загрузка ...
|
|
| 36 | 200314350 | Shaft |
Загрузка ...
|
|
| 37 | 009150350 | Fit-in key |
Загрузка ...
|
|
| 38 | 009152120 | Fit-in key |
Загрузка ...
|
|
| 39 | 200308220 | Bevel wheel |
Загрузка ...
|
|
| 40 | 200308280 | Spur gear |
Загрузка ...
|
|
| 41 | 009107470 | Supporting disc |
Загрузка ...
|
|
| 42 | 009116100 | Circlip |
Загрузка ...
|
|
| 43 | 009252081 | Sealing cap |
Загрузка ...
|
|
| 44 | 900020130 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 45 | 009116800 | Circlip |
Загрузка ...
|
|
| 46 | 009109430 | Shim ring |
Загрузка ...
|
|
| 46 | 009109450 | Shim ring |
Загрузка ...
|
|
| 46 | 009109470 | Shim ring |
Загрузка ...
|
|
| 46 | 009109440 | Shim ring |
Загрузка ...
|
|
| 46 | 009109460 | Shim ring |
Загрузка ...
|
|
| 47 | 009321370 | Taper roller bearing |
Загрузка ...
|
|
| 48 | 009107300 | Supporting disc |
Загрузка ...
|
|
| 49 | 009108900 | Shim ring |
Загрузка ...
|
|
| 49 | 009108910 | Shim ring |
Загрузка ...
|
|
| 50 | 009303691 | Grooved ball bearing |
Загрузка ...
|
|
| 51 | 009116640 | Circlip |
Загрузка ...
|
|
| 52 | 200308270 | Spur gear |
Загрузка ...
|
|
| 53 | 200314360 | Conditioner drive shaft |
Загрузка ...
|
|
| 54 | 200314380 | Control dog |
Загрузка ...
|
|
| 55 | 200308290 | Spur gear |
Загрузка ...
|
|
| 56 | 009252002 | Sealing cap |
Загрузка ...
|
|
| 57 | 009198230 | Oil sight glass |
Загрузка ...
|
|
| 58 | 009060101 | Screw plug |
Загрузка ...
|
|
| 59 | 200381920 | Gear cover drive |
Загрузка ...
|
|
| 60 | 200381930 | Gear cover drive |
Загрузка ...
|
