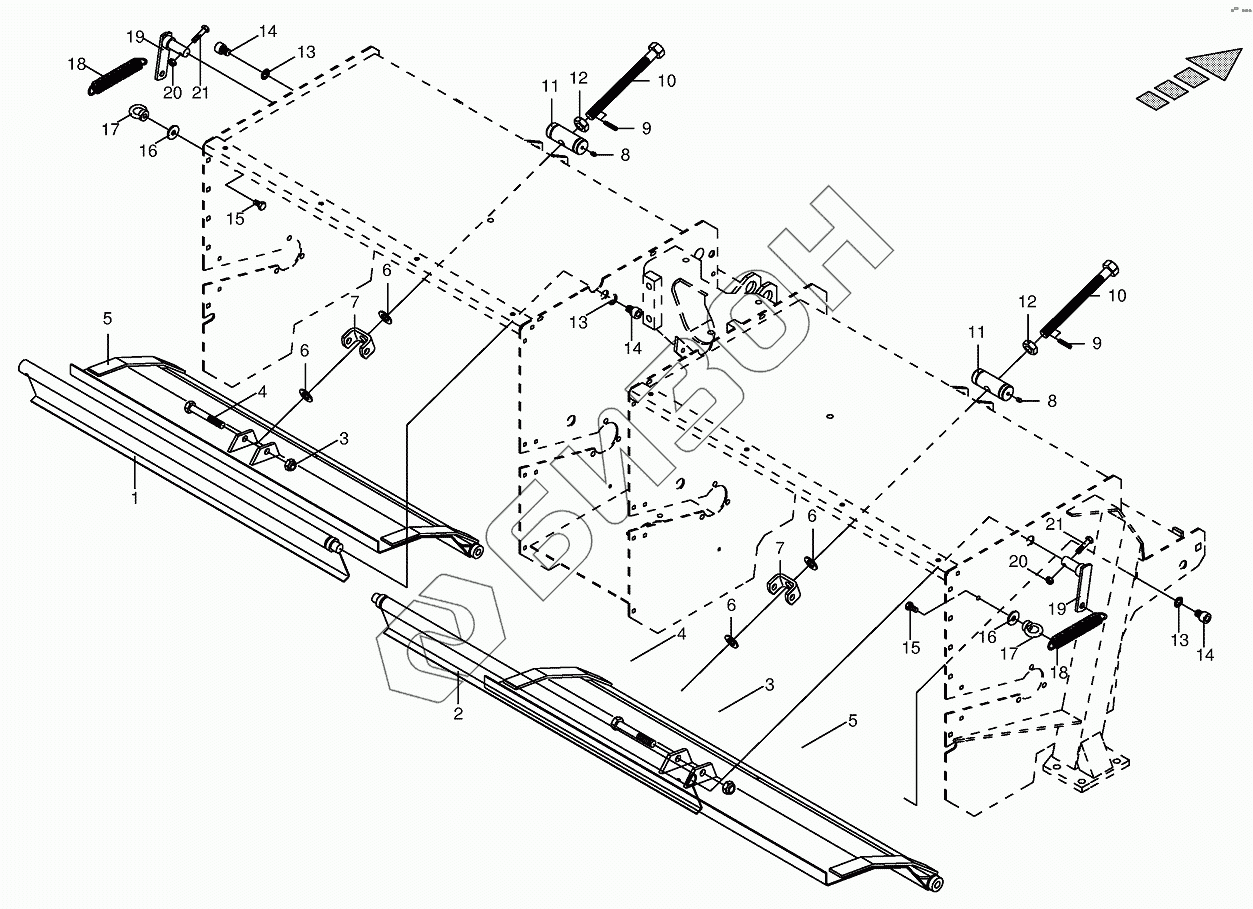

Графический каталог запасных частей к технике: KRONE BIG-M-I. Conditioner comb with accessories
1
2
3
3
4
4
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
14
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002293850 | Cover plate-left |
Загрузка ...
|
|
| 2 | 002293860 | Cover plate-right |
Загрузка ...
|
|
| 3 | 009087161 | Locknut |
Загрузка ...
|
|
| 4 | 009011421 | Hex head bolt |
Загрузка ...
|
|
| 5 | 002293800 | Conditioning comb |
Загрузка ...
|
|
| 6 | 009105122 | Washer |
Загрузка ...
|
|
| 7 | 002505740 | U-bow |
Загрузка ...
|
|
| 8 | 009191050 | Grease niple |
Загрузка ...
|
|
| 9 | 009126701 | Roll pin |
Загрузка ...
|
|
| 10 | 002293880 | Crank |
Загрузка ...
|
|
| 11 | 002503730 | Coupling female |
Загрузка ...
|
|
| 12 | 009082250 | Hex nut |
Загрузка ...
|
|
| 13 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009032050 | Allen screw |
Загрузка ...
|
|
| 15 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009103530 | Washer |
Загрузка ...
|
|
| 17 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 18 | 003419140 | Tension spring |
Загрузка ...
|
|
| 19 | 002505991 | Spring arm |
Загрузка ...
|
|
| 20 | 009087060 | Locknut |
Загрузка ...
|
|
| 21 | 009014220 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
