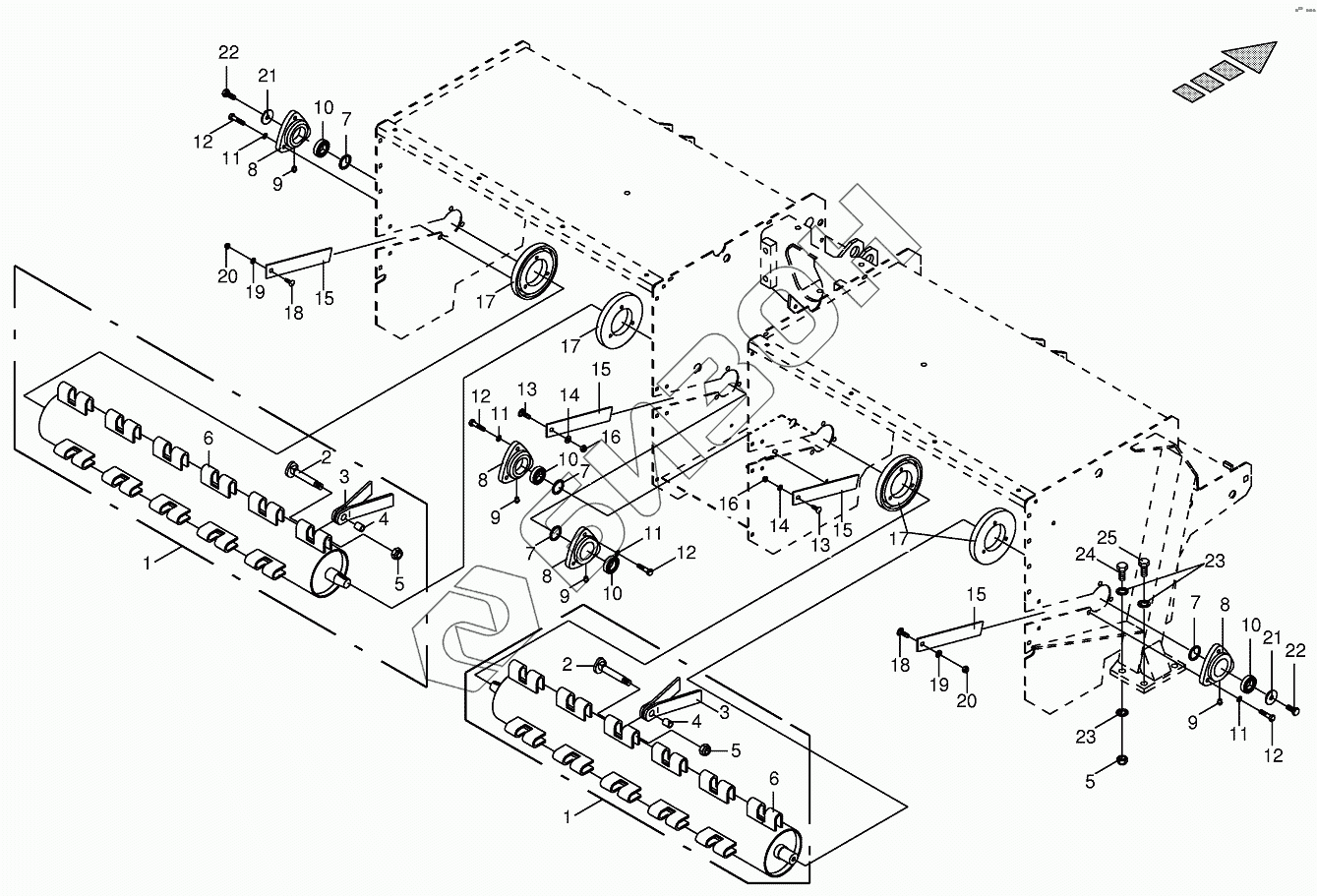

Графический каталог запасных частей к технике: KRONE BIG-M-I. Finger rotor, assembled
1
1
2
2
3
3
4
4
5
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
14
15
15
15
15
16
16
17
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002299200 | Tine rotor shaft |
Загрузка ...
|
|
| 2 | 002505000 | Tine axle |
Загрузка ...
|
|
| 3 | 002505503 | Tine |
Загрузка ...
|
|
| 4 | 009357130 | Clamp bush |
Загрузка ...
|
|
| 5 | 009087161 | Locknut |
Загрузка ...
|
|
| 6 | 002502590 | Tine bar |
Загрузка ...
|
|
| 7 | 009111361 | Shim ring |
Загрузка ...
|
|
| 8 | 009341300 | Flange bearing |
Загрузка ...
|
|
| 9 | 009191050 | Grease niple |
Загрузка ...
|
|
| 10 | 009346170 | Grooved ball bearing |
Загрузка ...
|
|
| 11 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009010612 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009047300 | Coach bolt |
Загрузка ...
|
|
| 14 | 009104130 | Washer |
Загрузка ...
|
|
| 15 | 002293770 | Plate |
Загрузка ...
|
|
| 16 | 009087060 | Locknut |
Загрузка ...
|
|
| 17 | 002299271 | Stripper |
Загрузка ...
|
|
| 18 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 19 | 009104140 | Washer |
Загрузка ...
|
|
| 20 | 009087580 | Locknut |
Загрузка ...
|
|
| 21 | 009106431 | Washer |
Загрузка ...
|
|
| 22 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009006740 | Hex head bolt |
Загрузка ...
|
