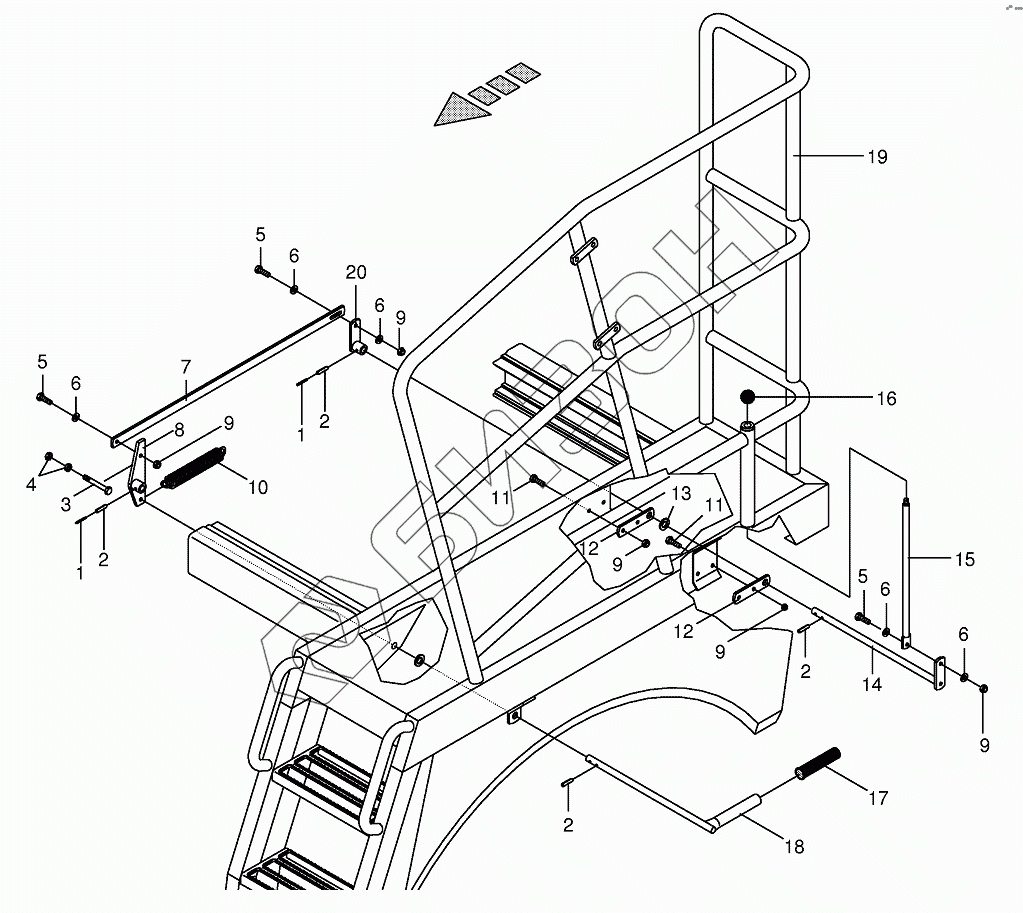

Графический каталог запасных частей к технике: KRONE BIG-M-I. Leader installed
1
1
2
2
2
2
3
4
5
5
5
6
6
6
6
6
7
8
9
9
9
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009125620 | Roll pin |
Загрузка ...
|
|
| 2 | 009126390 | Roll pin |
Загрузка ...
|
|
| 3 | 009014570 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009082150 | Hex nut |
Загрузка ...
|
|
| 5 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009104130 | Washer |
Загрузка ...
|
|
| 7 | 002295800 | Drawbar |
Загрузка ...
|
|
| 8 | 002295780 | Locking lever |
Загрузка ...
|
|
| 9 | 009087060 | Locknut |
Загрузка ...
|
|
| 10 | 001542020 | Tension spring |
Загрузка ...
|
|
| 11 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 12 | 002295890 | Strap |
Загрузка ...
|
|
| 13 | 009103031 | Washer |
Загрузка ...
|
|
| 14 | 002295810 | Shaft-back |
Загрузка ...
|
|
| 15 | 002295860 | Foot lever |
Загрузка ...
|
|
| 16 | 009195090 | Ball knob |
Загрузка ...
|
|
| 17 | 009250110 | Hand grip |
Загрузка ...
|
|
| 18 | 002295750 | Shaft-front |
Загрузка ...
|
|
| 19 | 002294800 | Ladder |
Загрузка ...
|
|
| 20 | 002295840 | Bell crank |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
