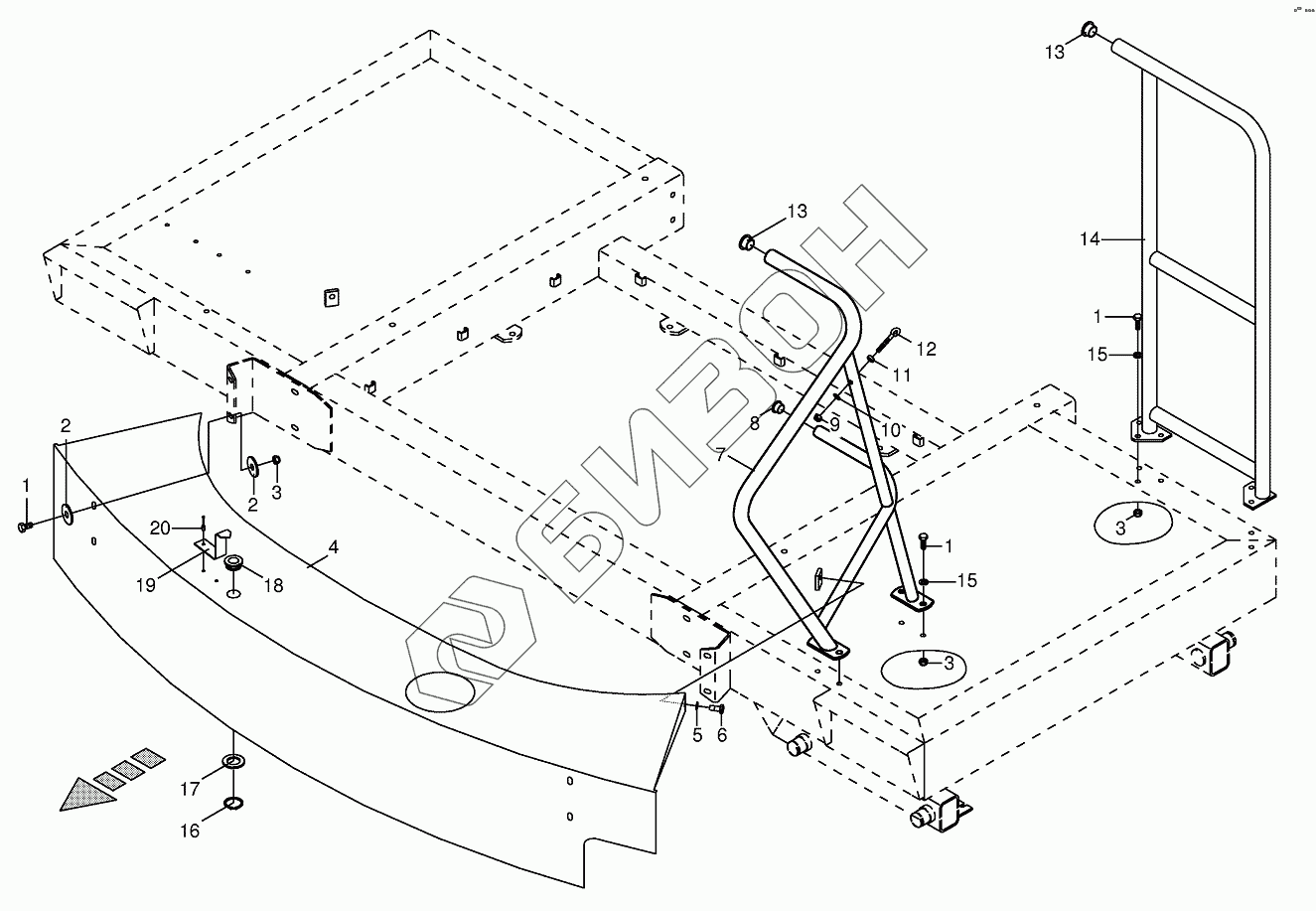

Графический каталог запасных частей к технике: KRONE BIG-M-I. Railing installed
1
1
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009106431 | Washer |
Загрузка ...
|
|
| 3 | 009087580 | Locknut |
Загрузка ...
|
|
| 4 | 002294990 | Front guard |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 7 | 002294980 | Handrail-front |
Загрузка ...
|
|
| 8 | 009250150 | Sealing plug |
Загрузка ...
|
|
| 9 | 009087060 | Locknut |
Загрузка ...
|
|
| 10 | 009104130 | Washer |
Загрузка ...
|
|
| 11 | 002762020 | Spacer tube |
Загрузка ...
|
|
| 12 | 009183090 | Eye screw |
Загрузка ...
|
|
| 13 | 009250050 | Sealing plug |
Загрузка ...
|
|
| 14 | 002294970 | Handrail |
Загрузка ...
|
|
| 15 | 009104140 | Washer |
Загрузка ...
|
|
| 16 | 009115350 | Circlip |
Загрузка ...
|
|
| 17 | 009105152 | Washer |
Загрузка ...
|
|
| 18 | 002817540 | Rope guide |
Загрузка ...
|
|
| 19 | 002308580 | Pointer |
Загрузка ...
|
|
| 20 | 009147020 | Blind rivet |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
