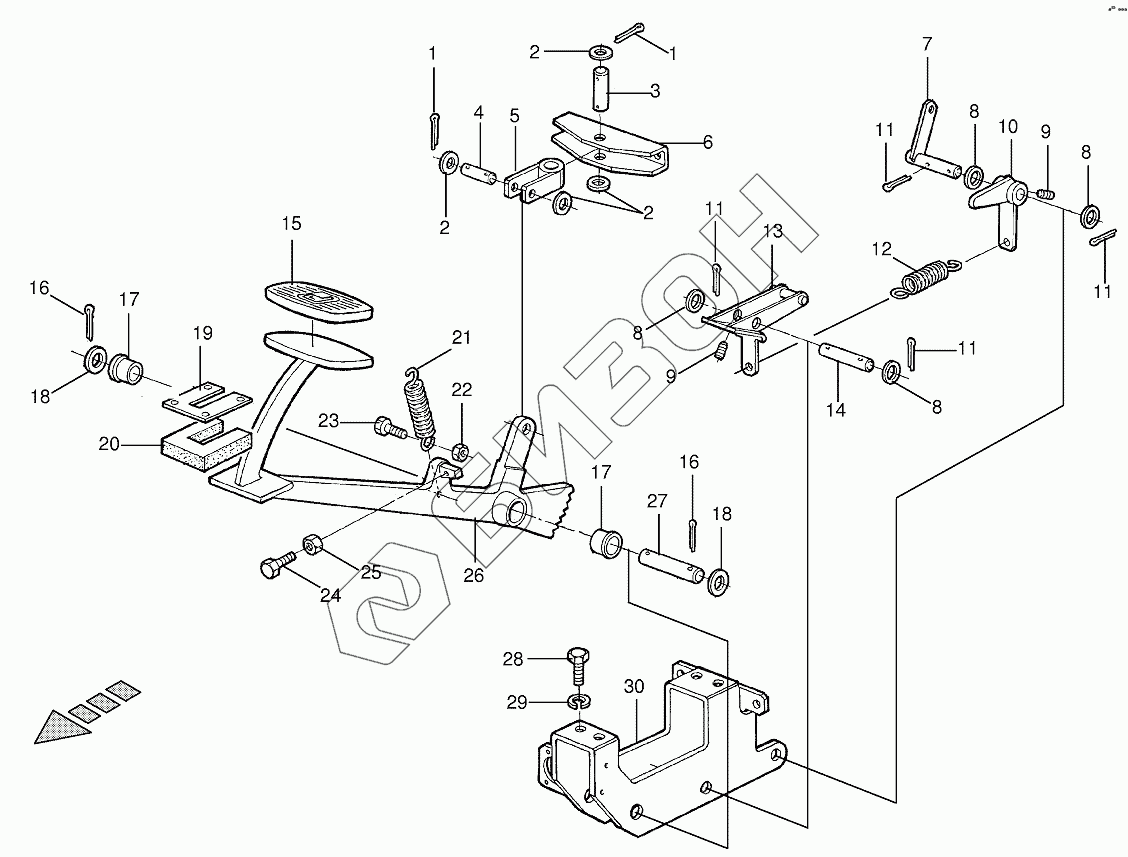

Графический каталог запасных частей к технике: KRONE BIG-M-I. Parking brake
1
1
2
2
2
3
4
5
6
7
8
8
8
8
9
9
10
11
11
11
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Cotterpin | Cotter pin |
Загрузка ...
|
|
| 2 | 009104140 | Washer |
Загрузка ...
|
|
| 3 | 002201980 | Pin |
Загрузка ...
|
|
| 4 | 002202000 | Pin |
Загрузка ...
|
|
| 5 | 002201990 | U-bow |
Загрузка ...
|
|
| 6 | 002201970 | U-section |
Загрузка ...
|
|
| 7 | 002201960 | Lever |
Загрузка ...
|
|
| 8 | 009103031 | Washer |
Загрузка ...
|
|
| 9 | 009057450 | Threaded pin |
Загрузка ...
|
|
| 10 | 002201950 | Tension spring lever |
Загрузка ...
|
|
| 11 | 009122871 | Cotter pin |
Загрузка ...
|
|
| 12 | 002201940 | Tension spring |
Загрузка ...
|
|
| 13 | 002201930 | Lever |
Загрузка ...
|
|
| 14 | 002202010 | Pin |
Загрузка ...
|
|
| 15 | 002201870 | Pedal guard |
Загрузка ...
|
|
| 16 | 009122871 | Cotter pin |
Загрузка ...
|
|
| 17 | 002201900 | Bushing |
Загрузка ...
|
|
| 18 | Washer | Washer |
Загрузка ...
|
|
| 19 | 002201880 | Holding piece |
Загрузка ...
|
|
| 20 | 002200850 | Plating |
Загрузка ...
|
|
| 21 | 002201920 | Tension spring |
Загрузка ...
|
|
| 22 | 009087060 | Locknut |
Загрузка ...
|
|
| 23 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009010280 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009082080 | Hex nut |
Загрузка ...
|
|
| 26 | 002201860 | Pedal |
Загрузка ...
|
|
| 27 | 002201910 | Pin |
Загрузка ...
|
|
| 28 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 30 | 002201850 | Bracket |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
