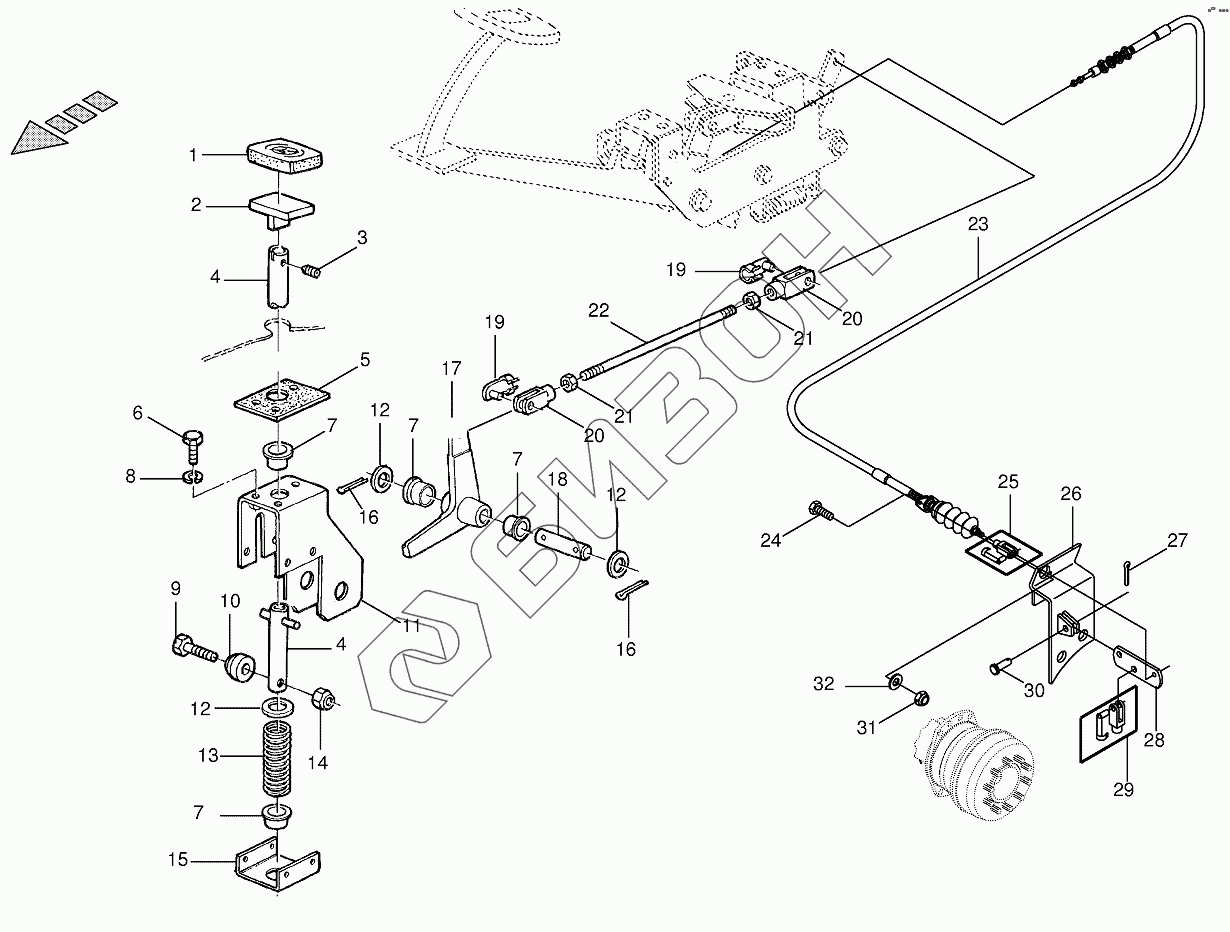

Графический каталог запасных частей к технике: KRONE BIG-M-I. Unlocking device - parking brake
1
2
3
4
4
5
6
7
7
7
7
8
9
10
11
12
12
12
13
14
15
16
16
17
19
19
21
21
23
23
24
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002202090 | Pressure spring |
Загрузка ...
|
|
| 2 | 002202050 | Pedal parking brake |
Загрузка ...
|
|
| 3 | Threadedpin | Threaded pin |
Загрузка ...
|
|
| 4 | 002202040 | Pin |
Загрузка ...
|
|
| 5 | 002202070 | Gasket |
Загрузка ...
|
|
| 6 | 009006060 | Hex head bolt |
Загрузка ...
|
|
| 7 | 002202030 | Bushing |
Загрузка ...
|
|
| 8 | Springwasher | Spring washer |
Загрузка ...
|
|
| 9 | 009002640 | Hex head bolt |
Загрузка ...
|
|
| 10 | 002202080 | Roller |
Загрузка ...
|
|
| 11 | 002202020 | Bracket |
Загрузка ...
|
|
| 12 | 009103031 | Washer |
Загрузка ...
|
|
| 13 | 002202090 | Pressure spring |
Загрузка ...
|
|
| 14 | 009087060 | Locknut |
Загрузка ...
|
|
| 15 | 002202100 | Guide |
Загрузка ...
|
|
| 16 | 009122871 | Cotter pin |
Загрузка ...
|
|
| 17 | 002202110 | Lever |
Загрузка ...
|
|
| 19 | 002202130 | Fastening bolt |
Загрузка ...
|
|
| 21 | 009082080 | Hex nut |
Загрузка ...
|
|
| 23 | 009400210 | Flexball-left |
Загрузка ...
|
|
| 23 | 009400220 | Flexball-right |
Загрузка ...
|
|
| 24 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009271050 | Clevis 1 clip ass. |
Загрузка ...
|
|
| 26 | 002296682 | Support-left |
Загрузка ...
|
|
| 26 | 002296672 | Support-right |
Загрузка ...
|
|
| 27 | 009120671 | Cotter pin |
Загрузка ...
|
|
| 28 | 002296690 | Brake lever |
Загрузка ...
|
|
| 29 | 009271101 | Clevis cpl. |
Загрузка ...
|
|
| 30 | 009160142 | Pin |
Загрузка ...
|
|
| 31 | 009087041 | Locknut |
Загрузка ...
|
|
| 32 | 009104111 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
