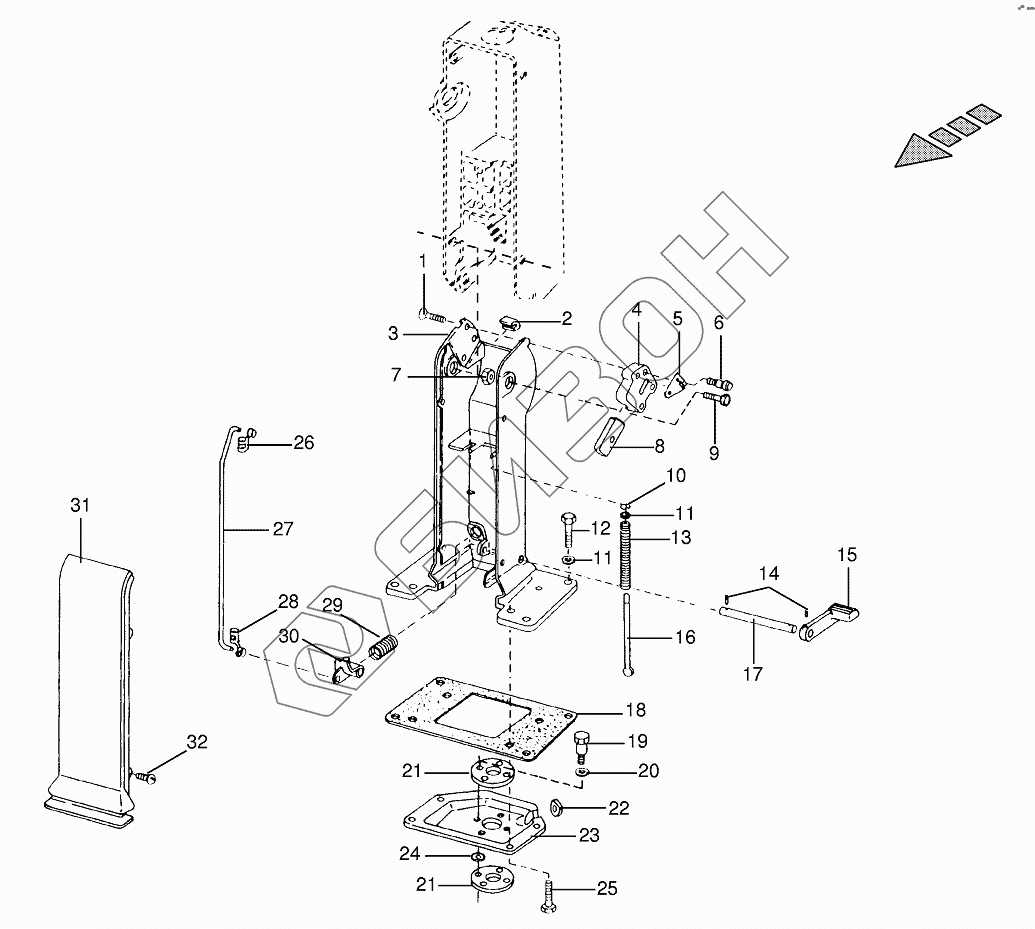

Графический каталог запасных частей к технике: KRONE BIG-M-I. Steering column - lower
1
2
4
5
7
8
9
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Screw | Screw |
Загрузка ...
|
|
| 2 | 002201660 | Insulating part |
Загрузка ...
|
|
| 4 | 002201670 | Housing |
Загрузка ...
|
|
| 5 | 002201680 | Fastening |
Загрузка ...
|
|
| 7 | Nexnut | Nex nut |
Загрузка ...
|
|
| 8 | 002201690 | Ratchet |
Загрузка ...
|
|
| 9 | Bolt | Hex head bolt |
Загрузка ...
|
|
| 11 | 009104130 | Washer |
Загрузка ...
|
|
| 12 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 13 | 002201730 | Spring |
Загрузка ...
|
|
| 14 | 009126112 | Roll pin |
Загрузка ...
|
|
| 15 | 002201710 | Pedal |
Загрузка ...
|
|
| 16 | 002201740 | Rod |
Загрузка ...
|
|
| 17 | 002201720 | Pedal spindle |
Загрузка ...
|
|
| 18 | 002201750 | Gasket |
Загрузка ...
|
|
| 19 | 002201760 | Pin |
Загрузка ...
|
|
| 20 | 009104140 | Washer |
Загрузка ...
|
|
| 21 | 002201770 | Insulating disc |
Загрузка ...
|
|
| 22 | 002201780 | Spout |
Загрузка ...
|
|
| 23 | 002201790 | Protection piece support |
Загрузка ...
|
|
| 24 | Washer | Washer |
Загрузка ...
|
|
| 25 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 26 | 002201840 | Clamp-middle top |
Загрузка ...
|
|
| 27 | 002201830 | Rod |
Загрузка ...
|
|
| 28 | 002201820 | Clamp-below |
Загрузка ...
|
|
| 29 | 002201810 | Spring |
Загрузка ...
|
|
| 30 | 002201800 | Lever |
Загрузка ...
|
|
| 31 | 002201700 | Cover |
Загрузка ...
|
|
| 32 | Screw | Screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
