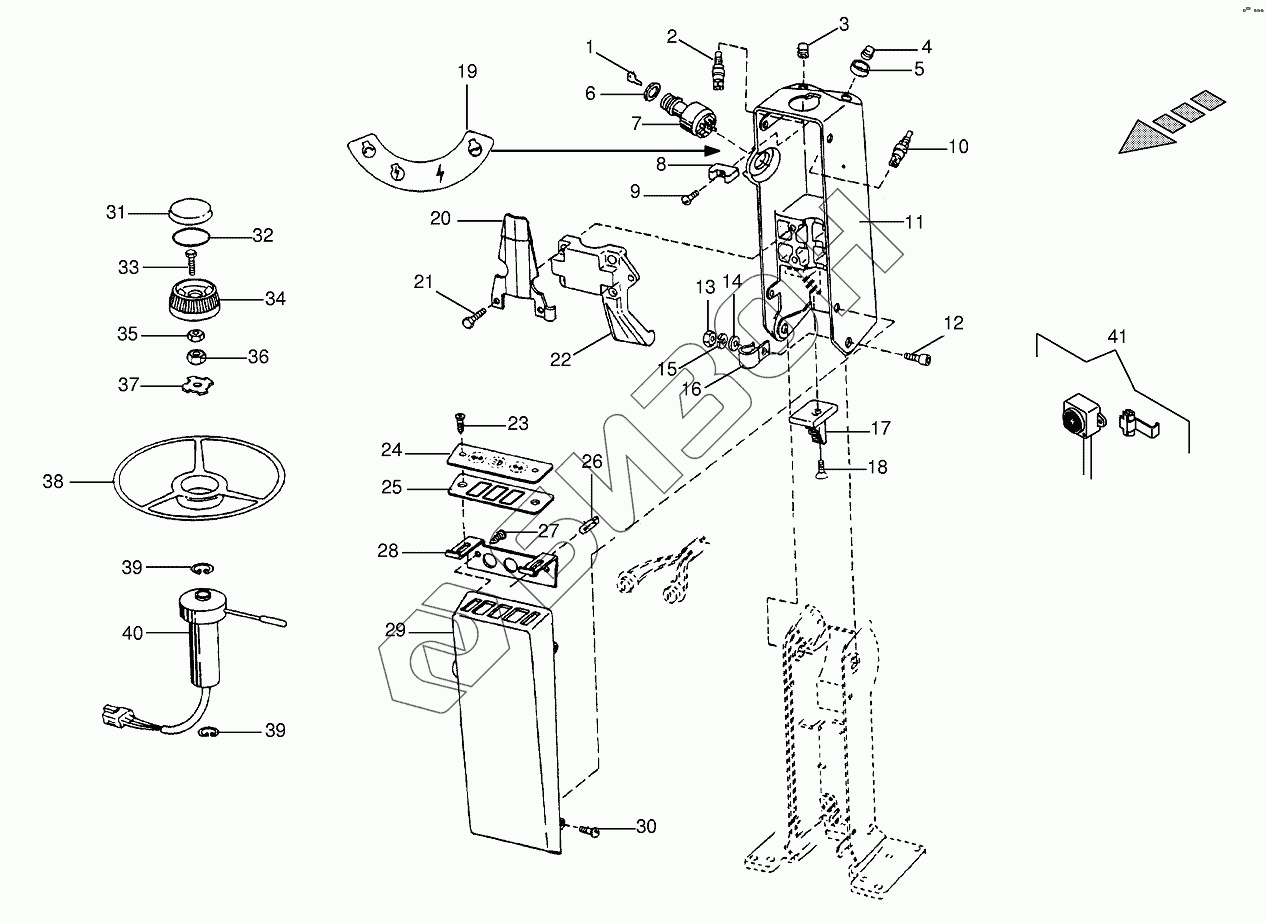

Графический каталог запасных частей к технике: KRONE BIG-M-I. Steering column - upper
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
20
21
22
23
24
25
27
28
29
30
31
32
33
35
36
38
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002201350 | Key |
Загрузка ...
|
|
| 2 | 002201500 | Switch |
Загрузка ...
|
|
| 3 | 002201520 | Cover |
Загрузка ...
|
|
| 4 | 002201520 | Cover |
Загрузка ...
|
|
| 5 | 002201540 | Guard ring |
Загрузка ...
|
|
| 6 | Washer | Washer |
Загрузка ...
|
|
| 7 | 002201490 | Ignition switch |
Загрузка ...
|
|
| 8 | 002201580 | Guide |
Загрузка ...
|
|
| 9 | 009068050 | Slotted pan head screw |
Загрузка ...
|
|
| 11 | 002201510 | Housing |
Загрузка ...
|
|
| 12 | 002201550 | Pin |
Загрузка ...
|
|
| 13 | 009082120 | Hex nut |
Загрузка ...
|
|
| 14 | 009104140 | Washer |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | Tubeclamp | Tube clamp |
Загрузка ...
|
|
| 17 | 002201560 | Adjusting member |
Загрузка ...
|
|
| 18 | Screw | Screw |
Загрузка ...
|
|
| 20 | 002201590 | Guard |
Загрузка ...
|
|
| 21 | 009002140 | Hex head bolt |
Загрузка ...
|
|
| 22 | 002201570 | Clamping piece |
Загрузка ...
|
|
| 23 | 009002140 | Hex head bolt |
Загрузка ...
|
|
| 24 | 002201600 | Labelling display |
Загрузка ...
|
|
| 25 | 002201620 | Cover |
Загрузка ...
|
|
| 27 | Screw | Screw |
Загрузка ...
|
|
| 28 | 002201630 | Angle support |
Загрузка ...
|
|
| 29 | 002201620 | Cover |
Загрузка ...
|
|
| 30 | Screw | Screw |
Загрузка ...
|
|
| 31 | 009385030 | Steering wheel covering flap |
Загрузка ...
|
|
| 32 | Gasket | Gasket |
Загрузка ...
|
|
| 33 | 009014211 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009082100 | Hex nut |
Загрузка ...
|
|
| 36 | 009082250 | Hex nut |
Загрузка ...
|
|
| 38 | 002201650 | Steering wheel |
Загрузка ...
|
|
| 40 | 002201640 | Blinker lever |
Загрузка ...
|
|
| 41 | 003023470 | Transducer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
