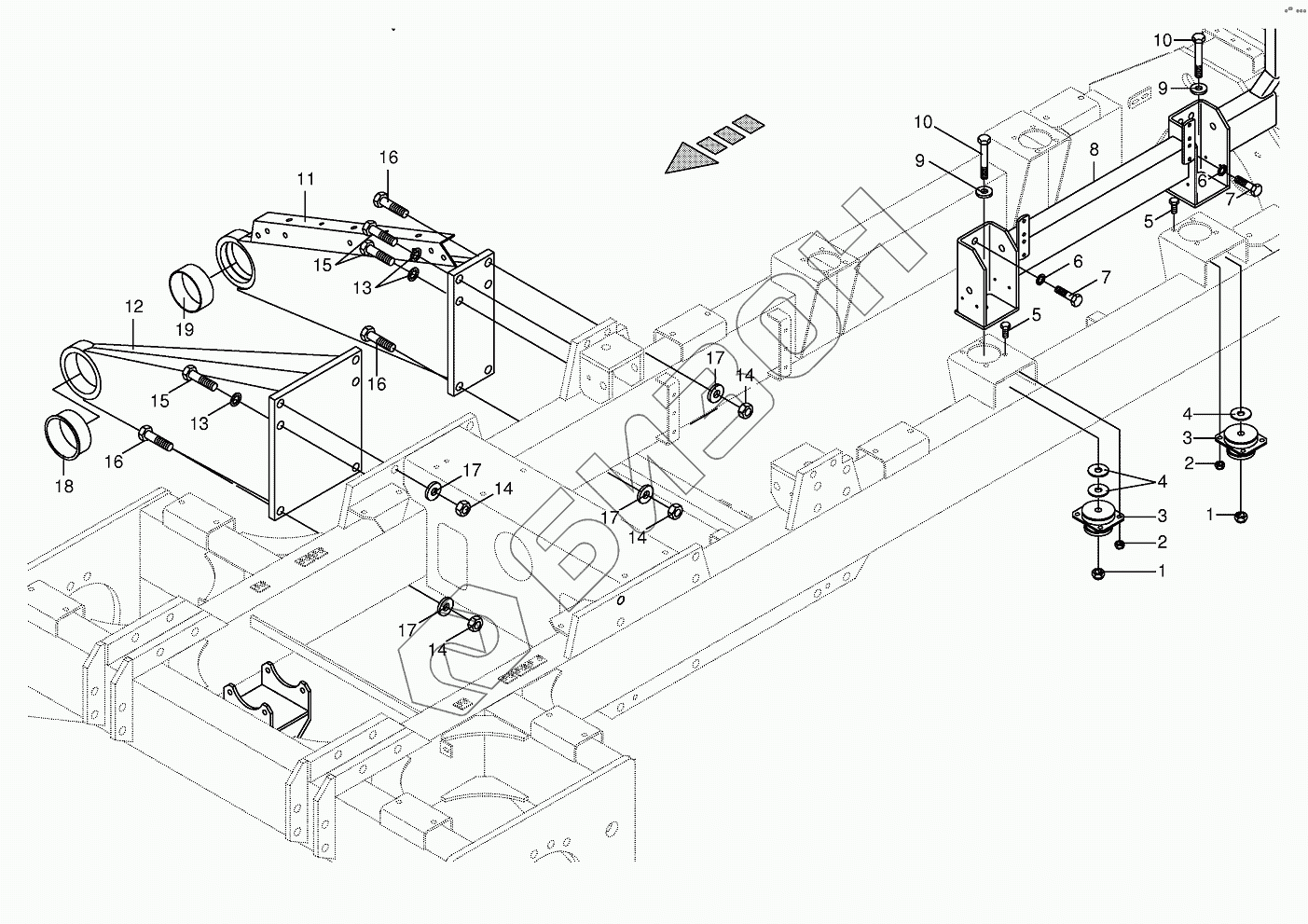

Графический каталог запасных частей к технике: KRONE BIG-M-I. Cantilever
/54.gif)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
14
14
15
15
16
16
16
17
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009087161 | Locknut |
Загрузка ...
|
|
| 2 | 009087580 | Locknut |
Загрузка ...
|
|
| 3 | 009386590 | Rubber-metal part |
Загрузка ...
|
|
| 4 | 009103270 | Washer |
Загрузка ...
|
|
| 5 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009002310 | Hex head bolt |
Загрузка ...
|
|
| 8 | 002295200 | Engine frame |
Загрузка ...
|
|
| 8 | 002295190 | Engine frame-right |
Загрузка ...
|
|
| 9 | 009103620 | Washer |
Загрузка ...
|
|
| 10 | 009011411 | Hex head bolt |
Загрузка ...
|
|
| 11 | 002292390 | Cantilever-back right |
Загрузка ...
|
|
| 11 | 002292380 | Cantilever-back left |
Загрузка ...
|
|
| 12 | 002292330 | Cantilever-front |
Загрузка ...
|
|
| 13 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009087210 | Locknut |
Загрузка ...
|
|
| 15 | 009006880 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009012040 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009105122 | Washer |
Загрузка ...
|
|
| 18 | 002299570 | Plastic bushing |
Загрузка ...
|
|
| 19 | 002299580 | Plastic bushing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
