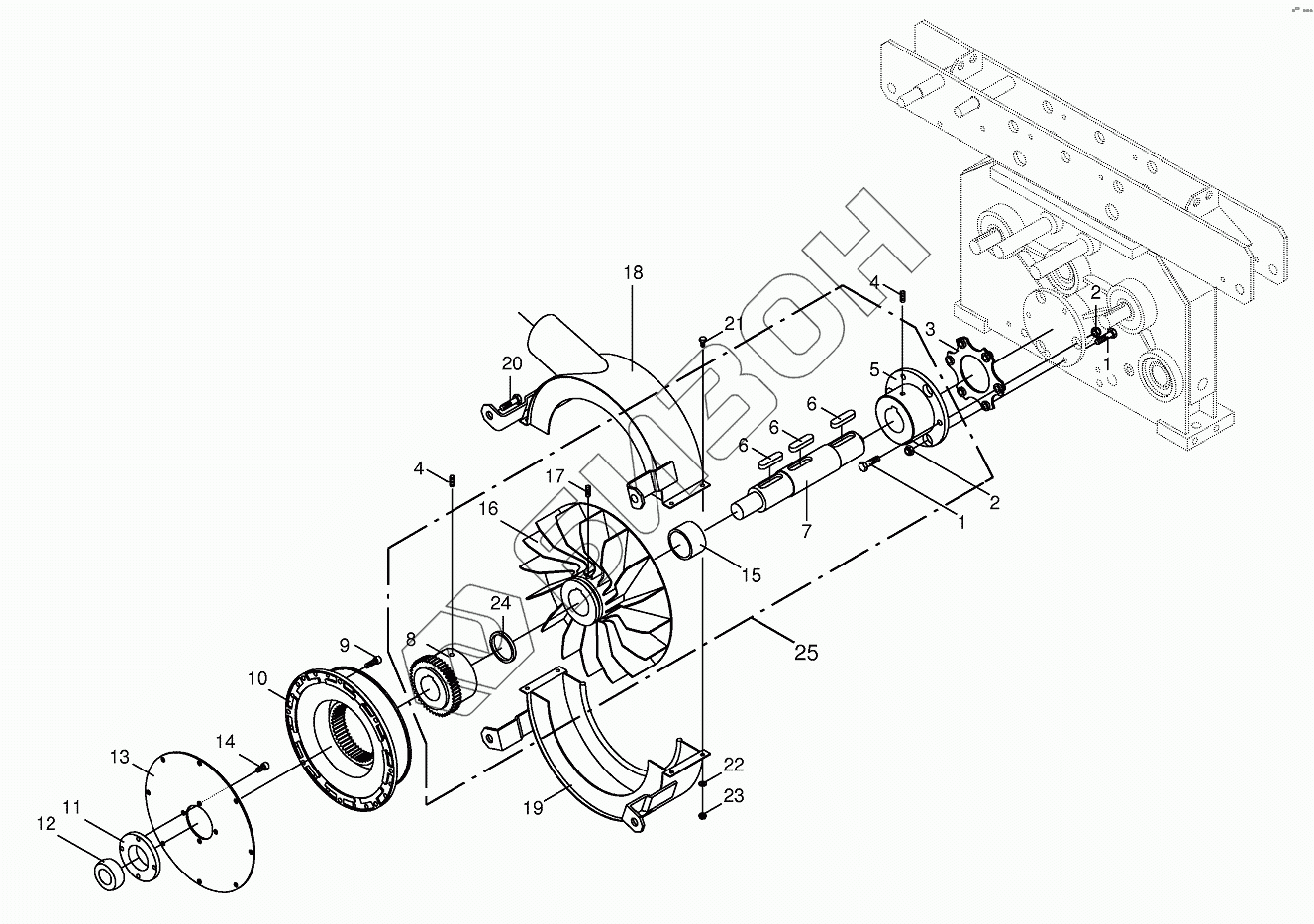

Графический каталог запасных частей к технике: KRONE BIG-M-I. Clutch with accessories
/55.gif)
1
1
2
2
3
4
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009002380 | Hex head fit bolt |
Загрузка ...
|
|
| 2 | 009087010 | Locknut |
Загрузка ...
|
|
| 3 | 009386540 | Seal package |
Загрузка ...
|
|
| 4 | 009055581 | Threaded pin |
Загрузка ...
|
|
| 5 | 009386550 | Flange hub |
Загрузка ...
|
|
| 6 | 009150040 | Fit-in key |
Загрузка ...
|
|
| 7 | 002291210 | Intermediate shaft |
Загрузка ...
|
|
| 8 | 009386560 | Hub |
Загрузка ...
|
|
| 9 | 009030020 | Allen screw |
Загрузка ...
|
|
| 10 | 009386570 | Bowex-Elastic |
Загрузка ...
|
|
| 11 | 002291220 | Bearing housing |
Загрузка ...
|
|
| 12 | 002291230 | Plasstic bearing |
Загрузка ...
|
|
| 13 | 002291240 | Washer |
Загрузка ...
|
|
| 14 | 009031051 | Allen screw |
Загрузка ...
|
|
| 15 | 002299190 | Spacer tube |
Загрузка ...
|
|
| 16 | 002293000 | Impeller |
Загрузка ...
|
|
| 17 | 009059331 | Threaded pin |
Загрузка ...
|
|
| 18 | 002310150 | Fan housing |
Загрузка ...
|
|
| 19 | 002310160 | Fan housing-below |
Загрузка ...
|
|
| 20 | 009002490 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009104130 | Washer |
Загрузка ...
|
|
| 23 | 009087060 | Locknut |
Загрузка ...
|
|
| 24 | 002310390 | Spacer tube |
Загрузка ...
|
|
| 25 | 002312160 | Suction fan |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
