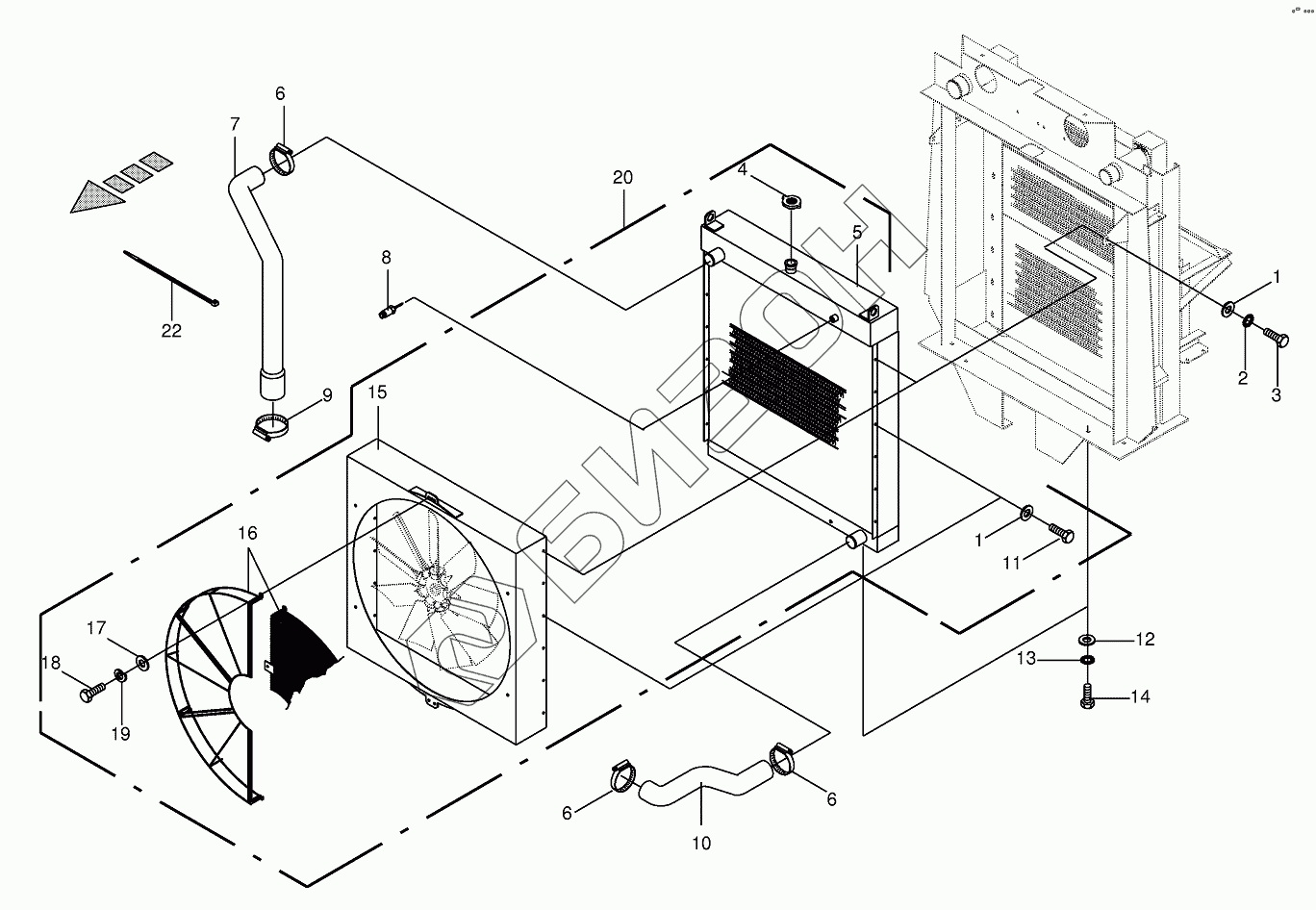

Графический каталог запасных частей к технике: KRONE BIG-M-I. Cooler - cooling agent cooler
/61.gif)
1
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009103530 | Washer |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009400420 | Sealing cap |
Загрузка ...
|
|
| 5 | 009400430 | Cooling solvent cooler |
Загрузка ...
|
|
| 6 | 009240040 | Tube clip |
Загрузка ...
|
|
| 7 | 002306630 | Radiator hose-Supply |
Загрузка ...
|
|
| 8 | 003020240 | Levelling switch |
Загрузка ...
|
|
| 9 | 009240050 | Tube clip |
Загрузка ...
|
|
| 10 | 002306620 | Radiator hose-Downspout |
Загрузка ...
|
|
| 11 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009103530 | Washer |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009400440 | Fan hood |
Загрузка ...
|
|
| 16 | 009400450 | Protective grating |
Загрузка ...
|
|
| 17 | 009106030 | Washer |
Загрузка ...
|
|
| 18 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009100330 | Spring washer |
Загрузка ...
|
|
| 20 | 002307301 | Cooling solvent cooler |
Загрузка ...
|
|
| 21 | 009260250 | Engine coling agent-Id.-no.=20ltr |
Загрузка ...
|
|
| 21 | 009260260 | Engine coling agent-Id.-no.=5ltr |
Загрузка ...
|
|
| 22 | 009226720 | Cable band |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
