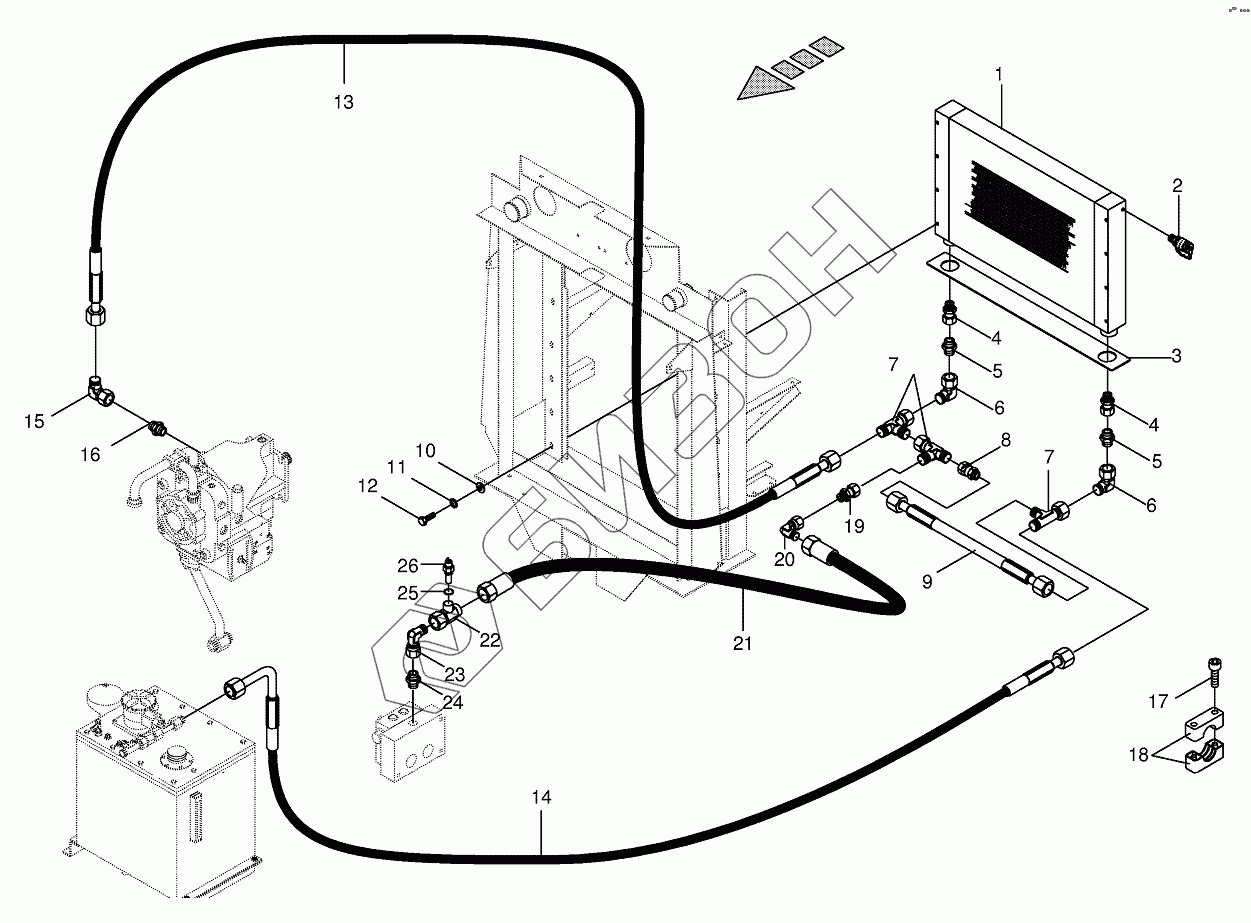

Графический каталог запасных частей к технике: KRONE BIG-M-I. Radiator - oil cooler
/62.gif)
1
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002307331 | Oil cooler |
Загрузка ...
|
|
| 2 | 009208720 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 3 | 002306670 | Rubber strip |
Загрузка ...
|
|
| 4 | 009196630 | Reducer fitting |
Загрузка ...
|
|
| 5 | 009196570 | Male connector |
Загрузка ...
|
|
| 6 | 009208220 | Angle lug |
Загрузка ...
|
|
| 7 | 009208270 | Adjustable L connection |
Загрузка ...
|
|
| 8 | 002297111 | Non-return valve |
Загрузка ...
|
|
| 9 | 009200130 | High pressure hose line |
Загрузка ...
|
|
| 10 | 009106030 | Washer |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009200231 | High pressure hose line |
Загрузка ...
|
|
| 14 | 009200240 | High pressure hose line |
Загрузка ...
|
|
| 15 | 009208220 | Angle lug |
Загрузка ...
|
|
| 16 | 009208930 | Male connector |
Загрузка ...
|
|
| 17 | 009031120 | Allen screw |
Загрузка ...
|
|
| 18 | 009251500 | Tube clamp-2 halves |
Загрузка ...
|
|
| 19 | 009196590 | Reducer fitting |
Загрузка ...
|
|
| 20 | 009211730 | Angle lug |
Загрузка ...
|
|
| 21 | 009209801 | High pressure hose line |
Загрузка ...
|
|
| 22 | 009196670 | T-connection element |
Загрузка ...
|
|
| 23 | 009211730 | Angle lug |
Загрузка ...
|
|
| 24 | 009211741 | Male connector |
Загрузка ...
|
|
| 25 | 009377170 | Gasket ring |
Загрузка ...
|
|
| 26 | 003020190 | Temperature switch |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
