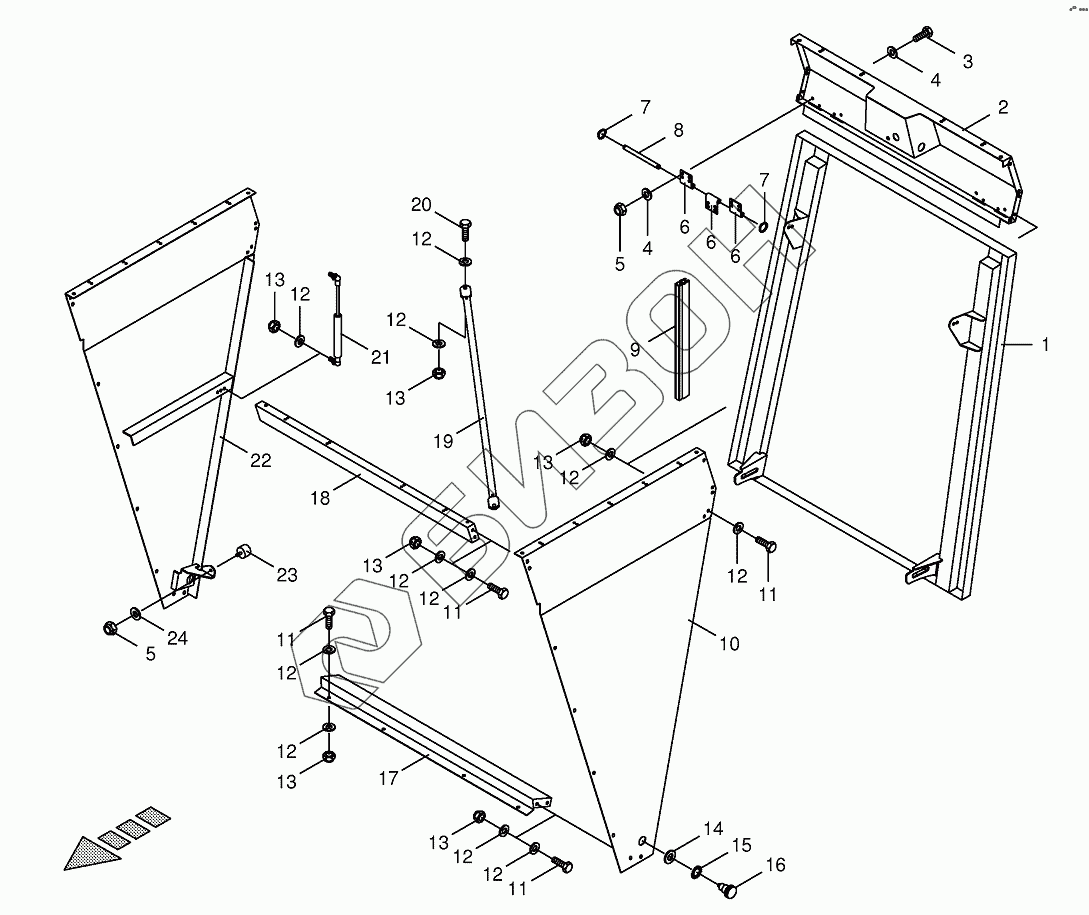

Графический каталог запасных частей к технике: KRONE BIG-M-II. Air duct-optional
1
2
3
4
4
5
5
6
6
6
7
7
8
9
10
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002338610 | Air duct flap |
Загрузка ...
|
|
| 2 | 002338670 | Lamp carrier |
Загрузка ...
|
|
| 3 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009104111 | Washer |
Загрузка ...
|
|
| 5 | 009087041 | Locknut |
Загрузка ...
|
|
| 6 | 002743754 | Hinge |
Загрузка ...
|
|
| 7 | 009115900 | Lock washer |
Загрузка ...
|
|
| 8 | 200100050 | Pin |
Загрузка ...
|
|
| 9 | 009386951 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 10 | 002338530 | Side wall-left |
Загрузка ...
|
|
| 11 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009104130 | Washer |
Загрузка ...
|
|
| 13 | 009087060 | Locknut |
Загрузка ...
|
|
| 14 | 009105122 | Washer |
Загрузка ...
|
|
| 15 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 16 | 270002051 | Stop bolt |
Загрузка ...
|
|
| 17 | 002338720 | Cross panel-below |
Загрузка ...
|
|
| 18 | 002338710 | Cross panel-top |
Загрузка ...
|
|
| 19 | 002338700 | Tie bar |
Загрузка ...
|
|
| 20 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009390090 | Gas spring |
Загрузка ...
|
|
| 22 | 002338540 | Side wall-right |
Загрузка ...
|
|
| 23 | 009242200 | Rubber pad |
Загрузка ...
|
|
| 24 | 009103511 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
