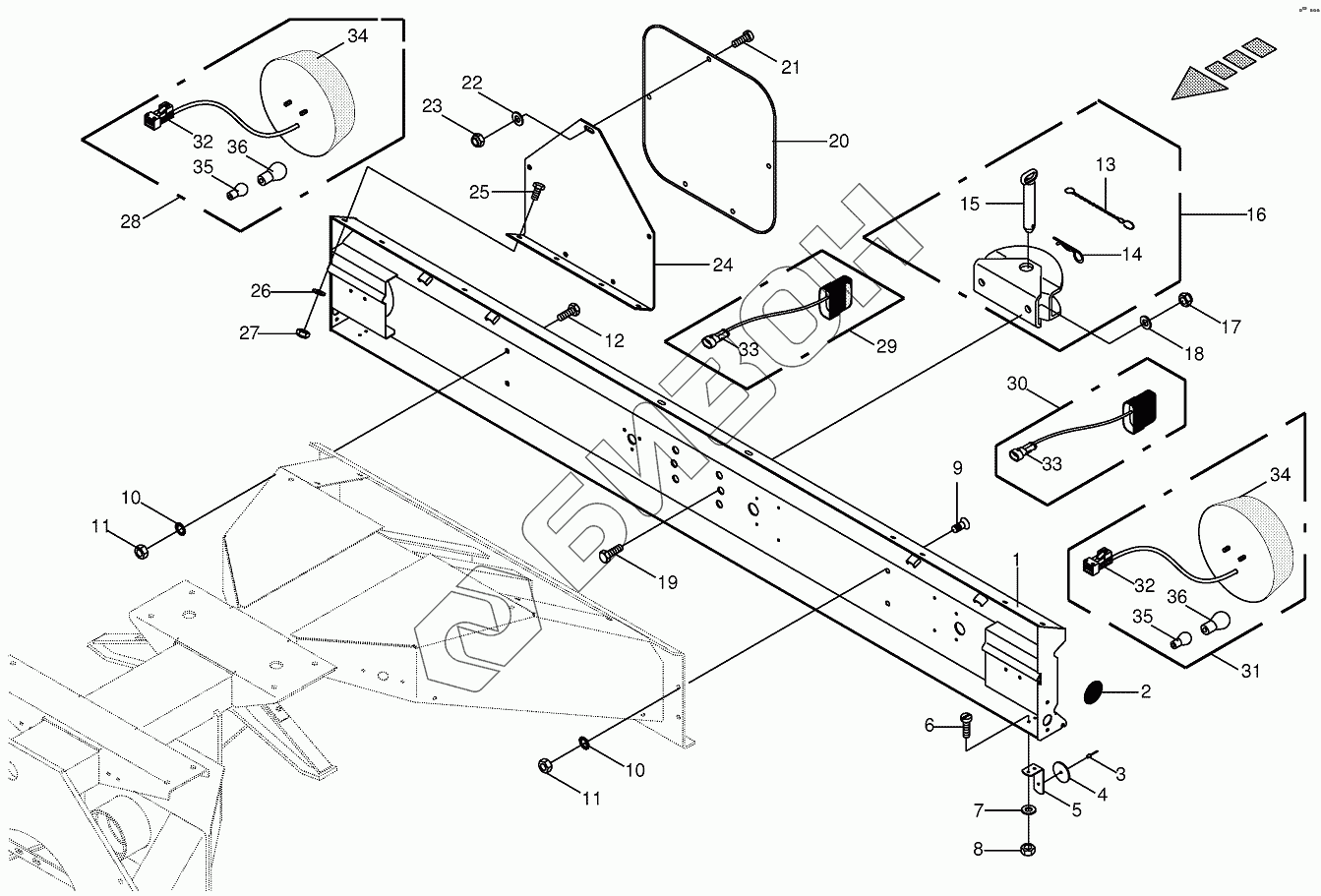

Графический каталог запасных частей к технике: KRONE BIG-M-II. Lighting bracket /trailer hitch
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002296957 | Lamp carrier |
Загрузка ...
|
|
| 2 | 009246340 | Side light-yellow-self- adhesive |
Загрузка ...
|
|
| 3 | 009142370 | Blind rivet |
Загрузка ...
|
|
| 4 | 009245351 | Rear reflector-red |
Загрузка ...
|
|
| 5 | 002296930 | Supporting angle |
Загрузка ...
|
|
| 6 | 009036520 | Allen screw |
Загрузка ...
|
|
| 7 | 009105001 | Washer |
Загрузка ...
|
|
| 8 | 009082071 | Hex nut |
Загрузка ...
|
|
| 9 | 009040490 | Countersunkscrew |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009082120 | Hex nut |
Загрузка ...
|
|
| 12 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009225030 | Steel chain |
Загрузка ...
|
|
| 14 | 009171060 | Spring clip |
Загрузка ...
|
|
| 15 | 009235581 | Pin |
Загрузка ...
|
|
| 16 | 009235521 | Trailer hitch |
Загрузка ...
|
|
| 17 | 009087190 | Locknut |
Загрузка ...
|
|
| 18 | 009103031 | Washer |
Загрузка ...
|
|
| 19 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009246850 | Warning panel |
Загрузка ...
|
|
| 21 | 009052301 | Coach bolt |
Загрузка ...
|
|
| 22 | 009104130 | Washer |
Загрузка ...
|
|
| 23 | 009087060 | Locknut |
Загрузка ...
|
|
| 24 | 002306464 | Warning panel support |
Загрузка ...
|
|
| 25 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009105061 | Washer |
Загрузка ...
|
|
| 27 | 009087580 | Locknut |
Загрузка ...
|
|
| 28 | 003027713 | Lamp K bulb 2-pole |
Загрузка ...
|
|
| 29 | 003027733 | Licence plate lighting-right |
Загрузка ...
|
|
| 30 | 003027743 | Licence plate lighting-left |
Загрузка ...
|
|
| 31 | 003027723 | Supers. cpl. lh. 12V-left |
Загрузка ...
|
|
| 32 | 003030850 | Plug-6-pole |
Загрузка ...
|
|
| 33 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 34 | 009441590 | Pane |
Загрузка ...
|
|
| 35 | 009247360 | Singel filament buld |
Загрузка ...
|
|
| 36 | 009246930 | Singel filament buld |
Загрузка ...
|
