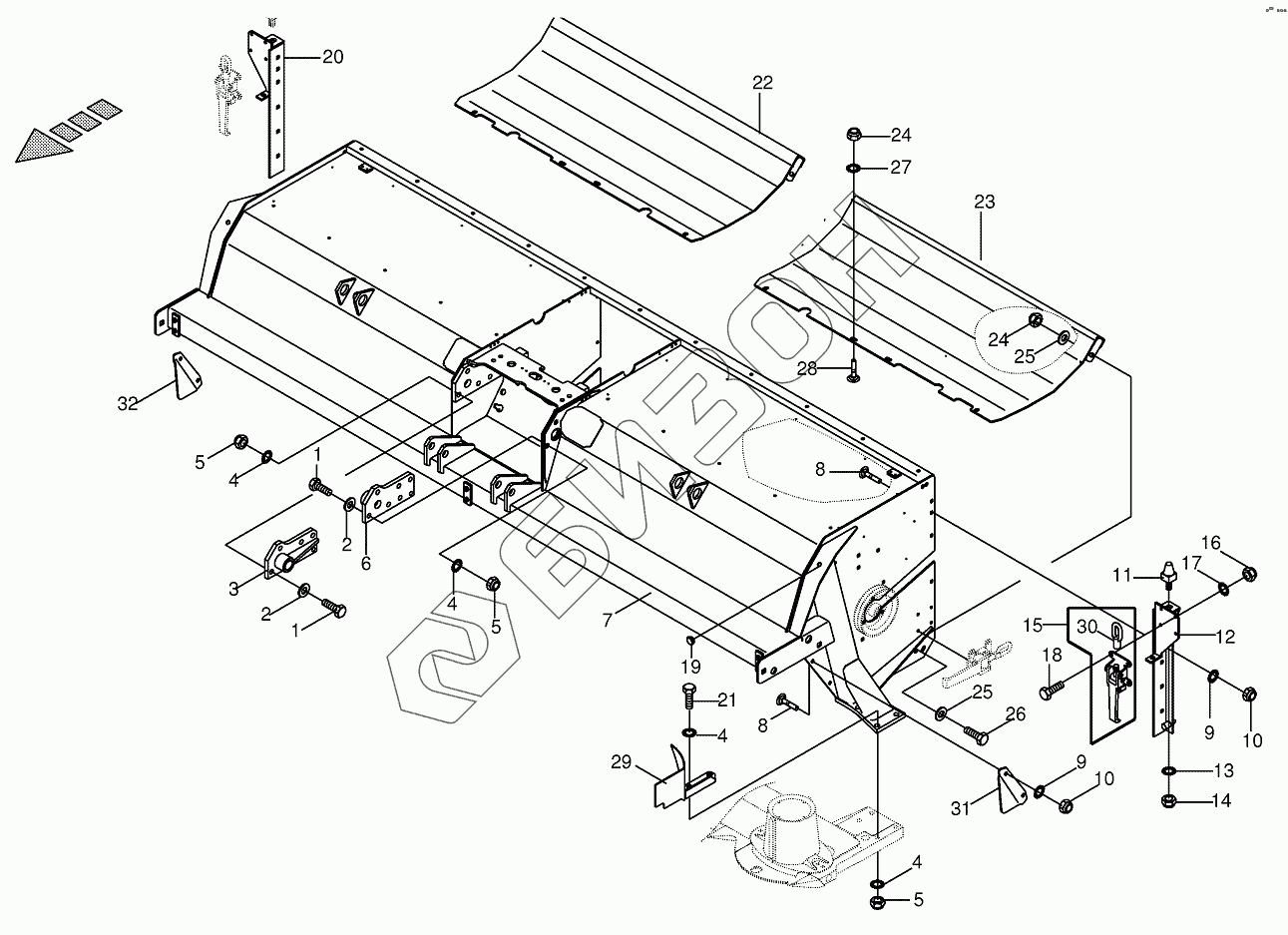

Графический каталог запасных частей к технике: KRONE BIG-M-II. Tine conditioner housing -lateral
1
1
2
2
3
4
4
4
4
5
5
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
25
26
27
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009103031 | Washer |
Загрузка ...
|
|
| 3 | 002337411 | Attaching strap-right |
Загрузка ...
|
|
| 4 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087190 | Locknut |
Загрузка ...
|
|
| 6 | 002337401 | Attaching strap-left |
Загрузка ...
|
|
| 7 | 200300131 | Tine conditioner housing |
Загрузка ...
|
|
| 8 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 9 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009087580 | Locknut |
Загрузка ...
|
|
| 11 | 002322611 | Cone-tap |
Загрузка ...
|
|
| 12 | 002322542 | Angle bar-left |
Загрузка ...
|
|
| 13 | 009105122 | Washer |
Загрузка ...
|
|
| 14 | 009087120 | Locknut |
Загрузка ...
|
|
| 15 | 009230290 | Excentric seal |
Загрузка ...
|
|
| 16 | 009087060 | Locknut |
Загрузка ...
|
|
| 17 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009250100 | Sealing plug |
Загрузка ...
|
|
| 20 | 002322552 | Angle bar-right |
Загрузка ...
|
|
| 21 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 22 | 002339411 | Conditioner plate-right |
Загрузка ...
|
|
| 23 | 002339401 | Conditioner plate-left |
Загрузка ...
|
|
| 24 | 009087010 | Locknut |
Загрузка ...
|
|
| 25 | 009105061 | Washer |
Загрузка ...
|
|
| 26 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009040640 | Countersunkscrew |
Загрузка ...
|
|
| 29 | 200126352 | Baffle-left, optional |
Загрузка ...
|
|
| 29 | 200126362 | Baffle-right, optional |
Загрузка ...
|
|
| 30 | 009230310 | Bow nut |
Загрузка ...
|
|
| 31 | 200300100 | Plate-left |
Загрузка ...
|
|
| 32 | 200300090 | Plate-right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
