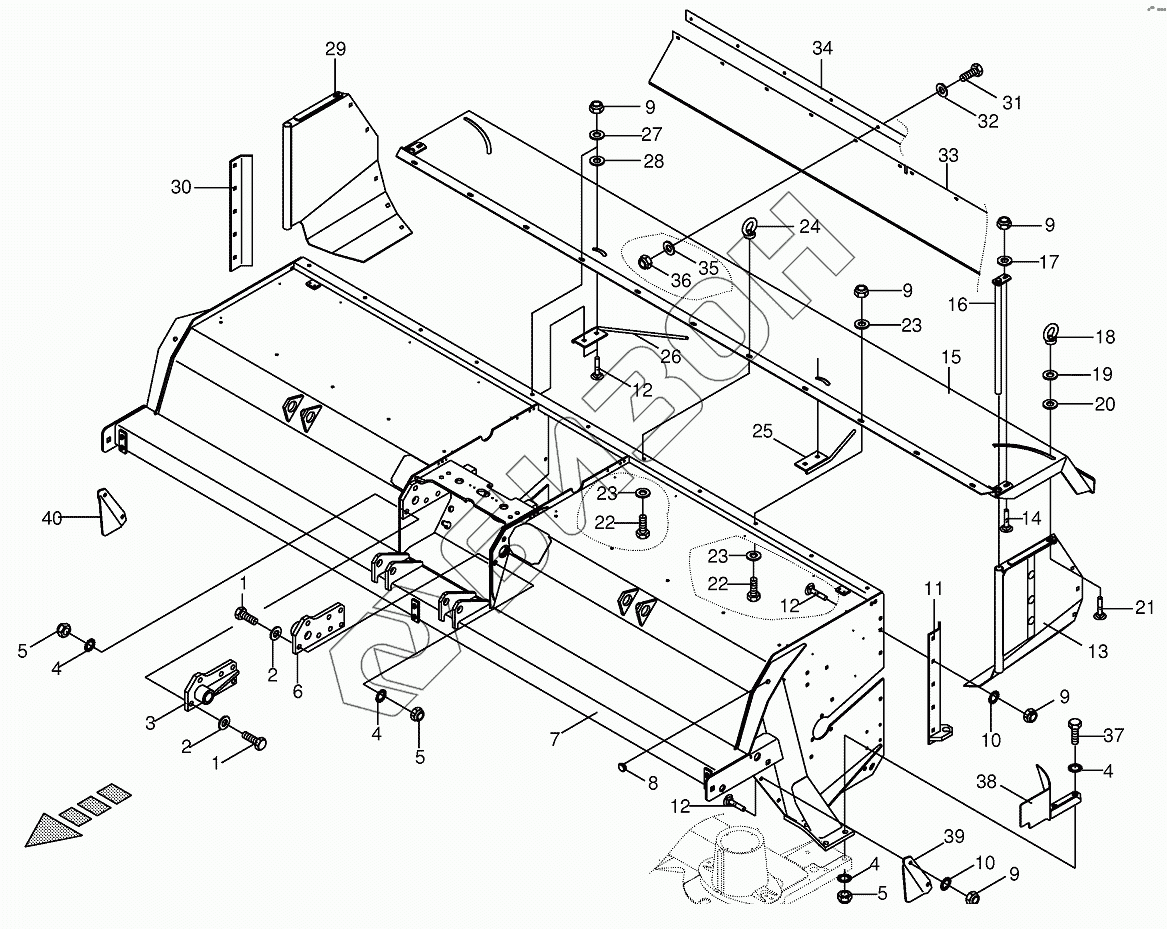

Графический каталог запасных частей к технике: KRONE BIG-M-II. Tine conditioner housing kpl.-lateral
1
1
2
2
3
4
4
4
4
5
5
5
6
7
8
9
9
9
9
9
10
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009103031 | Washer |
Загрузка ...
|
|
| 3 | 002337411 | Attaching strap-right |
Загрузка ...
|
|
| 4 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087190 | Locknut |
Загрузка ...
|
|
| 6 | 002337401 | Attaching strap-left |
Загрузка ...
|
|
| 7 | 200300131 | Tine conditioner housing |
Загрузка ...
|
|
| 8 | 009250100 | Sealing plug |
Загрузка ...
|
|
| 9 | 009087580 | Locknut |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 002321211 | Side plate |
Загрузка ...
|
|
| 12 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 13 | 002321111 | Swath door-left |
Загрузка ...
|
|
| 14 | 009047542 | Coach bolt |
Загрузка ...
|
|
| 15 | 002321042 | Baffle plate |
Загрузка ...
|
|
| 16 | 002321200 | Hinged tube |
Загрузка ...
|
|
| 17 | 009104140 | Washer |
Загрузка ...
|
|
| 18 | 009095031 | Lifting eye nut |
Загрузка ...
|
|
| 19 | 009105061 | Washer |
Загрузка ...
|
|
| 20 | 009103470 | Washer |
Загрузка ...
|
|
| 21 | 009048842 | Coach bolt |
Загрузка ...
|
|
| 22 | 009014330 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009106431 | Washer |
Загрузка ...
|
|
| 24 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 25 | 002321801 | Swather guide rod |
Загрузка ...
|
|
| 26 | 002321811 | Swather guide rod |
Загрузка ...
|
|
| 27 | 009103530 | Washer |
Загрузка ...
|
|
| 28 | 009103470 | Washer |
Загрузка ...
|
|
| 29 | 002321121 | Swath door-right |
Загрузка ...
|
|
| 30 | 002321221 | Side plate |
Загрузка ...
|
|
| 31 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009106030 | Washer |
Загрузка ...
|
|
| 33 | 002321730 | Plastic cloth |
Загрузка ...
|
|
| 34 | 002321741 | Clamping strap |
Загрузка ...
|
|
| 35 | 009104130 | Washer |
Загрузка ...
|
|
| 36 | 009087060 | Locknut |
Загрузка ...
|
|
| 37 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 38 | 200126352 | Baffle-left, optional |
Загрузка ...
|
|
| 38 | 200126362 | Baffle-right, optional |
Загрузка ...
|
|
| 39 | 200300100 | Plate-left |
Загрузка ...
|
|
| 40 | 200300090 | Plate-right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
