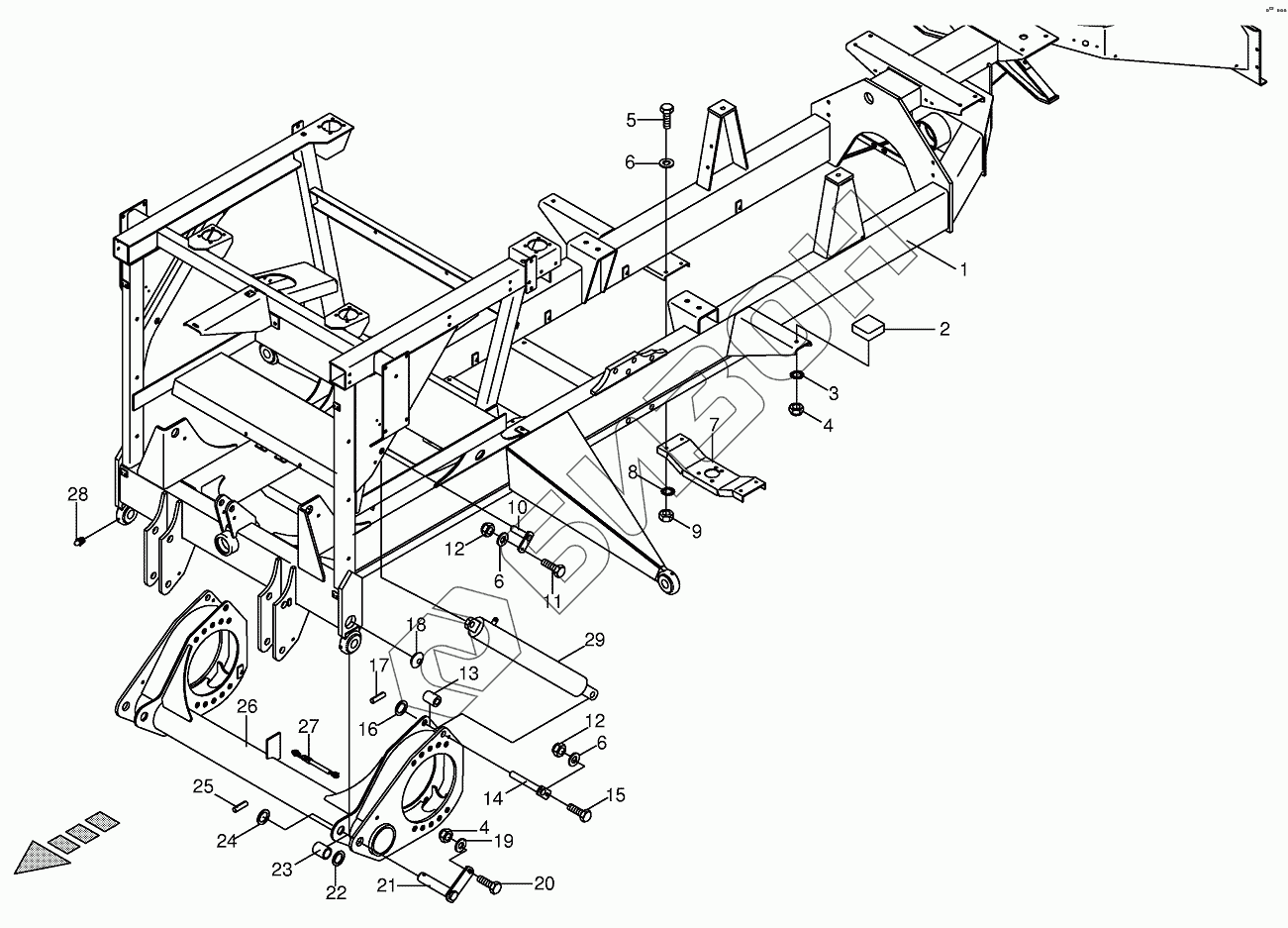

Графический каталог запасных частей к технике: KRONE BIG-M-II. Frame/axle
1
2
3
4
4
5
6
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187830 | 009187830 | Sealing set |
Загрузка ...
|
|
| 1 | 002328010 | Frame |
Загрузка ...
|
|
| 2 | 009242180 | Rubber pad |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009087010 | Locknut |
Загрузка ...
|
|
| 5 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009104140 | Washer |
Загрузка ...
|
|
| 7 | 002326680 | Traverse |
Загрузка ...
|
|
| 8 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009082120 | Hex nut |
Загрузка ...
|
|
| 10 | 002308470 | Pin |
Загрузка ...
|
|
| 11 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009087580 | Locknut |
Загрузка ...
|
|
| 13 | 001536080 | Bushing |
Загрузка ...
|
|
| 14 | 002328681 | Pin |
Загрузка ...
|
|
| 15 | 009010612 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009105152 | Washer |
Загрузка ...
|
|
| 17 | 009127142 | Roll pin |
Загрузка ...
|
|
| 18 | 009250010 | Sealing plug |
Загрузка ...
|
|
| 19 | 009105061 | Washer |
Загрузка ...
|
|
| 20 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002328771 | Pin |
Загрузка ...
|
|
| 22 | 009108900 | Shim ring |
Загрузка ...
|
|
| 22 | 009108910 | Shim ring |
Загрузка ...
|
|
| 22 | 009108850 | Shim ring |
Загрузка ...
|
|
| 23 | 002329760 | Spacer bushing |
Загрузка ...
|
|
| 24 | 009105180 | Washer |
Загрузка ...
|
|
| 25 | 009127453 | Roll pin |
Загрузка ...
|
|
| 26 | 002328166 | Leading axle |
Загрузка ...
|
|
| 27 | 003021643 | Namursensor |
Загрузка ...
|
|
| 28 | 009191050 | Grease niple |
Загрузка ...
|
|
| 29 | 009184790 | Hydraulic cylinder |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
