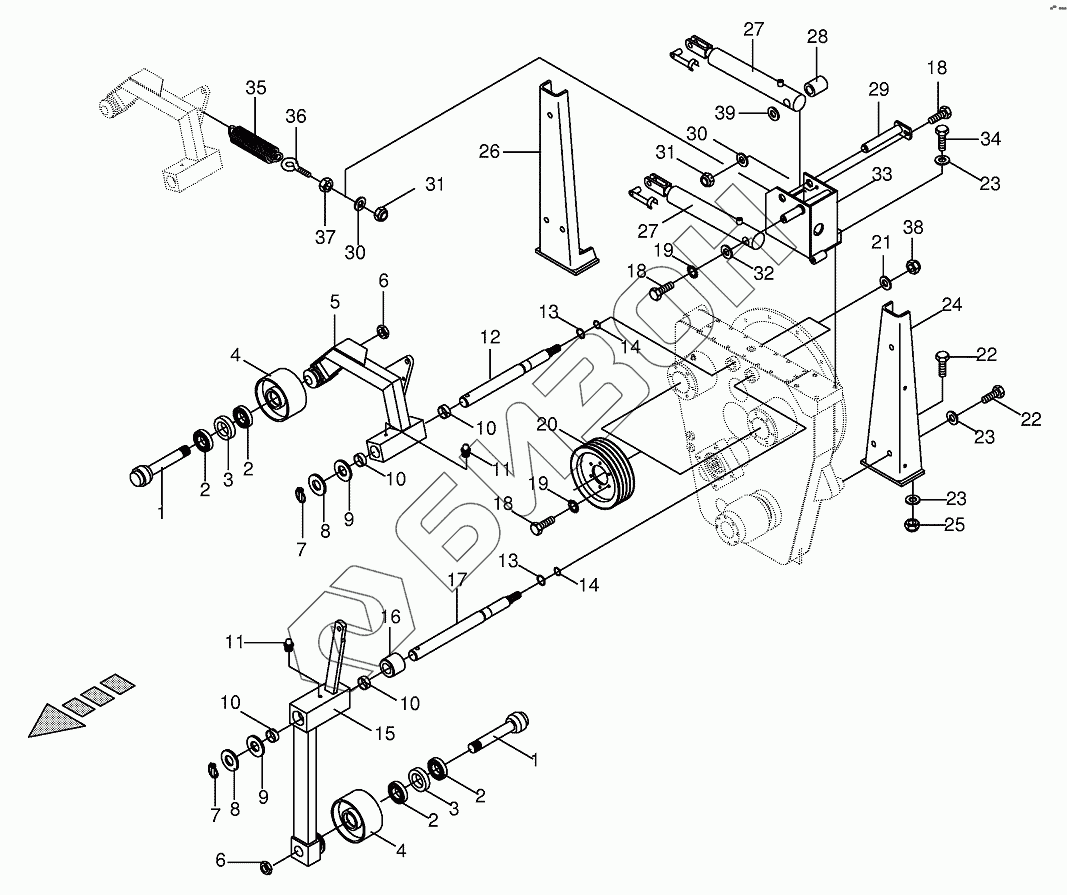

Графический каталог запасных частей к технике: KRONE BIG-M-II. Tensioning device on central gearbox
1
1
2
2
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
13
13
14
14
15
16
17
18
18
18
19
19
20
21
22
22
23
23
23
24
25
26
27
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187330 | 009187330 | Sealing set |
Загрузка ...
|
|
| 1 | 002291360 | Bearing bolt |
Загрузка ...
|
|
| 2 | 009305361 | Grooved ball bearing |
Загрузка ...
|
|
| 3 | 002307950 | Bushing |
Загрузка ...
|
|
| 4 | 002308650 | Jockey pulley |
Загрузка ...
|
|
| 5 | 002326420 | Belt tensioner-right, incl. bushing |
Загрузка ...
|
|
| 6 | 009085410 | Hex nut |
Загрузка ...
|
|
| 7 | 009170122 | Linch pin |
Загрузка ...
|
|
| 8 | 009103340 | Washer |
Загрузка ...
|
|
| 9 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 10 | 009349300 | Bearing bush |
Загрузка ...
|
|
| 11 | 009191050 | Grease niple |
Загрузка ...
|
|
| 12 | 002316601 | Bearing bolt |
Загрузка ...
|
|
| 13 | 009375231 | O-ring |
Загрузка ...
|
|
| 14 | 009450890 | O-ring |
Загрузка ...
|
|
| 15 | 002326410 | Belt tensioner-left, incl. bushing |
Загрузка ...
|
|
| 16 | 002326181 | Spacer bushing |
Загрузка ...
|
|
| 17 | 002316611 | Bearing bolt |
Загрузка ...
|
|
| 18 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 20 | 002509020 | V-belt pulley |
Загрузка ...
|
|
| 21 | 009105122 | Washer |
Загрузка ...
|
|
| 22 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009103031 | Washer |
Загрузка ...
|
|
| 24 | 002316161 | Gear support-left |
Загрузка ...
|
|
| 25 | 009087161 | Locknut |
Загрузка ...
|
|
| 26 | 002316581 | Gear support-right |
Загрузка ...
|
|
| 27 | 009184780 | Hydraulic cylinder |
Загрузка ...
|
|
| 28 | 002329891 | Distance sleeve |
Загрузка ...
|
|
| 29 | 002329251 | Pin |
Загрузка ...
|
|
| 30 | 009104140 | Washer |
Загрузка ...
|
|
| 31 | 009087580 | Locknut |
Загрузка ...
|
|
| 32 | 009103530 | Washer |
Загрузка ...
|
|
| 33 | 002329201 | Cylinder support |
Загрузка ...
|
|
| 34 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 35 | 003454781 | Tension spring |
Загрузка ...
|
|
| 36 | 009053370 | Eye screw |
Загрузка ...
|
|
| 37 | 009082120 | Hex nut |
Загрузка ...
|
|
| 38 | 009087220 | Locknut |
Загрузка ...
|
|
| 39 | 009105141 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
