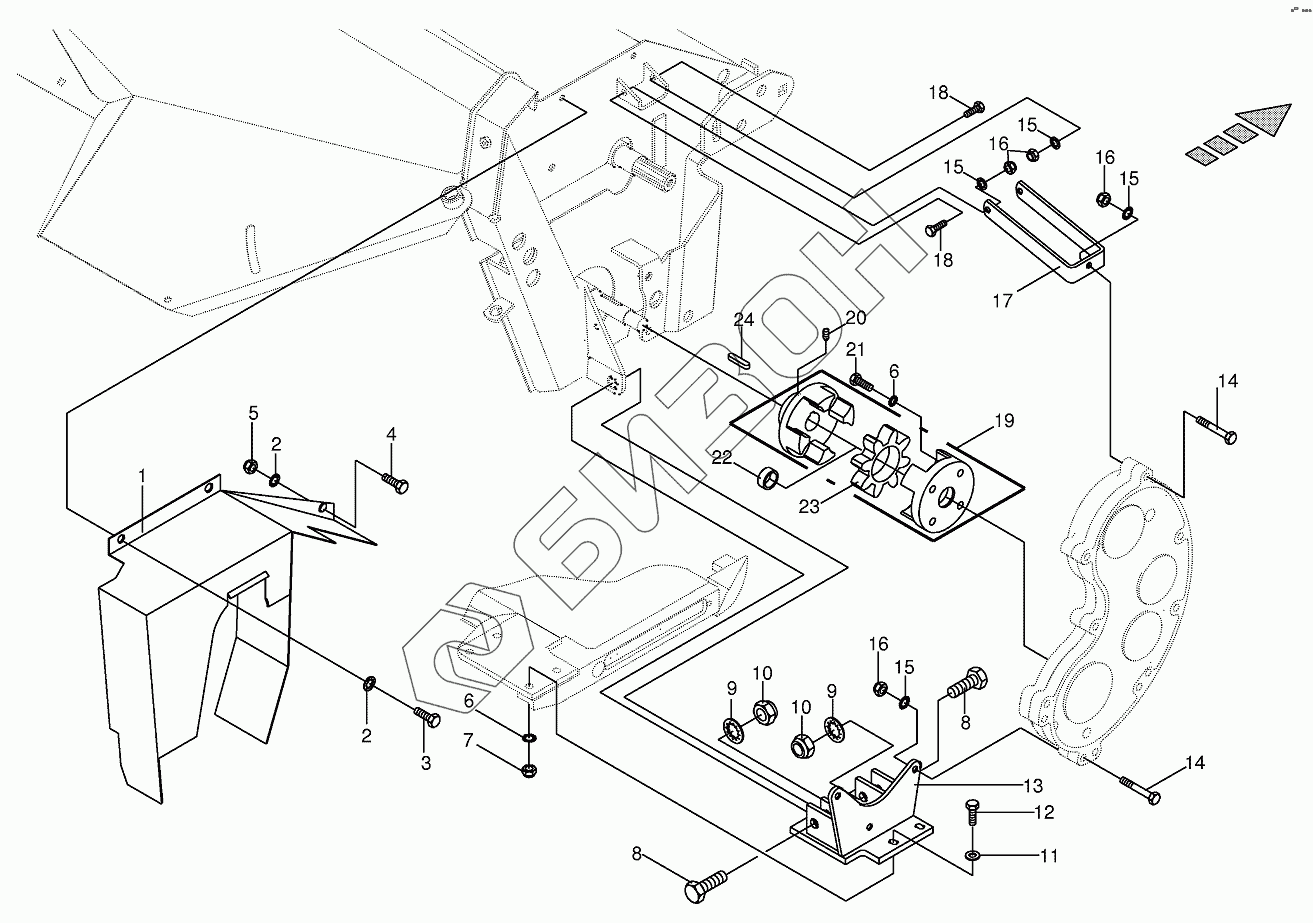

Графический каталог запасных частей к технике: KRONE BIG-M-II. Accessories-front CRI
1
2
2
3
4
5
6
6
7
8
8
9
9
10
10
11
12
13
14
14
15
15
15
15
16
16
16
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002581740 | Guard plate |
Загрузка ...
|
|
| 2 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009087010 | Locknut |
Загрузка ...
|
|
| 8 | 009003821 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009087210 | Locknut |
Загрузка ...
|
|
| 11 | 009105061 | Washer |
Загрузка ...
|
|
| 12 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 13 | 002581710 | Support |
Загрузка ...
|
|
| 14 | 009014360 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009087580 | Locknut |
Загрузка ...
|
|
| 17 | 002580520 | Gearbox support |
Загрузка ...
|
|
| 18 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009400822 | Rotex-clutch |
Загрузка ...
|
|
| 20 | 009057550 | Threaded pin |
Загрузка ...
|
|
| 21 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 22 | 002555010 | Bushing |
Загрузка ...
|
|
| 23 | 009402181 | Rotex plastic part |
Загрузка ...
|
|
| 24 | 009150160 | Fit-in key |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
