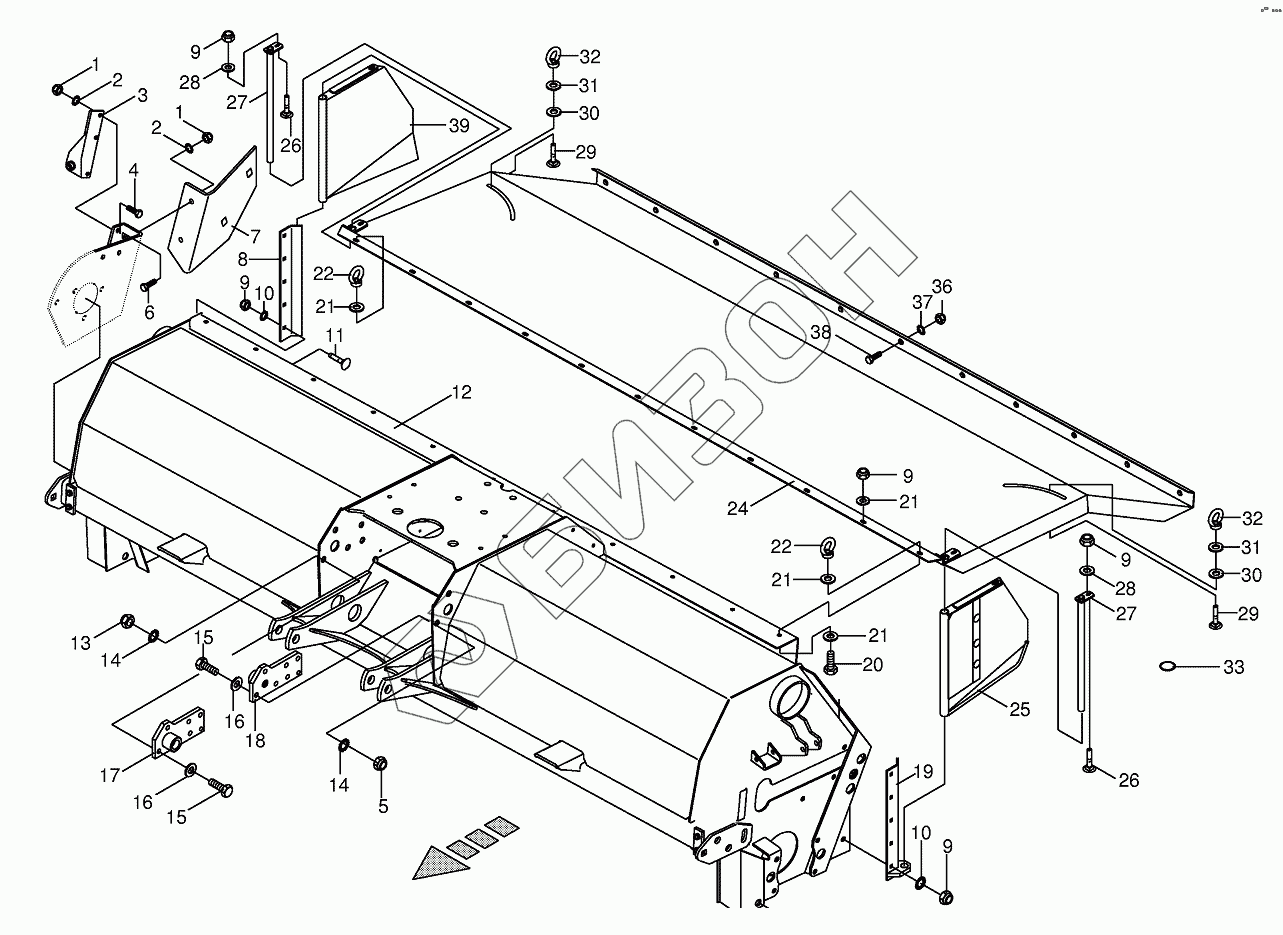

Графический каталог запасных частей к технике: KRONE BIG-M-II. Roller cond. housing lateral CRI
1
1
2
2
3
4
6
7
8
9
9
9
9
9
10
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
21
21
21
22
22
24
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009087010 | Locknut |
Загрузка ...
|
|
| 2 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002581720 | Support-right |
Загрузка ...
|
|
| 4 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 7 | 002584380 | Support plate |
Загрузка ...
|
|
| 8 | 002321221 | Side plate |
Загрузка ...
|
|
| 9 | 009087580 | Locknut |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 12 | 002584200 | Roller conditioner housing |
Загрузка ...
|
|
| 13 | 009087161 | Locknut |
Загрузка ...
|
|
| 14 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009103031 | Washer |
Загрузка ...
|
|
| 17 | 002320953 | Attaching strap-right |
Загрузка ...
|
|
| 18 | 002320943 | Attaching strap-left |
Загрузка ...
|
|
| 19 | 002321211 | Side plate |
Загрузка ...
|
|
| 20 | 009014330 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009106431 | Washer |
Загрузка ...
|
|
| 22 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 24 | 002584350 | Baffle plate |
Загрузка ...
|
|
| 25 | 002584390 | Swath door |
Загрузка ...
|
|
| 26 | 009047541 | Coach bolt |
Загрузка ...
|
|
| 27 | 002321200 | Hinged tube |
Загрузка ...
|
|
| 28 | 009104140 | Washer |
Загрузка ...
|
|
| 29 | 009048842 | Coach bolt |
Загрузка ...
|
|
| 30 | 009103470 | Washer |
Загрузка ...
|
|
| 31 | 009105061 | Washer |
Загрузка ...
|
|
| 32 | 009095031 | Lifting eye nut |
Загрузка ...
|
|
| 33 | 009251150 | Sealing plug |
Загрузка ...
|
|
| 36 | 009087060 | Locknut |
Загрузка ...
|
|
| 37 | 009106030 | Washer |
Загрузка ...
|
|
| 38 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 39 | 002584400 | Swath door-right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
