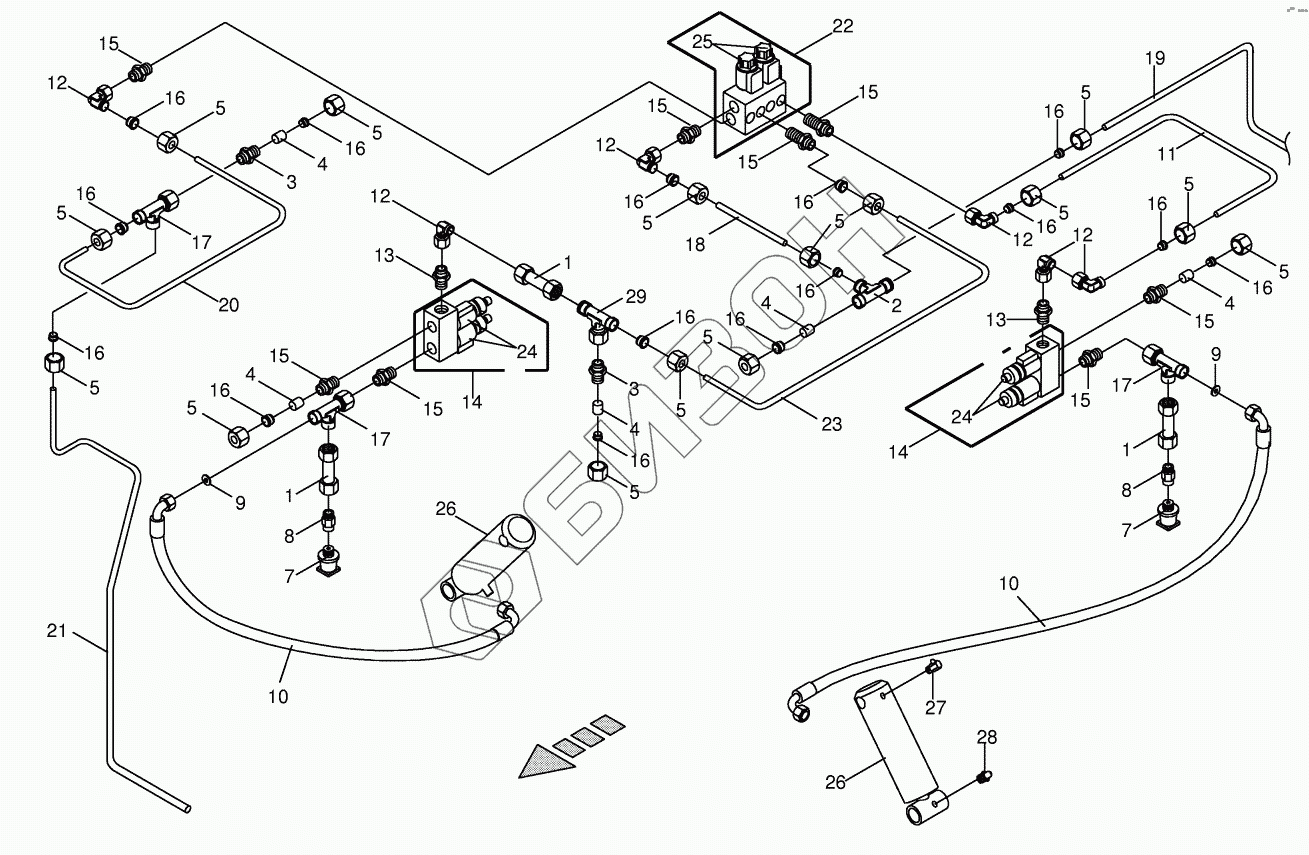

Графический каталог запасных частей к технике: KRONE BIG-M-II. Hydraulic Spring compensation optional
1
1
1
2
3
3
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
7
7
8
8
9
9
10
10
11
12
12
12
12
12
13
13
14
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009190700 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 009190700 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 009187540 | 009187540 | Sealing set |
Загрузка ...
|
|
| 1 | 002307430 | Double nipple |
Загрузка ...
|
|
| 2 | 009210711 | T connector |
Загрузка ...
|
|
| 3 | 009210541 | Connector |
Загрузка ...
|
|
| 4 | 002804111 | Plug |
Загрузка ...
|
|
| 5 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 6 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 7 | 003026470 | Pressure sensor |
Загрузка ...
|
|
| 8 | 009199550 | Unscrewing connection |
Загрузка ...
|
|
| 9 | 009193210 | Throttling disc |
Загрузка ...
|
|
| 10 | 009212581 | High pressure hose line |
Загрузка ...
|
|
| 11 | 002333770 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 12 | 009210671 | Angle lug |
Загрузка ...
|
|
| 13 | 009209011 | Male connector |
Загрузка ...
|
|
| 14 | 009190010 | Control bloc |
Загрузка ...
|
|
| 15 | 009210602 | Male connector |
Загрузка ...
|
|
| 16 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 17 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 18 | 002334230 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 19 | 002332551 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 20 | 002333800 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 21 | 002331220 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 22 | 002220760 | Valve block |
Загрузка ...
|
|
| 23 | 002333780 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 24 | 009190690 | 2/2-Directional-control valve |
Загрузка ...
|
|
| 25 | 009190290 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 26 | 009185420 | Hydraulic cylinder |
Загрузка ...
|
|
| 27 | 009191070 | Grease niple |
Загрузка ...
|
|
| 28 | 009191050 | Grease niple |
Загрузка ...
|
|
| 29 | 009210771 | T-connector |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
