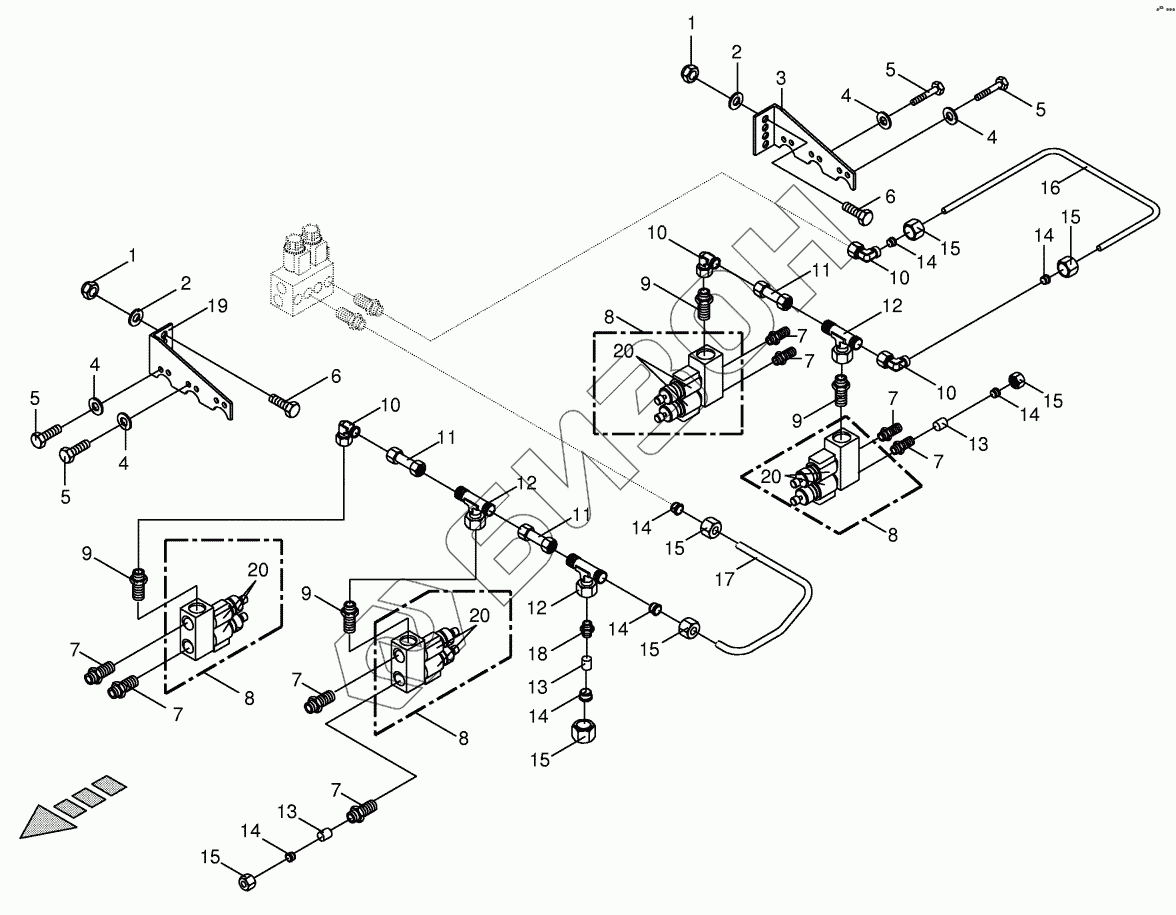

Графический каталог запасных частей к технике: KRONE BIG-M-II. Hydraulics cutting height optional
1
1
2
2
3
4
4
4
4
5
5
5
5
6
6
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
14
14
14
14
15
15
15
15
15
15
15
16
17
18
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009190700 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 1 | 009087580 | Locknut |
Загрузка ...
|
|
| 2 | 009104140 | Washer |
Загрузка ...
|
|
| 3 | 002333460 | Angle-optional |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009210602 | Male connector |
Загрузка ...
|
|
| 8 | 009190010 | Control bloc |
Загрузка ...
|
|
| 9 | 009209011 | Male connector |
Загрузка ...
|
|
| 10 | 009210671 | Angle lug |
Загрузка ...
|
|
| 11 | 002307430 | Double nipple |
Загрузка ...
|
|
| 12 | 009210771 | T-connector |
Загрузка ...
|
|
| 13 | 002804111 | Plug |
Загрузка ...
|
|
| 14 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 15 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 16 | 002333770 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 17 | 002333780 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 18 | 009210541 | Connector |
Загрузка ...
|
|
| 19 | 002333860 | Angle-optional |
Загрузка ...
|
|
| 20 | 009190690 | 2/2-Directional-control valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
