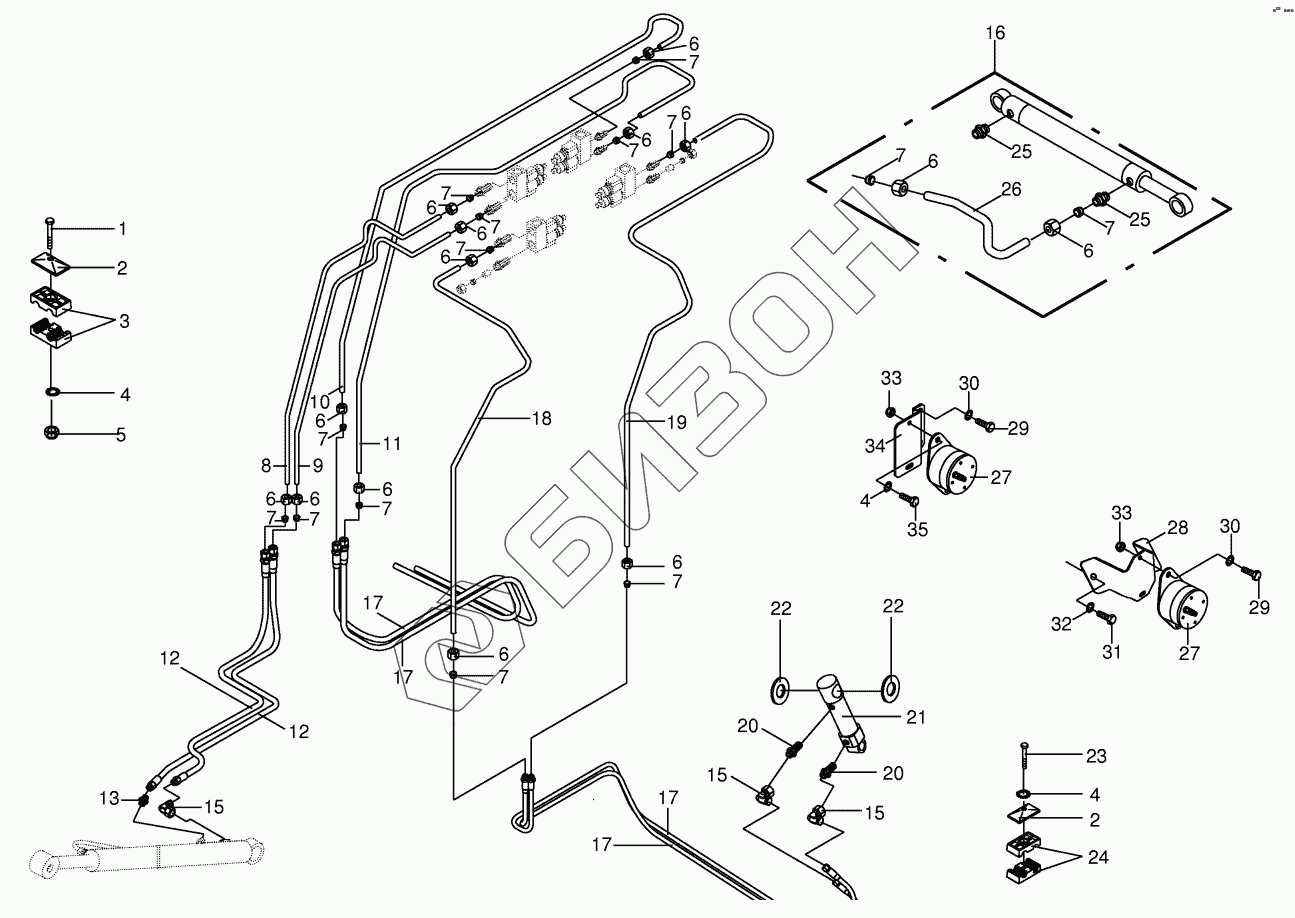

Графический каталог запасных частей к технике: KRONE BIG-M-II. Hydraulics cutting height optional
1
2
2
3
4
4
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
10
11
12
12
13
15
15
15
16
17
17
17
17
18
19
20
20
21
22
22
23
24
25
25
26
27
27
28
29
29
30
30
31
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009010081 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 009188170 | 009188170 | Sealing set |
Загрузка ...
|
|
| 270128640 | 270128640 | Ball joint eye |
Загрузка ...
|
|
| 009188181 | 009188181 | Sealing set |
Загрузка ...
|
|
| 009010100 | 009010100 | Hex head bolt |
Загрузка ...
|
|
| 1 | 009006220 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009251340 | Cover plate |
Загрузка ...
|
|
| 3 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 7 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 8 | 002334560 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 9 | 002334570 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 10 | 002334320 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 11 | 002334330 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 12 | 009209700 | High pressure hose line |
Загрузка ...
|
|
| 13 | 009210541 | Connector |
Загрузка ...
|
|
| 15 | 009210671 | Angle lug |
Загрузка ...
|
|
| 16 | 002333540 | Hydraulic cylinder |
Загрузка ...
|
|
| 17 | 009200651 | High pressure hose line |
Загрузка ...
|
|
| 18 | 002334360 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 19 | 002334370 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 20 | 009209011 | Male connector |
Загрузка ...
|
|
| 21 | 002333532 | Hydraulic cylinder |
Загрузка ...
|
|
| 22 | 009105141 | Washer |
Загрузка ...
|
|
| 23 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009251080 | Tube clamp-2 halves |
Загрузка ...
|
|
| 25 | 009196300 | Male connector |
Загрузка ...
|
|
| 26 | 009193440 | Hydraulic line |
Загрузка ...
|
|
| 27 | 003033920 | Sensor |
Загрузка ...
|
|
| 28 | 002586420 | Sensor support-front |
Загрузка ...
|
|
| 29 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009103511 | Washer |
Загрузка ...
|
|
| 31 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009087041 | Locknut |
Загрузка ...
|
|
| 34 | 002586400 | Sensor support-lateral |
Загрузка ...
|
|
| 35 | 009006120 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
